如果是组播VLAN，以下是配置举例：

1.6.2  基于端口的组播VLAN配置举例

1. 组网需求

l              如图1-5所示，Router A通过端口GigabitEthernet1/0/1连接组播源（Source），通过端口GigabitEthernet1/0/2连接Switch A；Router A上运行IGMPv2，Switch A上运行版本2的IGMP Snooping，并由Router A充当IGMP查询器。

l              组播源向组播组224.1.1.1发送组播数据，Host A～Host C都是该组播组的接收者（Receiver），且分别属于VLAN 2～VLAN 4。

l              通过在Switch A上配置基于端口的组播VLAN，使Router A通过组播VLAN向Switch A下分属不同用户VLAN的主机分发组播数据。

2. 组网图

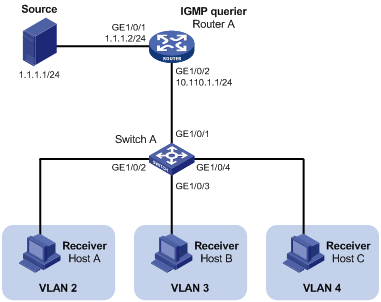

图1-5 基于端口的组播VLAN配置组网图

3. 配置步骤

(1)        配置IP地址

请按照图1-5配置各接口的IP地址和子网掩码，具体配置过程略。

(2)        配置Router A

# 使能IP组播路由，在各接口上使能PIM-DM，并在主机侧端口GigabitEthernet1/0/2上使能IGMP。

<RouterA> system-view

[RouterA] multicast routing-enable

[RouterA] interface gigabitethernet 1/0/1

[RouterA-GigabitEthernet1/0/1] pim dm

[RouterA-GigabitEthernet1/0/1] quit

[RouterA] interface gigabitethernet 1/0/2

[RouterA-GigabitEthernet1/0/2] pim dm

[RouterA-GigabitEthernet1/0/2] igmp enable

(3)        配置Switch A

# 全局使能IGMP Snooping。

<SwitchA> system-view

[SwitchA] igmp-snooping

[SwitchA-igmp-snooping] quit

# 创建VLAN 10，把端口GigabitEthernet1/0/1添加到该VLAN中，并在该VLAN内使能IGMP Snooping。

[SwitchA] vlan 10

[SwitchA-vlan10] port gigabitethernet 1/0/1

[SwitchA-vlan10] igmp-snooping enable

[SwitchA-vlan10] quit

# 创建VLAN 2，并在该VLAN内使能IGMP Snooping。

[SwitchA] vlan 2

[SwitchA-vlan2] igmp-snooping enable

[SwitchA-vlan2] quit

VLAN 3与VLAN 4的配置与VLAN 2相似，配置过程略。

# 配置端口GigabitEthernet1/0/2为Hybrid类型，缺省VLAN为VLAN 2；允许VLAN 2和VLAN 10的报文通过，且均不携带Tag。

[SwitchA] interface gigabitethernet 1/0/2

[SwitchA-GigabitEthernet1/0/2] port link-type hybrid

[SwitchA-GigabitEthernet1/0/2] port hybrid pvid vlan 2

[SwitchA-GigabitEthernet1/0/2] port hybrid vlan 2 untagged

[SwitchA-GigabitEthernet1/0/2] port hybrid vlan 10 untagged

[SwitchA-GigabitEthernet1/0/2] quit

GigabitEthernet1/0/3与GigabitEthernet1/0/4的配置与GigabitEthernet1/0/2相似，配置过程略。

# 配置VLAN 10为组播VLAN。

[SwitchA] multicast-vlan 10

# 将端口GigabitEthernet1/0/2到GigabitEthernet1/0/3添加到组播VLAN 10内。

[SwitchA-mvlan-10] port gigabitethernet 1/0/2 to gigabitethernet 1/0/3

[SwitchA-mvlan-10] quit

# 配置端口GigabitEthernet1/0/4也属于组播VLAN 10。

[SwitchA] interface gigabitethernet 1/0/4

[SwitchA-GigabitEthernet1/0/4] port multicast-vlan 10

[SwitchA-GigabitEthernet1/0/4] quit
