IE4100-20TP和IE4300-6P电源问题

直接插在自带的电源线即可

1.4  连接线缆

1.4.1  连接配置电缆

导轨式工业交换机和机架式工业交换机连接配置电缆方式一样，此处以机架式工业交换机举例，通过终端配置交换机时，配置电缆的连接步骤如下：

(1)     将配置电缆的DB-9孔式插头接到要对交换机进行配置的PC的串口上。

(2)     将配置电缆的RJ-45一端连到交换机的Console口上。

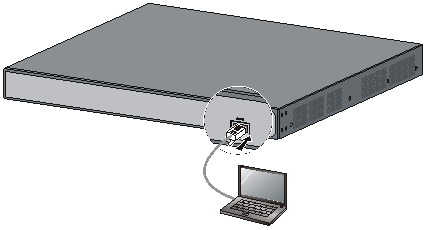

图1-9 连接配置电缆

1.4.2  连接交流电源线

工业交换机连接交流电源线的方式分两种：直接连接交流电源线、使用凤凰端子连接交流电源线。

支持连接交流电源线的设备如表1-3所示。

表1-3 支持连接交流电源线的设备

1. 直接连接交流电源线

安装过程如下：

(1)     将电源线的一端准确到位地插入到设备的交流电源插孔上。

(2)     安装电源线卡钩。

(3)     用电源线卡钩固定好电源线，防止电源线脱落。

(4)     将电源线的另一端连接到外部的交流电源插座上。

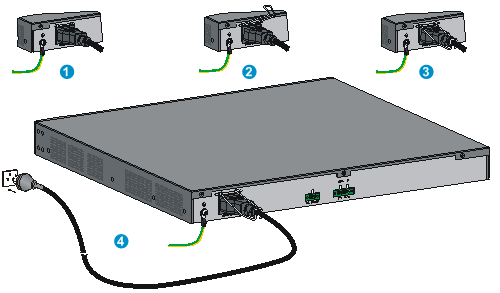

图1-10 连接交流电源线方式一

2. 使用凤凰端子连接交流电源线

安装过程如下：

(1)     确保设备与接入电源断开。

(2)     将保护接地线缆一端接到设备后面板的接地螺钉上，另一端就近良好接地。

(3)     将交流电源线接入凤凰端子的三个孔中（“L”接线柱连接交流电源线的火线，“N”接线柱连接交流电源线的零线，“PE”接线柱连接交流电源线的接地线），并用螺丝刀将凤凰端子顶侧的螺丝旋紧使其固定，如图1-11所示。

(4)     接通电源，查看设备前面板上的电源指示灯，若该指示灯为亮，则表明供电正常。

图1-11 连接交流电源线方式二

1.4.3  连接直流电源线

工业交换机连接直流电源线的方式分两种：使用凤凰端子连接直流电源线、连接电源适配器。

支持连接直流电源线的设备如表1-4所示。

表1-4 支持连接直流电源线的设备

1. 使用凤凰端子连接直流电源线

安装过程如下：

(1)     确保设备与接入电源断开。

(2)     将保护接地线缆一端接到设备后面板的接地螺钉上，另一端就近良好接地。

(3)     将直流电源线接入凤凰端子：

¡     对于导轨式工业交换机、IE4100-28F和IE4300-28P：将直流电源线接入凤凰端子的两个孔中（“+”接线柱连接直流电源线的正极，“-”接线柱连接直流电源线的负极），并用螺丝刀将凤凰端子顶侧的螺丝旋紧使其固定，如图1-12所示。

图1-12 使用凤凰端子连接直流电源线方式一

¡     对于IE4300-28P-DP：将直流电源线接入凤凰端子的两个孔中（“L”接线柱连接直流电源线的正极，“N”接线柱连接直流电源线的负极），并用螺丝刀将凤凰端子顶侧的螺丝旋紧使其固定，如图1-13所示。

图1-13 使用凤凰端子连接直流电源线方式二

(4)     接通电源，查看设备前面板上的电源指示灯，若该指示灯为亮，则表明供电正常。

2. 连接电源适配器

表1-5 产品适配的电源适配器型号

安装过程如下：

(2)     确保设备与接入电源断开。

(3)     将保护接地线缆一端接到设备前面板的接地螺钉上，另一端就近良好接地。

(4)     将电源适配器的圆孔插头插入设备前面板的电源接口，如图1-14所示。

(5)     接通电源，查看设备前面板上的电源指示灯，若该指示灯为亮，则说明供电正常。

图1-14 电源适配器供电

您好，请知：

以下是电源的使用说明，请参考：

1.4  连接线缆

1.4.1  连接配置电缆

导轨式工业交换机和机架式工业交换机连接配置电缆方式一样，此处以机架式工业交换机举例，通过终端配置交换机时，配置电缆的连接步骤如下：

(1)     将配置电缆的DB-9孔式插头接到要对交换机进行配置的PC的串口上。

(2)     将配置电缆的RJ-45一端连到交换机的Console口上。

图1-9 连接配置电缆

1.4.2  连接交流电源线

工业交换机连接交流电源线的方式分两种：直接连接交流电源线、使用凤凰端子连接交流电源线。

支持连接交流电源线的设备如表1-3所示。

表1-3 支持连接交流电源线的设备

1. 直接连接交流电源线

安装过程如下：

(1)     将电源线的一端准确到位地插入到设备的交流电源插孔上。

(2)     安装电源线卡钩。

(3)     用电源线卡钩固定好电源线，防止电源线脱落。

(4)     将电源线的另一端连接到外部的交流电源插座上。

图1-10 连接交流电源线方式一

2. 使用凤凰端子连接交流电源线

安装过程如下：

(1)     确保设备与接入电源断开。

(2)     将保护接地线缆一端接到设备后面板的接地螺钉上，另一端就近良好接地。

(3)     将交流电源线接入凤凰端子的三个孔中（“L”接线柱连接交流电源线的火线，“N”接线柱连接交流电源线的零线，“PE”接线柱连接交流电源线的接地线），并用螺丝刀将凤凰端子顶侧的螺丝旋紧使其固定，如图1-11所示。

(4)     接通电源，查看设备前面板上的电源指示灯，若该指示灯为亮，则表明供电正常。

图1-11 连接交流电源线方式二

1.4.3  连接直流电源线

工业交换机连接直流电源线的方式分两种：使用凤凰端子连接直流电源线、连接电源适配器。

支持连接直流电源线的设备如表1-4所示。

表1-4 支持连接直流电源线的设备

1. 使用凤凰端子连接直流电源线

安装过程如下：

(1)     确保设备与接入电源断开。

(2)     将保护接地线缆一端接到设备后面板的接地螺钉上，另一端就近良好接地。

(3)     将直流电源线接入凤凰端子：

¡     对于导轨式工业交换机、IE4100-28F和IE4300-28P：将直流电源线接入凤凰端子的两个孔中（“+”接线柱连接直流电源线的正极，“-”接线柱连接直流电源线的负极），并用螺丝刀将凤凰端子顶侧的螺丝旋紧使其固定，如图1-12所示。

图1-12 使用凤凰端子连接直流电源线方式一

¡     对于IE4300-28P-DP：将直流电源线接入凤凰端子的两个孔中（“L”接线柱连接直流电源线的正极，“N”接线柱连接直流电源线的负极），并用螺丝刀将凤凰端子顶侧的螺丝旋紧使其固定，如图1-13所示。

图1-13 使用凤凰端子连接直流电源线方式二

(4)     接通电源，查看设备前面板上的电源指示灯，若该指示灯为亮，则表明供电正常。

2. 连接电源适配器

表1-5 产品适配的电源适配器型号

安装过程如下：

(2)     确保设备与接入电源断开。

(3)     将保护接地线缆一端接到设备前面板的接地螺钉上，另一端就近良好接地。

(4)     将电源适配器的圆孔插头插入设备前面板的电源接口，如图1-14所示。

(5)     接通电源，查看设备前面板上的电源指示灯，若该指示灯为亮，则说明供电正常。

图1-14 电源适配器供电
