交换机如果使用ip-subnet-vlan 1 ,就可以通信,如果配置ip-subnet-vlan 2 ,就不能和网关通信。
(0)
组网拓扑、完整配置发下
这个是基于IP的子网VLAN配置
配置案例:http://www.h3c.com/cn/d_201905/1181874_30005_0.htm#_Toc8382501
如下图所示,办公区的主机属于不同的网段192.168.5.0/24和192.168.50.0/24,Device C在收到来自办公区主机的报文时,根据报文的源IP地址,使来自不同网段主机的报文分别在指定的VLAN中传输,其中,来自网段192.168.5.0/24的报文在VLAN 100中传输,来自网段192.168.50.0/24的报文在VLAN 200中传输。

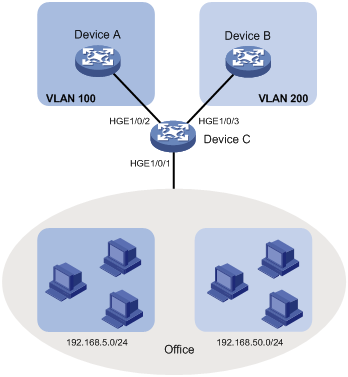

图1-5 基于IP子网的VLAN组网图
(0)
交换机下面接两台电脑,用的不同的网关
如下图所示,办公区的主机属于不同的网段192.168.5.0/24和192.168.50.0/24,Device C在收到来自办公区主机的报文时,根据报文的源IP地址,使来自不同网段主机的报文分别在指定的VLAN中传输,其中,来自网段192.168.5.0/24的报文在VLAN 100中传输,来自网段192.168.50.0/24的报文在VLAN 200中传输。
图1-6 基于IP子网的VLAN组网图
# 配置子网192.168.5.0/24与VLAN 100关联。
[DeviceC] vlan 100
[DeviceC-vlan100] ip-subnet-vlan ip 192.168.5.0 255.255.255.0
[DeviceC-vlan100] quit
# 配置子网192.168.50.0/24与VLAN 200关联。
[DeviceC-vlan200] ip-subnet-vlan ip 192.168.50.0 255.255.255.0
[DeviceC-vlan200] quit
# 配置端口Ten-GigabitEthernet1/0/11为Hybrid端口,允许VLAN 100通过,并且在发送VLAN 100的报文时携带VLAN Tag。
[DeviceC] interface ten-gigabitethernet 1/0/11
[DeviceC-Ten-GigabitEthernet1/0/11] port link-type hybrid
[DeviceC-Ten-GigabitEthernet1/0/11] port hybrid vlan 100 tagged
[DeviceC-Ten-GigabitEthernet1/0/11] quit
# 配置端口Ten-GigabitEthernet1/0/12为Hybrid端口,允许VLAN 200通过,并且在发送VLAN 200的报文时携带VLAN Tag。
[DeviceC] interface ten-gigabitethernet 1/0/12
[DeviceC-Ten-GigabitEthernet1/0/12] port link-type hybrid
[DeviceC-Ten-GigabitEthernet1/0/12] port hybrid vlan 200 tagged
[DeviceC-Ten-GigabitEthernet1/0/12] quit
# 配置端口Ten-GigabitEthernet1/0/1为Hybrid端口,允许VLAN 100、200通过,并且在发送VLAN 100、200的报文时不携带VLAN Tag。
[DeviceC] interface ten-gigabitethernet 1/0/1
[DeviceC-Ten-GigabitEthernet1/0/1] port link-type hybrid
[DeviceC-Ten-GigabitEthernet1/0/1] port hybrid vlan 100 200 untagged
# 配置端口Ten-GigabitEthernet1/0/1和基于IP子网的VLAN 100、200关联。
[DeviceC-Ten-GigabitEthernet1/0/1] port hybrid ip-subnet-vlan vlan 100
[DeviceC-Ten-GigabitEthernet1/0/1] port hybrid ip-subnet-vlan vlan 200
[DeviceC-Ten-GigabitEthernet1/0/1] quit
(2) 配置Device A和Device B
配置Device A和Device B允许对应VLAN通过,配置过程略。
(0)
您好,请知:
以下是配置举例,请参考:
如下图所示,办公区的主机属于不同的网段192.168.5.0/24和192.168.50.0/24,Device C在收到来自办公区主机的报文时,根据报文的源IP地址,使来自不同网段主机的报文分别在指定的VLAN中传输,其中,来自网段192.168.5.0/24的报文在VLAN 100中传输,来自网段192.168.50.0/24的报文在VLAN 200中传输。
图1-6 基于IP子网的VLAN组网图
# 配置子网192.168.5.0/24与VLAN 100关联。
[DeviceC] vlan 100
[DeviceC-vlan100] ip-subnet-vlan ip 192.168.5.0 255.255.255.0
[DeviceC-vlan100] quit
# 配置子网192.168.50.0/24与VLAN 200关联。
[DeviceC-vlan200] ip-subnet-vlan ip 192.168.50.0 255.255.255.0
[DeviceC-vlan200] quit
# 配置端口Ten-GigabitEthernet1/0/11为Hybrid端口,允许VLAN 100通过,并且在发送VLAN 100的报文时携带VLAN Tag。
[DeviceC] interface ten-gigabitethernet 1/0/11
[DeviceC-Ten-GigabitEthernet1/0/11] port link-type hybrid
[DeviceC-Ten-GigabitEthernet1/0/11] port hybrid vlan 100 tagged
[DeviceC-Ten-GigabitEthernet1/0/11] quit
# 配置端口Ten-GigabitEthernet1/0/12为Hybrid端口,允许VLAN 200通过,并且在发送VLAN 200的报文时携带VLAN Tag。
[DeviceC] interface ten-gigabitethernet 1/0/12
[DeviceC-Ten-GigabitEthernet1/0/12] port link-type hybrid
[DeviceC-Ten-GigabitEthernet1/0/12] port hybrid vlan 200 tagged
[DeviceC-Ten-GigabitEthernet1/0/12] quit
# 配置端口Ten-GigabitEthernet1/0/1为Hybrid端口,允许VLAN 100、200通过,并且在发送VLAN 100、200的报文时不携带VLAN Tag。
[DeviceC] interface ten-gigabitethernet 1/0/1
[DeviceC-Ten-GigabitEthernet1/0/1] port link-type hybrid
[DeviceC-Ten-GigabitEthernet1/0/1] port hybrid vlan 100 200 untagged
# 配置端口Ten-GigabitEthernet1/0/1和基于IP子网的VLAN 100、200关联。
[DeviceC-Ten-GigabitEthernet1/0/1] port hybrid ip-subnet-vlan vlan 100
[DeviceC-Ten-GigabitEthernet1/0/1] port hybrid ip-subnet-vlan vlan 200
[DeviceC-Ten-GigabitEthernet1/0/1] quit
(2) 配置Device A和Device B
配置Device A和Device B允许对应VLAN通过,配置过程略。
(0)
