WAP722S怎么添加
- 0关注
- 1收藏，1073浏览
最佳答案
自动AP典型配置举例
1. 组网需求
无线网络中可能存在多个AP。为了简化配置，要求启用自动AP功能，使型号为WA3628i-AGN的AP能够自动连接到AC上。接入的自动AP通过DHCP server获取IP地址，并提供SSID为service1的明文方式的无线接入服务。

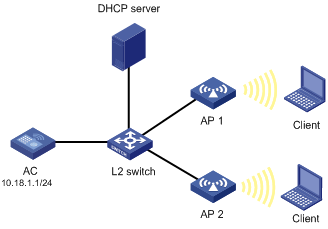

图1-21 自动AP组网图
2. 配置AC
步骤1：在导航栏中选择“AP > AP设置”。
步骤2：单击<新建>按钮，进入如下图所示AP新建页面。

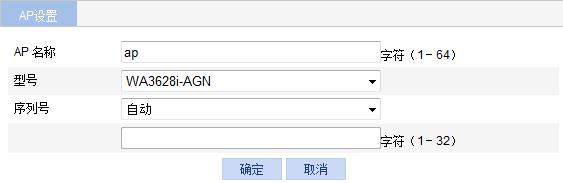

步骤3：进行如下配置，如下图所示。
· 设置AP名称为“ap”。
步骤4：单击<确定>按钮完成操作。
步骤1：在导航栏中选择“无线服务 > 接入服务”。
步骤2：单击<新建>按钮，进入如无线服务新建页面。

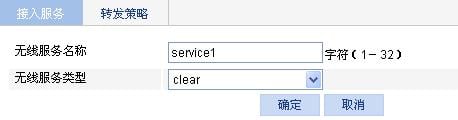

步骤3：进行如下配置，如下图所示
· 选择无线服务类型为“Clear”。
步骤4：单击<确定>按钮完成操作。

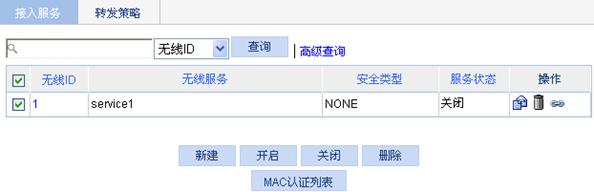

步骤5：开启无线服务。在导航栏中选择“无线服务 > 接入服务”，进入如下图所示页面。
步骤6：选中“service1”前的复选框，
步骤7：单击<开启>按钮完成操作。
(3) 绑定AP的射频
步骤1：在导航栏中选择“无线服务 > 接入服务”。
步骤2：单击无线服务“service1”对应的
图标，进入如下图所示页面。
步骤3：选中“802.11n（2.4GHz）”前的复选框。
步骤4：单击<绑定>按钮完成操作。

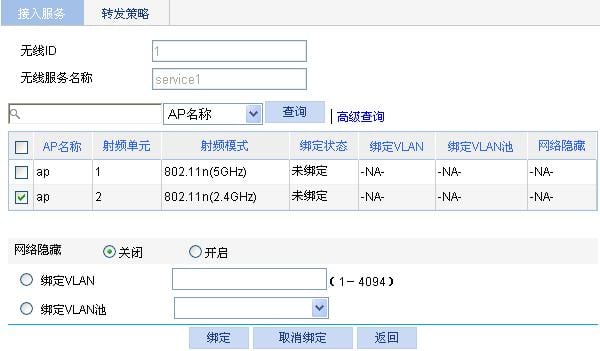

图1-25 绑定AP的射频

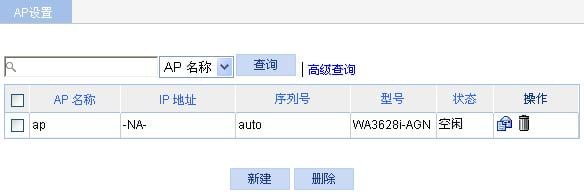

步骤5：在导航栏中选择“AP > AP设置”，查看AP状态，发现AP处于空闲状态。
步骤1：在导航栏中选择“射频 > 射频设置”。
步骤2：在列表里找到需要开启的AP名称及相应的射频模式，并选中其复选框。
步骤3：单击<开启>按钮完成操作。

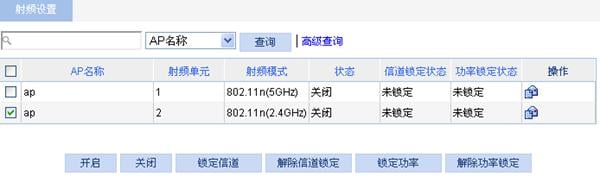

图1-27 开启802.11gn射频
(5) 开启自动AP功能，使此型号的AP能够自动连接到AC上

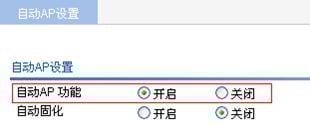

步骤1：在导航栏中选择“AP > 自动AP设置”，进入如下图所示自动AP设置页面。
步骤2：选择“开启”自动AP设置。
步骤3：单击<确定>按钮完成操作。

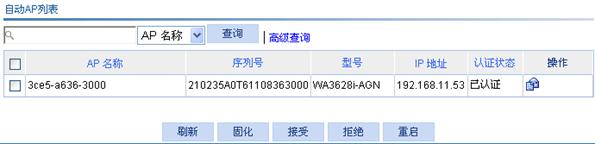

步骤4：开启自动AP后，单击<刷新>按钮，可以查询到自动AP。
3. 验证配置结果
(1) 开启射频后，在导航栏中选择“AP > AP设置”，可以查看到AP处于Run状态。
(2) 客户端可以成功关联AP，并且可以访问无线网络。

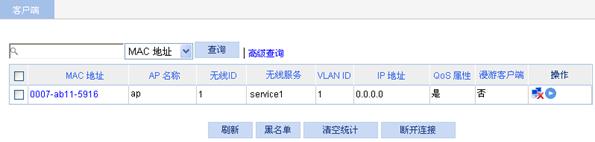

(3) 在导航栏中选择“概览 > 客户端”，可以查看到成功上线的客户端。
- 2021-07-15回答
- 评论(0)
- 举报
-
(0)
您好，请知：
以下是AP注册到AC的配置举例，请参考：
1.19.1 通过DHCP发现方式建立CAPWAP隧道配置举例
1. 组网需求
AP通过DHCP选项方式从DHCP server上获取AP和AC的IP地址，发现AC并与AC建立CAPWAP隧道连接。
2. 组网图
图1-3 通过DHCP发现方式建立CAPWAP隧道组网图
3. 配置步骤
(1) 配置DHCP server
# 使能DHCP服务器功能。
<DHCP Server> system-view
[DHCP Server] dhcp enable
# 配置DHCP地址池1。
[DHCP Server] dhcp server ip-pool 1
[DHCP Server-dhcp-pool-1] network 1.1.1.0 mask 255.255.255.0
# 通过自定义选项的方式配置Option 43的内容，为AP指定AC的IP地址1.1.1.3，注意Option 43选项内容中最后四字节为01010103（1.1.1.3），即为AC的IP地址。
[DHCP Server-dhcp-pool-1] option 43 hex 800700000101010103
[DHCP Server-dhcp-pool-1] quit
[DHCP Server] quit
(2) 配置AC
# 配置AC的VLAN-interface 1的IP地址为1.1.1.3/24。
<AC> system-view
[AC] interface vlan-interface 1
[AC-Vlan-interface1] ip address 1.1.1.3 24
# 创建手工AP，名称为ap1，配置序列号为210235A1BSC123000050。
[AC] wlan ap ap1 model WA4320i-ACN
[AC-wlan-ap-ap1] serial-id 210235A1BSC123000050
[AC-wlan-ap-ap1] quit
# AP启动后，DHCP server会给AP自动分配IP地址1.1.1.2，同时由于Option 43选项携带AC的IP地址1.1.1.3。AP拥有了自动分配的本地IPv4地址和需要建立关联的AC的IP地址1.1.1.3，就会开始发现AC的过程并建立CAPWAP隧道。
- 2021-07-15回答
