组播配置

.7.2  基于端口的组播VLAN配置举例

1. 组网需求

·     如图1-5所示，三层交换机Switch A通过接口VLAN-interface20连接组播源（Source），通过接口VLAN-interface10连接二层交换机Switch B；Switch A上运行IGMPv2，Switch B上运行版本2的IGMP Snooping，并由Switch A充当IGMP查询器。

·     组播源向组播组224.1.1.1发送组播数据，Host A～Host C都是该组播组的接收者（Receiver），且分别属于VLAN 2～VLAN 4。

·     通过在Switch B上配置基于端口的组播VLAN，使Switch A通过组播VLAN向Switch B下分属不同用户VLAN的主机分发组播数据。

2. 组网图

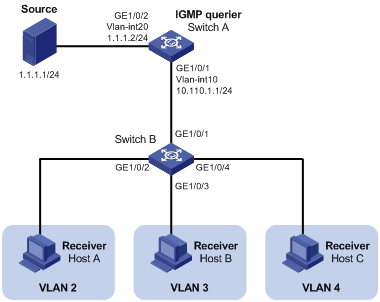

图1-5 基于端口的组播VLAN配置组网图

3. 配置步骤

(1)     配置Switch A

# 使能IP组播路由。

<SwitchA> system-view

[SwitchA] multicast routing

[SwitchA-mrib] quit

# 创建VLAN 20，并将端口GigabitEthernet1/0/2加入该VLAN。

[SwitchA] vlan 20

[SwitchA-vlan20] port gigabitethernet 1/0/2

[SwitchA-vlan20] quit

# 在接口VLAN-interface20上配置IP地址，并使能PIM-DM。

[SwitchA] interface vlan-interface 20

[SwitchA-Vlan-interface20] ip address 1.1.1.2 24

[SwitchA-Vlan-interface20] pim dm

[SwitchA-Vlan-interface20] quit

# 创建VLAN 10，配置端口GigabitEthernet1/0/1为Hybrid端口，并允许VLAN 10的报文带Tag通过。

[SwitchA] vlan 10

[SwitchA-vlan10] quit

[SwitchA] interface gigabitethernet 1/0/1

[SwitchA-GigabitEthernet1/0/1] port link-type hybrid

[SwitchA-GigabitEthernet1/0/1] port hybrid vlan 10 tagged

# 在接口VLAN-interface10上配置IP地址，并使能IGMP。

[SwitchA] interface vlan-interface 10

[SwitchA-Vlan-interface10] ip address 10.110.1.1 24

[SwitchA-Vlan-interface10] igmp enable

[SwitchA-Vlan-interface10] quit

(2)     配置Switch B

# 全局使能IGMP Snooping。

<SwitchB> system-view

[SwitchB] igmp-snooping

[SwitchB-igmp-snooping] quit

# 创建VLAN 10，将端口GigabitEthernet1/0/1加入该VLAN，并在该VLAN内使能IGMP Snooping。

[SwitchB] vlan 10

[SwitchB-vlan10] port gigabitethernet 1/0/1

[SwitchB-vlan10] igmp-snooping enable

[SwitchB-vlan10] quit

# 创建VLAN 2，并在该VLAN内使能IGMP Snooping。

[SwitchB] vlan 2

[SwitchB-vlan2] igmp-snooping enable

[SwitchB-vlan2] quit

# 创建VLAN 3，并在该VLAN内使能IGMP Snooping。

[SwitchB] vlan 3

[SwitchB-vlan3] igmp-snooping enable

[SwitchB-vlan3] quit

# 创建VLAN 4，并在该VLAN内使能IGMP Snooping。

[SwitchB] vlan 4

[SwitchB-vlan4] igmp-snooping enable

[SwitchB-vlan4] quit

# 配置端口GigabitEthernet1/0/2为Hybrid类型，缺省VLAN为VLAN 2；允许VLAN 2和VLAN 10的报文不带Tag通过。

[SwitchB] interface gigabitethernet 1/0/2

[SwitchB-GigabitEthernet1/0/2] port link-type hybrid

[SwitchB-GigabitEthernet1/0/2] port hybrid pvid vlan 2

[SwitchB-GigabitEthernet1/0/2] port hybrid vlan 2 untagged

[SwitchB-GigabitEthernet1/0/2] port hybrid vlan 10 untagged

[SwitchB-GigabitEthernet1/0/2] quit

# 配置端口GigabitEthernet1/0/3为Hybrid类型，缺省VLAN为VLAN 3；允许VLAN 3和VLAN 10的报文不带Tag通过。

[SwitchB] interface gigabitethernet 1/0/3

[SwitchB-GigabitEthernet1/0/3] port link-type hybrid

[SwitchB-GigabitEthernet1/0/3] port hybrid pvid vlan 3

[SwitchB-GigabitEthernet1/0/3] port hybrid vlan 3 untagged

[SwitchB-GigabitEthernet1/0/3] port hybrid vlan 10 untagged

[SwitchB-GigabitEthernet1/0/3] quit

# 配置端口GigabitEthernet1/0/4为Hybrid类型，缺省VLAN为VLAN 4；允许VLAN 4和VLAN 10的报文不带Tag通过。

[SwitchB] interface gigabitethernet 1/0/4

[SwitchB-GigabitEthernet1/0/4] port link-type hybrid

[SwitchB-GigabitEthernet1/0/4] port hybrid pvid vlan 4

[SwitchB-GigabitEthernet1/0/4] port hybrid vlan 4 untagged

[SwitchB-GigabitEthernet1/0/4] port hybrid vlan 10 untagged

[SwitchB-GigabitEthernet1/0/4] quit

# 配置VLAN 10为组播VLAN。

[SwitchB] multicast-vlan 10

# 将端口GigabitEthernet1/0/2到GigabitEthernet1/0/3加入组播VLAN 10。

[SwitchB-mvlan-10] port gigabitethernet 1/0/2 to gigabitethernet 1/0/3

[SwitchB-mvlan-10] quit

# 配置端口GigabitEthernet1/0/4也属于组播VLAN 10。

[SwitchB] interface gigabitethernet 1/0/4

[SwitchB-GigabitEthernet1/0/4] port multicast-vlan 10

[SwitchB-GigabitEthernet1/0/4] quit

4. 验证配置

# 显示Switch B上所有组播VLAN的信息。

[SwitchB] display multicast-vlan

Total 1 multicast VLANs.

Multicast VLAN 10:

  Sub-VLAN list(0 in total):

  Port list(0 in total):

    GE1/0/2

    GE1/0/3

    GE1/0/4

# 显示Switch B上动态组播组的IGMP Snooping转发表项信息。

[SwitchB] display igmp-snooping group

Total 1 entries.

VLAN 2: Total 1 entries.

  (0.0.0.0, 224.1.1.1)

    Host slots (0 in total):

    Host ports (3 in total):

      GE1/0/2         (00:03:23)

      GE1/0/3         (00:04:07)

      GE1/0/4         (00:04:16)

由此可见，IGMP Snooping统一在组播VLAN（VLAN 10）中维护成员端口。
