1.14.1  Mesh网络基本组网配置举例

1. 组网需求

如图1-9所示，要求组建一个Mesh网络，MPP通过交换机与AC连接，在MPP和MAP 1、MPP和MAP 2之间使用射频工作模式为802.11n（5GHz），工作信道号为149来建立Mesh链路，客户端能够通过MAP接入网络并访问网络资源。

2. 组网图

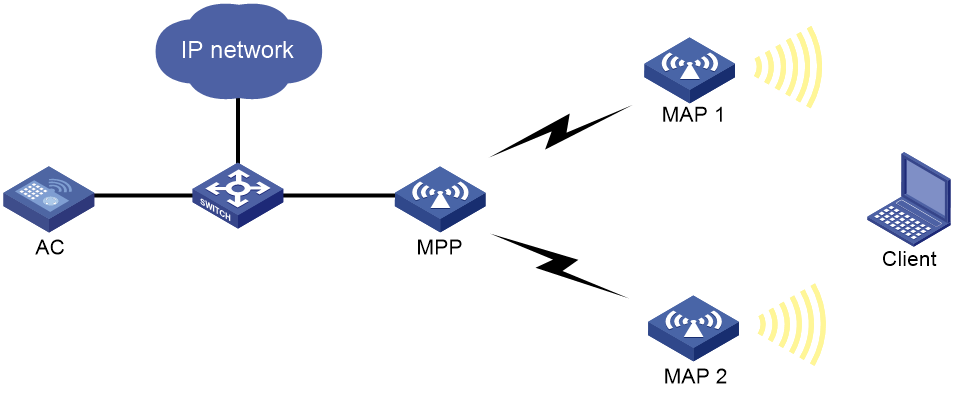

图1-9 Mesh网络基本组网图

3. 配置步骤

(1)     配置Mesh功能

# 创建一个编号为1的Mesh Profile。

<AC> system-view

[AC] wlan mesh-profile 1

# 配置Mesh ID为1。

[AC-wlan-mesh-profile-1] mesh-id 1

# 配置认证模式为SAE。

[AC-wlan-mesh-profile-1] akm mode sae

# 配置预共享密钥为12345678。

[AC-wlan-mesh-profile-1] preshared-key pass-phrase simple 12345678

# 开启Mesh Profile。

[AC-wlan-mesh-profile-1] mesh-profile enable

[AC-wlan-mesh-profile-1] quit

(2)     配置无线服务模板

# 配置无线服务模板service1，配置SSID为mesh-network，并使能服务模板。

[AC] wlan service-template service1

[AC-wlan-st-service1] ssid mesh-network

[AC-wlan-st-service1] service-template enable

[AC-wlan-st-service1] quit

(3)     配置MPP

# 创建AP的模板，名称为mpp，型号名称选择WA4320i-ACN，并配置AP的序列号为210235A29G007C000020。

[AC] wlan ap mpp model WA4320i-ACN

[AC-wlan-ap-mpp] serial-id 210235A29G007C000020

# 将Mesh Profile 1绑定到mpp的Radio 1口。

[AC-wlan-ap-mpp] radio 1

[AC-wlan-ap-mpp-radio-1] mesh-profile 1

# 配置射频类型为dot11n（5GHz）。

[AC-wlan-ap-mpp-radio-1] type dot11an

# 配置射频工作信道为149。

[AC-wlan-ap-mpp-radio-1] channel 149

# 开启Radio。

[AC-wlan-ap-mpp-radio-1] radio enable

[AC-wlan-ap-mpp-radio-1] quit

# 配置MPP停止发送邻居探测请求。

[AC-wlan-ap-mpp] portal-service enable

[AC-wlan-ap-mpp] quit

(4)     配置MAP

# 创建AP的模板，名称为map1，型号名称选择WA4320i-ACN，并配置AP的序列号为210235A29G007C000050。

[AC] wlan ap map1 model WA4320i-ACN

[AC-wlan-ap-map1] serial-id 210235A29G007C000050

# 将Mesh Profile 1绑定到map1的Radio 1口。

[AC-wlan-ap-map1] radio 1

[AC-wlan-ap-map1-radio-1] mesh-profile 1

# 将无线服务模板service1绑定到map1的Radio 1口。

[AC-wlan-ap-map1-radio-1] service-template service1

# 配置射频类型为dot11n（5GHz）。

[AC-wlan-ap-map1-radio-1] type dot11an

# 配置射频工作信道为149。

[AC-wlan-ap-map1-radio-1] channel 149

# 向MAP1的邻居白名单中添加MPP上Radio 1的MAC地址，使MAP1仅与MPP建立Mesh连接，以避免环路的产生。

[AC-wlan-ap-map1-radio-1] mesh peer-mac-address 77a2-c25d-e316

# 开启射频功能。

[AC-wlan-ap-map1-radio-1] radio enable

[AC-wlan-ap-map1-radio-1] quit

[AC-wlan-ap-map1] quit

# 创建AP的模板，名称为map2，型号名称选择WA4320i-ACN，并配置AP的序列号为210235A29G007C000090。

[AC] wlan ap map2 model WA4320i-ACN

[AC-wlan-ap-map2] serial-id 210235A29G007C000090

# 将Mesh Profile 1绑定到map2的Radio 1口，并开启Radio。

[AC-wlan-ap-map2] radio 1

[AC-wlan-ap-map2-radio-1] mesh-profile 1

# 将无线服务模板service1绑定到map2的Radio 1口。

[AC-wlan-ap-map2-radio-1] service-template service1

# 配置射频类型为dot11n（5GHz）。

[AC-wlan-ap-map2-radio-1] type dot11an

# 配置射频工作信道号为149。

[AC-wlan-ap-map2-radio-1] channel 149

# 向MAP2的邻居白名单中添加MPP上Radio 1的MAC地址，使MAP2仅与MPP建立Mesh连接，以避免环路的产生。

[AC-wlan-ap-map2-radio-1] mesh peer-mac-address 77a2-c25d-e316

# 开启射频功能。

[AC-wlan-ap-map2-radio-1] radio enable

[AC-wlan-ap-map2-radio-1] quit

[AC-wlan-ap-map2] quit

[AC] quit
