S1850-28P 组播

配置组播vlan，参考：

https://www.h3c.com/cn/d_201810/1119931_30005_0.htm

您好，请知：

以下是组播VLAN的配置举例和用户手册链接，请参考：

1.5  组播VLAN典型配置举例

1. 组网需求

·     如图1-3所示，Router A通过端口GigabitEthernet1/0/1连接组播源（Source），通过端口GigabitEthernet1/0/2连接Switch A；Router A上运行IGMPv2，Switch A上运行版本2的IGMP Snooping，并由Router A充当IGMP查询器。

·     组播源向组播组224.1.1.1发送组播数据，Host A～Host C都是该组播组的接收者（Receiver），且分别属于VLAN 2～VLAN 4。

·     通过在Switch A上配置基于端口的组播VLAN，使Router A通过组播VLAN向Switch A下分属不同用户VLAN的主机分发组播数据。

2. 组网图

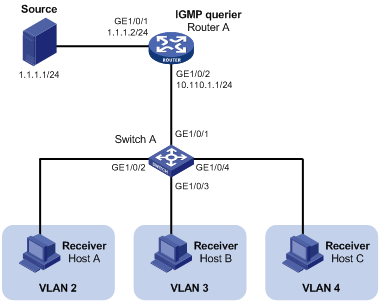

图1-3 基于端口的组播VLAN配置组网图

3. 配置步骤

(1)     配置IP地址

请按照图1-3配置各接口的IP地址和子网掩码，具体配置过程略。

(2)     配置Router A

# 使能IP组播路由，在各接口上使能PIM-DM，并在主机侧端口GigabitEthernet1/0/2上使能IGMP。

<RouterA> system-view

[RouterA] multicast routing-enable

[RouterA] interface GigabitEthernet 1/0/1

[RouterA-GigabitEthernet1/0/1] pim dm

[RouterA-GigabitEthernet1/0/1] quit

[RouterA] interface GigabitEthernet 1/0/2

[RouterA-GigabitEthernet1/0/2] pim dm

[RouterA-GigabitEthernet1/0/2] igmp enable

(3)     配置Switch A

# 全局使能IGMP Snooping。

<SwitchA> system-view

[SwitchA] igmp-snooping

[SwitchA-igmp-snooping] quit

# 创建VLAN 10，把端口GigabitEthernet1/0/1添加到该VLAN中，并在该VLAN内使能IGMP Snooping。

[SwitchA] vlan 10

[SwitchA-vlan10] port GigabitEthernet 1/0/1

[SwitchA-vlan10] igmp-snooping enable

[SwitchA-vlan10] quit

# 创建VLAN 2，并在该VLAN内使能IGMP Snooping。

[SwitchA] vlan 2

[SwitchA-vlan2] igmp-snooping enable

[SwitchA-vlan2] quit

VLAN 3与VLAN 4的配置与VLAN 2相似，配置过程略。

# 配置端口GigabitEthernet1/0/2为Hybrid类型，缺省VLAN为VLAN 2；允许VLAN 2和VLAN 10的报文通过，且均不携带Tag。

[SwitchA] interface GigabitEthernet 1/0/2

[SwitchA-GigabitEthernet1/0/2] port link-type hybrid

[SwitchA-GigabitEthernet1/0/2] port hybrid pvid vlan 2

[SwitchA-GigabitEthernet1/0/2] port hybrid vlan 2 untagged

[SwitchA-GigabitEthernet1/0/2] port hybrid vlan 10 untagged

[SwitchA-GigabitEthernet1/0/2] quit

GigabitEthernet1/0/3与GigabitEthernet1/0/4的配置与GigabitEthernet1/0/2相似，配置过程略。

# 配置VLAN 10为组播VLAN。

[SwitchA] multicast-vlan 10

# 将端口GigabitEthernet1/0/2到GigabitEthernet1/0/3添加到组播VLAN 10内。

[SwitchA-mvlan-10] port GigabitEthernet 1/0/2 to GigabitEthernet 1/0/3

[SwitchA-mvlan-10] quit

# 配置端口GigabitEthernet1/0/4也属于组播VLAN 10。

[SwitchA] interface GigabitEthernet 1/0/4

[SwitchA-GigabitEthernet1/0/4] port multicast-vlan 10

[SwitchA-GigabitEthernet1/0/4] quit

https://www.h3c.com/cn/d_201810/1119931_30005_0.htm#_Toc528152347

参考IGMP组播过滤配置举例：

1.3  IGMP组播组过滤器配置举例

1.3.1  适用产品和版本

表1 配置适用的产品与软件版本关系

1.3.2  组网需求

如图1所示，PIM-DM网络内连接用户网络N1和用户网络N2的边界三层交换机上均运行IGMPv2功能。

现要求通过在IGMP交换机上配置IGMP组播组过滤器功能，实现控制用户网络N2内的接收者只能加入组播组224.1.1.1，而对用户网络N1内的接收者所能加入的组播组没有限制。

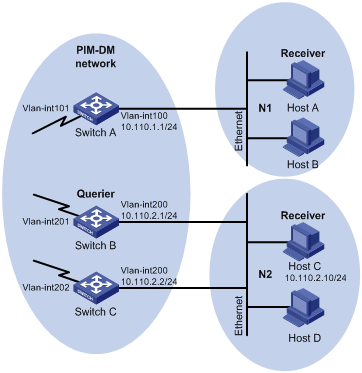

图1 IGMP组播组过滤器配置组网图

1.3.3  配置思路

·     因共享网段N2内有多台IGMP交换机，为实现本组网需求，需要在该共享网段内的所有IGMP交换机上都配置相同的IGMP组播组过滤器。

·     为实现IGMP组播组过滤器控制主机加入组播组的范围，需要为其创建基本ACL，并在该ACL规则中指定允许主机加入的组播组范围。

1.3.4  配置注意事项

由于不同版本IGMP协议的报文结构与种类不同，因此需要为同一网段上的所有三层交换机配置相同版本的IGMP，否则IGMP将不能正常运行。

1.3.5  配置步骤

(1)     配置PIM-DM域内各交换机的IP地址、单播路由协议和组播路由协议

配置PIM-DM域内交换机上各接口的IP地址和子网掩码，具体配置过程略。

配置PIM-DM域内的各交换机之间采用OSPF协议进行互连，确保PIM-DM域内部在网络层互通，并在各交换机上配置PIM-DM协议，以建立组播路由转发表项，实现组播数据可以从组播源到达接收者，具体配置过程略。

(2)     配置Switch A

# 在Switch A上使能IP组播路由，在各接口上使能PIM-DM，并在主机侧接口Vlan-interface100上使能IGMP。

<SwitchA> system-view

[SwitchA] multicast routing-enable

[SwitchA] interface vlan-interface 100

[SwitchA-Vlan-interface100] igmp enable

[SwitchA-Vlan-interface100] pim dm

[SwitchA-Vlan-interface100] quit

[SwitchA] interface vlan-interface 101

[SwitchA-Vlan-interface101] pim dm

[SwitchA-Vlan-interface101] quit

(3)     配置Switch B

# 在Switch B上使能IP组播路由，在各接口上使能PIM-DM，并在主机侧接口Vlan-interface200上使能IGMP及配置组播组过滤器，以在Switch B上限制用户网络N2内的主机只能加入组播组224.1.1.1。

<SwitchB> system-view

[SwitchB] acl number 2001

[SwitchB-acl-basic-2001] rule permit source 224.1.1.1 0

[SwitchB-acl-basic-2001] quit

[SwitchB] multicast routing-enable

[SwitchB] interface vlan-interface 200

[SwitchB-Vlan-interface200] igmp enable

[SwitchB-Vlan-interface200] pim dm

[SwitchB-Vlan-interface200] igmp group-policy 2001

[SwitchB-Vlan-interface200] quit

[SwitchB] interface vlan-interface 201

[SwitchB-Vlan-interface201] pim dm

[SwitchB-Vlan-interface201] quit

(4)     配置Switch C

# 在Switch C上使能IP组播路由，在各接口上使能PIM-DM，并在主机侧接口Vlan-interface200上使能IGMP及配置组播组过滤器，以在Switch C上限制用户网络N2内的主机只能加入组播组224.1.1.1。

<SwitchC> system-view

[SwitchC] acl number 2001

[SwitchC-acl-basic-2001] rule permit source 224.1.1.1 0

[SwitchC-acl-basic-2001] quit

[SwitchC] multicast routing-enable

[SwitchC] interface vlan-interface 200

[SwitchC-Vlan-interface200] igmp enable

[SwitchC-Vlan-interface200] pim dm

[SwitchC-Vlan-interface200] igmp group-policy 2001

[SwitchC-Vlan-interface200] quit

[SwitchC] interface vlan-interface 202

[SwitchC-Vlan-interface202] pim dm

[SwitchC-Vlan-interface202] quit

1.3.6  验证配置

(1)     查看共享网络N2内IGMP查询器选举信息

配置完成后，查看接入共享网络N2的三层交换机Switch B和Switch C上IGMP查询器选举信息：

# 查看Switch B上IGMP查询器选举信息。

[SwitchB] display igmp interface

Interface information of VPN-Instance: public net

 Vlan-interface200(10.110.2.1):

   IGMP is enabled

   Current IGMP version is 2

   Value of query interval for IGMP(in seconds): 60

   Value of other querier present interval for IGMP(in seconds): 125

   Value of maximum query response time for IGMP(in seconds): 10

   Querier for IGMP: 10.110.2.1 (this router)

  Total 1 IGMP Group reported

# 查看Switch C上IGMP查询器选举信息。

[SwitchC] display igmp interface

Interface information of VPN-Instance: public net

 Vlan-interface200(10.110.2.2):

   IGMP is enabled

   Current IGMP version is 2

   Value of query interval for IGMP(in seconds): 60

   Value of other querier present interval for IGMP(in seconds): 125

   Value of maximum query response time for IGMP(in seconds): 10

   Querier for IGMP: 10.110.2.1

  Total 1 IGMP Group reported

由上显示信息可知，通过查询器选举，共享网段中IP地址最小的Switch B成为本共享网段的IGMP查询器。

(2)     查看交换机上IGMP组播组信息

配置完成后，用户网络N2内的组播接收者Host C分别发送组播组地址为224.1.1.1和224.1.1.2的IGMP成员关系报告报文，通过display igmp group命令查看Switch B和Switch C上IGMP组播组信息，验证配置效果：

# 查看Switch B上IGMP组播组信息。

[SwitchB] display igmp group

Total 1 IGMP Group(s).

Interface group report information of VPN-Instance: public net

 Vlan-interface200(10.110.2.1):

  Total 1 IGMP Groups reported

   Group Address   Last Reporter   Uptime      Expires

   224.1.1.1       10.110.2.10     04:36:03    00:01:23

# 查看Switch C上IGMP组播组信息。

[SwitchC] display igmp group

Total 1 IGMP Group(s).

Interface group report information of VPN-Instance: public net

 Vlan-interface200(10.110.2.2):

  Total 1 IGMP Groups reported

   Group Address   Last Reporter   Uptime      Expires

   224.1.1.1       10.110.2.10     04:21:03    00:01:13

Host C发送了组播组地址为224.1.1.1和224.1.1.2的IGMP成员关系报告报文，而Switch B和Switch C上只有组播组224.1.1.1的IGMP组播组信息，由此可见在Switch B和Switch C上配置的IGMP组播组过滤器已生效，用户网络N2内的组播接收者只能加入组播组224.1.1.1。

1.3.7  配置文件

(1)     Switch A配置信息

#

 multicast routing-enable

#

vlan 100 to 101

#

interface Vlan-interface100

 igmp enable

 pim dm

#

interface Vlan-interface101

 pim dm

#

(2)     Switch B配置信息

#

 multicast routing-enable

#

acl number 2001

 rule 0 permit source 224.1.1.1 0

#

vlan 200 to 201

#

interface Vlan-interface200

 igmp enable

 igmp group-policy 2001

 pim dm

#

interface Vlan-interface201

 pim dm

#

(3)     Switch C配置信息

#

 multicast routing-enable

#

acl number 2001

 rule 0 permit source 224.1.1.1 0

#

vlan 200

#

vlan 202

#

interface Vlan-interface200

 igmp enable

 igmp group-policy 2001

 pim dm

#

interface Vlan-interface202

 pim dm

#
