1.4.5  基于端口的VLAN典型配置举例

1. 组网需求

·     Host A和Host C属于部门A，但是通过不同的设备接入公司网络；Host B和Host D属于部门B，也通过不同的设备接入公司网络。

·     为了通信的安全性，也为了避免广播报文泛滥，公司网络中使用VLAN技术来隔离部门间的二层流量。其中部门A使用VLAN 100，部门B使用VLAN 200。

·     现要求不管是否使用相同的设备接入公司网络，同一VLAN内的主机能够互通。即Host A和Host C能够互通，Host B和Host D能够互通。

2. 组网图

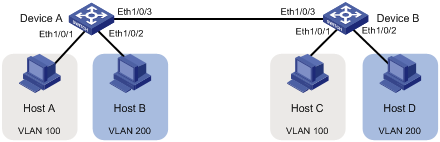

图1-4 基于端口的VLAN组网图

3. 配置步骤

(1)     配置Device A

# 创建VLAN 100，并将Ethernet1/0/1加入VLAN 100。

<DeviceA> system-view

[DeviceA] vlan 100

[DeviceA-vlan100] port ethernet 1/0/1

[DeviceA-vlan100] quit

# 创建VLAN 200，并将Ethernet1/0/2加入VLAN 200。

[DeviceA] vlan 200

[DeviceA-vlan200] port ethernet 1/0/2

[DeviceA-vlan200] quit

# 为了使Device A上VLAN 100和VLAN 200的报文能发送给Device B，将Ethernet1/0/3的链路类型配置为Trunk，并允许VLAN 100和VLAN 200的报文通过。

[DeviceA] interface ethernet 1/0/3

[DeviceA-Ethernet1/0/3] port link-type trunk

[DeviceA-Ethernet1/0/3] port trunk permit vlan 100 200

Please wait... Done.

(2)     Device B上的配置与Device A上的配置完全一样，不再赘述。

4. 显示与验证

通过查看显示信息验证配置是否成功。

# 查看Device A上VLAN 100和VLAN 200的配置信息，验证以上配置是否生效。

[DeviceA-Ethernet1/0/3] display vlan 100

 VLAN ID: 100

 VLAN Type: static

 Route Interface: not configured

 Description: VLAN 0100

 Name: VLAN 0100

Tagged   Ports:

    Ethernet1/0/3

 Untagged Ports:

    Ethernet1/0/1

[DeviceA-Ethernet1/0/3] display vlan 200

 VLAN ID: 200

 VLAN Type: static

 Route Interface: not configured

 Description: VLAN 0200

 Name: VLAN 0200

Tagged   Ports:

    Ethernet1/0/3

 Untagged Ports:

    Ethernet1/0/2
