1.7  双链路备份典型配置举例

1.7.1  双链路备份基本组网典型配置举例

1. 组网需求

AP通过Router A与AC 1和AC 2连接，要求使用双链路备份对AC进行备份，AC 1工作在主用状态，AC 2工作在备用状态，当AC 1发生故障或主备AC切换时，AP可以通过AC 2通信，当AC 1恢复工作后，AP重新关联到AC 1。

2. 组网图

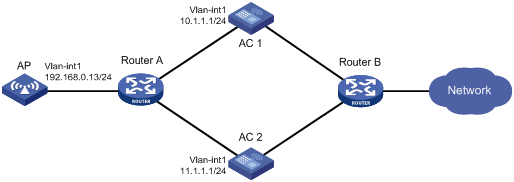

图1-2 双链路备份典型组网图

3. 配置步骤

(1)     配置AC 1

# 创建Vlan-interface1接口并配置IP地址用来建立CAPWAP隧道。

<AC1> system-view

[AC1] interface vlan-interface 1

[AC1-Vlan-interface1] ip address 10.1.1.1 24

[AC1-Vlan-interface1] quit

# 创建ap1并配置AP连接的优先级为7。

[AC1] wlan ap ap1 model WA4320i-ACN

[AC1-wlan-ap-ap1] serial-id 210235A1BSC123000050

[AC1-wlan-ap-ap1] priority 7

# 配置备AC IP地址。

[AC1-wlan-ap-ap1] backup-ac ip 11.1.1.1

# 配置CAPWAP隧道抢占功能。

[AC1-wlan-ap-ap1] wlan tunnel-preempt enable

[AC1-wlan-ap-ap1] quit

(2)     配置AC 2

# 创建Vlan-interface1接口并配置IP地址用来建立CAPWAP隧道。

<AC2> system-view

[AC2] interface Vlan-interface 1

[AC2-Vlan-interface1] ip address 11.1.1.1 24

[AC2-Vlan-interface1] quit

# 创建ap1并配置AP连接的优先级为5。

[AC2] wlan ap ap1 model WA4320i-ACN

[AC2-wlan-ap-ap1] serial-id 210235A1BSC123000050

[AC2-wlan-ap-ap1] priority 5

# 配置备AC IP地址。

[AC2-wlan-ap-ap1] backup-ac ip 10.1.1.1

# 配置CAPWAP隧道抢占功能。

[AC2-wlan-ap-ap1] wlan tunnel-preempt enable

[AC2-wlan-ap-ap1] quit

4. 验证配置

# AP首先在AC 1上线，此时将AC 1的Vlan-interface1接口关闭，等待一段时间（不超过3分钟，期间流量会中断），而后AP会在AC 2上线，在AC 2上查看AP的状态为R/M。

# 重新开启AC 1的Vlan-interface1接口，AP会重新在AC 1上线，在AC 1上查看AP的状态为R/M，在AC 2 上查看AP的状态为R/B。
