S3600-28P-SI DHCP中继如何配置

以下是DHCP中继配置举例，请参考：

3.4  DHCP中继典型配置举例

1. 组网需求

l              具有DHCP中继功能的Switch A通过端口（属于VLAN1）连接到DHCP客户端所在的网络，交换机VLAN接口1的IP地址为10.10.1.1/24，VLAN接口2的IP地址为10.1.1.2/24；

l              DHCP服务器的IP地址为10.1.1.1/24；

l              通过Switch A转发DHCP报文，DHCP客户端可以从DHCP服务器上申请到10.10.1.0/24网段的IP地址及相关配置信息。

2. 组网图

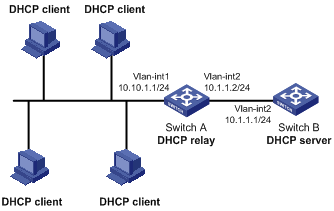

图3-4 DHCP中继组网示意图

3. 配置步骤

# 配置DHCP服务器的组号为1，IP地址为10.1.1.1。

<SwitchA> system-view

[SwitchA] dhcp-server 1 ip 10.1.1.1

# 配置Vlan-interface1接口对应DHCP服务器组1。

[SwitchA] interface Vlan-interface 1

[SwitchA-Vlan-interface1] dhcp-server 1

3.5  DHCP中继常见配置错误举例

1. 故障现象

客户端不能通过DHCP中继获得配置信息。

2. 分析

可能中继的配置有问题。DHCP中继功能不正常时，可以打开调试开关，并通过执行display命令以显示调试信息和接口状态信息的方法来分析定位。

3. 处理过程

l              检查DHCP服务器和DHCP中继是否开启了DHCP服务。

l              检查DHCP服务器是否配置有DHCP客户端所在网段的地址池。

l              检查具有DHCP中继功能的网络设备和DHCP服务器是否配置有相互可达的路由。

l              检查具有DHCP中继功能的网络设备，查看在连接DHCP客户端所在网段的接口上是否配置有正确的DHCP服务器组，DHCP服务器组的IP地址配置是否正确。

l              如果在连接DHCP服务器的接口上配置address-check enable命令，则需要检查在DHCP中继上是否配置有DHCP服务器IP地址与MAC地址绑定的静态用户地址表项，否则会导致DHCP客户端申请不到IP地址。
