IPV6 组播

1.12  MLD典型配置举例

1.12.1  MLD基本功能配置举例

1. 组网需求

·            网络中运行OSPFv3和IPv6 PIM-DM，接收者通过组播方式接收视频点播信息，不同组织的接收者组成末梢网络N1和N2，Host A与Host C分别为N1和N2中的组播信息接收者。

·            Switch A通过Vlan-interface100连接N1，通过Vlan-interface101连接IPv6 PIM网络中的其它设备。

·            Switch B与Switch C分别通过各自的Vlan-interface200连接N2，并分别通过Vlan-interface201和Vlan-interface202连接IPv6 PIM网络中的其它设备。

·            Switch A与N1之间运行MLDv1，Switch A为MLD查询器；Switch B、Switch C与N2之间也分别运行MLDv1，且由于Switch B的接口IPv6地址较小，因此由其充当MLD查询器。

·            通过配置，使N1中的主机只能加入IPv6组播组FF1E::101，而对N2中的主机则无任何限制。

2. 组网图

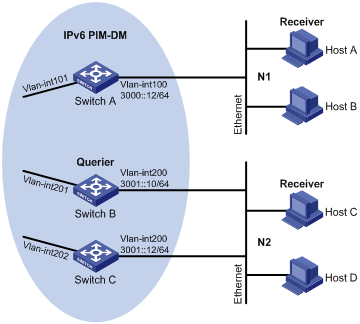

图1-5 MLD基本功能配置组网图

3. 配置步骤

(1)       配置IPv6地址和IPv6单播路由协议

请按照图1-5配置各接口的IPv6地址和前缀长度，并在IPv6 PIM-DM域内的各交换机上配置OSPFv3协议，具体配置过程略。

(2)       使能IPv6组播路由，并使能IPv6 PIM-DM和MLD

# 在Switch A上使能IPv6组播路由，在接口Vlan-interface101上使能IPv6 PIM-DM，并在接口Vlan-interface100上使能MLD。

<SwitchA> system-view

[SwitchA] ipv6 multicast routing

[SwitchA-mrib6] quit

[SwitchA] interface vlan-interface 100

[SwitchA-Vlan-interface100] mld enable

[SwitchA-Vlan-interface100] quit

[SwitchA] interface vlan-interface 101

[SwitchA-Vlan-interface101] ipv6 pim dm

[SwitchA-Vlan-interface101] quit

# 在Switch B上使能IPv6组播路由，在接口Vlan-interface201上使能IPv6 PIM-DM，并在接口Vlan-interface200上使能MLD。

<SwitchB> system-view

[SwitchB] ipv6 multicast routing

[SwitchB-mrib6] quit

[SwitchB] interface vlan-interface 200

[SwitchB-Vlan-interface200] mld enable

[SwitchB-Vlan-interface200] quit

[SwitchB] interface vlan-interface 201

[SwitchB-Vlan-interface201] ipv6 pim dm

[SwitchB-Vlan-interface201] quit

# 在Switch C上使能IPv6组播路由，在接口Vlan-interface202上使能IPv6 PIM-DM，并在接口Vlan-interface200上使能MLD。

<SwitchC> system-view

[SwitchC] ipv6 multicast routing

[SwitchC-mrib6] quit

[SwitchC] interface vlan-interface 200

[SwitchC-Vlan-interface200] mld enable

[SwitchC-Vlan-interface200] quit

[SwitchC] interface vlan-interface 202

[SwitchC-Vlan-interface202] ipv6 pim dm

[SwitchC-Vlan-interface202] quit

(3)       配置IPv6组播组过滤器

# 在Switch A上限定接口Vlan-interface100下的主机只能加入IPv6组播组FF1E::101。

[SwitchA] acl ipv6 basic 2001

[SwitchA-acl-ipv6-basic-2001] rule permit source ff1e::101 128

[SwitchA-acl-ipv6-basic-2001] quit

[SwitchA] interface vlan-interface 100

[SwitchA-Vlan-interface100] mld group-policy 2001

[SwitchA-Vlan-interface100] quit

4. 验证配置

# 在Switch B上显示接口Vlan-interface200上MLD配置和运行的信息。

[SwitchB] display mld interface vlan-interface 200

 Vlan-interface200(FE80::200:5EFF:FE66:5100):

   MLD is enabled.

   MLD version: 1

   Query interval for MLD: 125s

   Other querier present time for MLD: 255s

   Maximum query response time for MLD: 10s

   Querier for MLD: FE80::200:5EFF:FE66:5100 (This router)

  MLD groups reported in total: 1

1.12.2  MLD SSM Mapping配置举例

1. 组网需求

·            运行OSPFv3协议的IPv6 PIM-SM网络中采用SSM方式提供IPv6组播服务，IPv6 SSM组播组的范围为FF3E::/64。

·            Switch D的接口Vlan-interface400上运行MLDv2，接收者主机上运行MLDv1，且不能升级至MLDv2，因此该主机在加入IPv6组播组时无法指定IPv6组播源。

·            Source 1、Source 2和Source 3都向IPv6 SSM组范围内的组播组发送IPv6组播数据，要求通过在Switch D上配置MLD SSM Mapping规则，使接收者主机只能接收来自Source 1和Source 3的IPv6组播数据。

2. 组网图

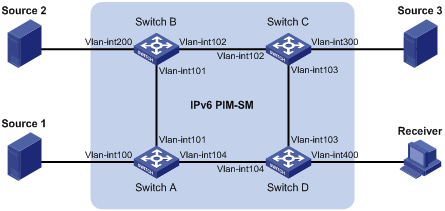

图1-6 MLD SSM Mapping配置组网图

3. 配置步骤

(1)       配置IPv6地址和IPv6单播路由协议

请按照图1-6配置各接口的IPv6地址和前缀长度，并在IPv6 PIM-SM域内的各交换机上配置OSPFv3协议，具体配置过程略。

(2)       使能IPv6组播路由，并使能IPv6 PIM-SM和MLD

# 在Switch D上使能IPv6组播路由，在主机侧接口Vlan-interface400上使能MLD，配置MLD版本为2；并在其它接口上使能IPv6 PIM-SM。

<SwitchD> system-view

[SwitchD] ipv6 multicast routing

[SwitchD-mrib6] quit

[SwitchD] interface vlan-interface 400

[SwitchD-Vlan-interface400] mld enable

[SwitchD-Vlan-interface400] mld version 2

[SwitchD-Vlan-interface400] quit

[SwitchD] interface vlan-interface 103

[SwitchD-Vlan-interface103] ipv6 pim sm

[SwitchD-Vlan-interface103] quit

[SwitchD] interface vlan-interface 104

[SwitchD-Vlan-interface104] ipv6 pim sm

[SwitchD-Vlan-interface104] quit

# 在Switch A上使能IPv6组播路由，并在各接口上使能IPv6 PIM-SM。

<SwitchA> system-view

[SwitchA] ipv6 multicast routing

[SwitchA-mrib6] quit

[SwitchA] interface vlan-interface 100

[SwitchA-Vlan-interface100] ipv6 pim sm

[SwitchA-Vlan-interface100] quit

[SwitchA] interface vlan-interface 101

[SwitchA-Vlan-interface101] ipv6 pim sm

[SwitchA-Vlan-interface101] quit

[SwitchA] interface vlan-interface 104

[SwitchA-Vlan-interface104] ipv6 pim sm

[SwitchA-Vlan-interface104] quit

Switch B和Switch C的配置与Switch A相似，配置过程略。

(3)       配置IPv6 SSM组播组的地址范围

# 在Switch D上配置IPv6 SSM组播组的地址范围为FF3E::/64。

[SwitchD] acl ipv6 basic 2000

[SwitchD-acl-ipv6-basic-2000] rule permit source ff3e:: 64

[SwitchD-acl-ipv6-basic-2000] quit

[SwitchD] ipv6 pim

[SwitchD-pim6] ssm-policy 2000

[SwitchD-pim6] quit

Switch A、Switch B和Switch C的配置与Switch D相似，配置过程略。

(4)       配置MLD SSM Mapping规则

# 在Switch D上配置MLD SSM Mapping规则。

[SwitchD] mld

[SwitchD-mld] ssm-mapping 1001::1 2000

[SwitchD-mld] ssm-mapping 3001::1 2000

[SwitchD-mld] quit

4. 验证配置

# 显示Switch D上IPv6组播组FF3E::101对应的MLD SSM Mapping规则。

[SwitchD] display mld ssm-mapping ff3e::101

 Group: FF3E::101

 Source list:

        1001::1

        3001::1

# 显示Switch D上依据MLD SSM Mapping规则创建的MLD组播组信息。

[SwitchD] display mld group

MLD groups in total: 1

 Vlan-interface400(FE80::101):

  MLD groups reported in total: 1

   Group address: FF3E::101

    Last reporter: FE80::1

    Uptime: 00:02:04

    Expires: Off

# 显示Switch D上IPv6 PIM路由表的内容。

[SwitchD] display ipv6 pim routing-table

 Total 0 (*, G) entry; 2 (S, G) entry

 (1001::1, FF3E::101)

     Protocol: pim-ssm, Flag:

     UpTime: 00:13:25

     Upstream interface: Vlan-interface104

         Upstream neighbor: 1003::1

         RPF prime neighbor: 1003::1

     Downstream interface(s) information:

     Total number of downstreams: 1

         1: Vlan-interface400

             Protocol: mld, UpTime: 00:13:25, Expires: -

 (3001::1, FF3E::101)

     Protocol: pim-ssm, Flag:

     UpTime: 00:13:25

     Upstream interface: Vlan-interface103

         Upstream neighbor: 3002::1

         RPF prime neighbor: 3002::1

     Downstream interface(s) information:

     Total number of downstreams: 1

         1: Vlan-interface400

             Protocol: mld, UpTime: 00:13:25, Expires: -

1.12.3  MLD代理配置举例

1. 组网需求

·            核心网络中运行IPv6 PIM-DM，末梢网络中的接收者Host A和Host C通过IPv6组播组FF1E::1点播视频节目。

·            要求通过在Switch B上配置MLD代理，使其在不运行IPv6 PIM-DM的情况下实现组成员关系的维护和IPv6组播数据的正常转发。

2. 组网图

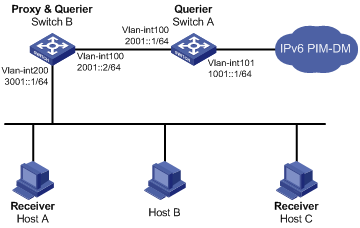

图1-7 MLD代理配置组网图

3. 配置步骤

(1)       配置IPv6地址

请按照图1-7配置各接口的IPv6地址和前缀长度，具体配置过程略。

(2)       使能IPv6组播路由，并使能IPv6 PIM-DM、MLD和MLD代理

# 在Switch A上使能IPv6组播路由，在接口Vlan-interface101上使能IPv6 PIM-DM，并在接口Vlan-interface100上使能MLD。

<SwitchA> system-view

[SwitchA] ipv6 multicast routing

[SwitchA-mrib6] quit

[SwitchA] interface vlan-interface 101

[SwitchA-Vlan-interface101] ipv6 pim dm

[SwitchA-Vlan-interface101] quit

[SwitchA] interface vlan-interface 100

[SwitchA-Vlan-interface100] mld enable

[SwitchA-Vlan-interface100] quit

# 在Switch B上使能IPv6组播路由，在接口Vlan-interface100上使能MLD代理，并在接口Vlan-interface200上使能MLD。

<SwitchB> system-view

[SwitchB] ipv6 multicast routing

[SwitchB-mrib6] quit

[SwitchB] interface vlan-interface 100

[SwitchB-Vlan-interface100] mld proxy enable

[SwitchB-Vlan-interface100] quit

[SwitchB] interface vlan-interface 200

[SwitchB-Vlan-interface200] mld enable

[SwitchB-Vlan-interface200] quit

4. 验证配置

# 在Switch B上显示MLD代理记录的所有IPv6组播组信息。

[SwitchB] display mld proxy group

MLD proxy group records in total: 1

 Vlan-interface100(FE80::16:1):

  MLD proxy group records in total: 1

   Group address: FF1E::1

    Member state: Delay

    Expires: 00:00:02

1.13  MLD常见故障处理

1.13.1  接收者侧设备上无组成员信息

1. 故障现象

当某主机发送了加入IPv6组播组G的报文后，离该主机最近的设备上却没有IPv6组播组G的组成员信息。

2. 分析

·            组网、接口连线的正确与否以及接口的协议层是否up将直接影响IPv6组播组成员信息的生成；

·            在设备上必须使能IPv6组播路由，在连接主机的接口上必须使能MLD；

·            如果路由器接口上运行的MLD版本比主机的低，那么设备将无法识别主机发来的较高版本的MLD报告报文；

·            如果在接口上使用命令mld group-policy对加入IPv6组播组G进行了限制后，该接口将不再接收未通过过滤的那些要求加入IPv6组播组G的报文。

3. 处理过程

(1)       检查组网是否正确，接口间的连线是否正确，以及接口状态是否正常，是否配置了正确的IPv6地址。通过命令display mld interface查看接口信息。若无接口信息输出，说明接口状态异常，原因通常是接口上配置了shutdown命令，或者接口连线不正确，或者接口上没有配置正确的IPv6地址。

(2)       检查是否使能了IPv6组播路由。通过命令display current-configuration查看是否配置了命令ipv6 multicast routing。若缺少该配置，则需要在系统视图下执行命令ipv6 multicast routing使能IPv6组播路由，同时也需要在相应接口上使能MLD。

(3)       检查接口上运行的MLD版本。通过命令display mld interface来检查接口上运行的MLD版本是否低于主机所使用的版本。

(4)       检查接口上是否配置了IPv6 ACL规则来限制主机加入IPv6组播组G。通过命令display current-configuration interface观察是否配置了mld group-policy命令。如果配置的IPv6 ACL规则对加入IPv6组播组G进行了限制，则需要修改该IPv6 ACL规则，允许接受IPv6组播组G的报告报文。

1.13.2  同一网段各设备上组成员关系不一致

1. 故障现象

在同一网段的不同MLD设备上，各自维护的组成员关系不一致。

2. 分析

·            运行MLD的设备为每个接口维护多个参数，各参数之间相互影响，非常复杂。如果同一网段设备的MLD接口参数配置不一致，必然导致组成员关系的混乱。

·            另外，MLD目前有2个版本，版本不同的MLD设备与主机之间虽然可以部分兼容，但是连接在同一网段的所有设备必须运行相同版本的MLD。如果同一网段设备的MLD版本不一致，也将导致MLD组成员关系的混乱。

3. 处理过程

(1)       检查MLD配置。通过命令display current-configuration观察接口上MLD的配置信息。

(2)       在同一网段的所有设备上执行命令display mld interface来检查MLD相关定时器的参数，确保配置一致。

(3)       通过命令display mld interface来检查各设备上运行的MLD版本是否一致。
