以下是IPSEC VPN的配置举例，请参考：

3  配置举例

3.1  组网需求

如图1所示，Router A为某机构总部网关，Router D和Router E是两个分支网关，Router B和

Router C为分支提供NAT转换。要求：为了接受协商发起端的访问控制列表设置，Router A采用安全模板方式分别与Router D和Router E建立IPsec VPN，为总部和分支流量进行加密传输。

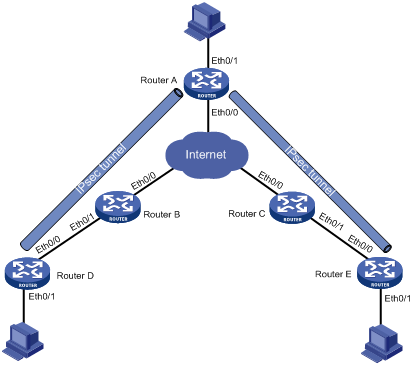

图1 IPSec VPN多分支安全模板NAT穿越功能的配置举例组网图

3.2  配置思路

·     为了穿越NAT，总部与分支之间需要配置成野蛮模式。

·     Router A采用安全模板方式时不需要配置ACL，接受协商发起端的ACL。但Router D和Router E需要配置ACL，使特定流量匹配安全策略；

·     为了访问总部外网接口，Router D和Router E必须配置静态路由。

3.3  使用版本

本举例是在Release 2317版本上进行配置和验证的。

3.4  配置注意事项

·     在配置IPsec之前，需要保证总部与分支间路由可达。

·     ACL一定不要最后添加一条deny ip的规则，该配置会导致不需要加密的流量被丢弃。

3.5  配置步骤

3.5.1  Router A的配置

# 配置接口Ethernet0/1的IP地址。

<RouterA> system-view

[RouterA] interface ethernet 0/1

[RouterA-Ethernet0/1] ip address 172.0.0.1 255.255.255.0

[RouterA-Ethernet0/1] quit

# 配置接口Ethernet0/0的IP地址。

[RouterA] interface ethernet 0/0

[RouterA-Ethernet0/0] ip address 1.0.0.60 255.255.255.0

[RouterA-Ethernet0/0] quit

# 配置到NAT设备的静态路由，目的地址为NAT转换后的地址。

[RouterA] ip route-static 11.0.0.0 255.0.0.0 1.0.0.1

[RouterA] ip route-static 12.0.0.0 255.0.0.0 1.0.0.2

# 配置到分支内网的静态路由。

[RouterA] ip route-static 192.168.1.0 255.255.255.0 1.0.0.1

[RouterA] ip route-static 192.168.2.0 255.255.255.0 1.0.0.2

# 配置本端安全网关的名字为center。

[RouterA] ike local-name center

# 创建一个IKE对等体branch1，并进入IKE-Peer视图。

[RouterA] ike peer branch1

# 配置IKE第一阶段的协商模式为野蛮模式。

[RouterA-ike-peer-branch1] exchange-mode aggressive

# 选择IKE第一阶段的协商过程中使用ID的类型为name。

[RouterA-ike-peer-branch1] id-type name

# 配置对端安全网关的名字。

[RouterA-ike-peer-branch1] remote-name branch1

# 配置预共享密钥。

[RouterA-ike-peer-branch1] pre-shared-key 123

# 启用NAT穿越功能。

[RouterA-ike-peer-branch1] nat traversal

[RouterA-ike-peer-branch1] quit

# 配置IKE对等体branch2。

[RouterA] ike peer branch2

[RouterA-ike-peer-branch2] pre-shared-key 123

[RouterA-ike-peer-branch2] exchange-mode aggressive

[RouterA-ike-peer-branch2] id-type name

[RouterA-ike-peer-branch2] remote-name branch2

[RouterA-ike-peer-branch2] nat traversal

[RouterA-ike-peer-branch2] quit

# 采用安全提议的缺省配置。

[RouterA] ipsec proposal def

# 配置ESP协议采用md5认证算法。

[RouterA-ipsec-transform-set-def] esp authentication-algorithm md5

[RouterA-ipsec-transform-set-def] quit

# 创建IPsec安全策略模板branch1。

[RouterA] ipsec policy-template branch1 1

[RouterA-ipsec-policy-template-branch1-1] ike-peer branch1

[RouterA-ipsec-policy-template-branch1-1] proposal def

[RouterA-ipsec-policy-template-branch1-1] quit

# 引用IPsec安全策略模板创建一条IPsec安全策略。

[RouterA] ipsec policy branch 1 isakmp template branch1

# 创建IPsec安全策略模板branch2。

[RouterA] ipsec policy-template branch2 1

[RouterA-ipsec-policy-template-branch2-1] ike-peer branch2

[RouterA-ipsec-policy-template-branch2-1] proposal def

[RouterA-ipsec-policy-template-branch2-1] quit

# 引用IPsec安全策略模板创建一条IPsec安全策略。

[RouterA] ipsec policy branch 2 isakmp template branch2

# 在接口Ethernet0/0上应用安全策略。

[RouterA] interface ethernet 0/0

[RouterA-Ethernet0/0] ipsec policy branch

[RouterA-Ethernet0/0] quit

3.5.2  Rouer B的配置

# 配置接口Ethernet0/1的IP地址。

<RouterB> system-view

[RouterB] interface ethernet 0/1

[RouterB-Ethernet0/1] ip address 10.0.1.1 255.255.255.0

[RouterB-Ethernet0/1] quit

# 配置接口Ethernet0/0的IP地址。

[RouterB] interface ethernet 0/0

[RouterB-Ethernet0/0] ip address 1.0.0.1 255.255.255.0

[RouterB-Ethernet0/0] quit

# 创建NAT转换地址池。

[RouterB] nat address-group 0 11.0.0.1 11.0.0.10

# 创建ACL2000,定义需要NAT转换的数据流。

[RouterB] acl number 2000

[RouterB-acl-basic-2000] rule 0 permit source 10.0.1.0 0.0.0.255

[RouterB-acl-basic-2000] quit

# 在接口下配置访问控制列表和地址池关联。

[RouterB] interface ethernet 0/0

[RouterB-Ethernet0/0] nat outbound 2000 address-group 0

[RouterB-Ethernet0/0] quit

3.5.3  Rouer C的配置

# 配置接口Ethernet0/0的IP地址。

<RouterC> system-view

[RouterC] interface ethernet 0/0

[RouterC-Ethernet0/0] ip address 1.0.0.2 255.255.255.0

[RouterC-Ethernet0/0] quit

# 配置接口Ethernet0/1的IP地址。

[RouterC] interface ethernet 0/1

[RouterC-Ethernet0/1] ip address 10.0.2.1 255.255.255.0

[RouterC-Ethernet0/1] quit

# 创建NAT转换地址池。

[RouterC] nat address-group 0 12.0.0.1 12.0.0.10

# 创建ACL2000,定义需要NAT转换的数据流。

 [RouterC] acl number 2000

[RouterC-acl-basic-2000] rule 0 permit source 10.0.2.0 0.0.0.255

[RouterC-acl-basic-2000] quit

# 在接口下配置访问控制列表和地址池关联。

[RouterC] interface ethernet 0/0

[RouterC-Ethernet0/0] nat outbound 2000 address-group 0

[RouterC-Ethernet0/0] quit

3.5.4  Rouer D的配置

# 配置接口Ethernet0/0的IP地址。

<RouterD> system-view

[RouterD] interface ethernet 0/0

[RouterD-Ethernet0/0] ip address 10.0.1.2 255.255.255.0

[RouterD-Ethernet0/0] quit

# 配置接口Ethernet0/1的IP地址。

[RouterD] interface ethernet 0/1

[RouterD-Ethernet0/1] ip address 192.168.1.1 255.255.255.0

[RouterD-Ethernet0/1] quit

# 配置访问外网的默认路由。

[RouterD] ip route-static 0.0.0.0 0.0.0.0 10.0.1.1

# 创建ACL3000,定义需要IPsec保护的数据流。

 [RouterD] acl number 3000

[RouterD-acl-adv-3000] rule 0 permit ip source 192.168.1.0 0.0.0.255 destination

 172.0.0.0 0.0.0.255

[RouterD-acl-adv-3000] quit

# 配置本端安全网关的名字为branch1。

[RouterD] ike local-name branch1

# 创建一个IKE对等体，并进入IKE-Peer视图。

[RouterD] ike peer center

# 配置IKE第一阶段的协商模式为野蛮模式。

[RouterD-ike-peer-center] exchange-mode aggressive

# 配置预共享密钥。

[RouterD-ike-peer-center] pre-shared-key 123

# 选择IKE第一阶段的协商过程中使用ID的类型为name。

[RouterD-ike-peer-center] id-type name

# 配置对端安全网关的名字。

[RouterD-ike-peer-center] remote-name center

# 配置远端地址为总部网关的出接口地址。

[RouterD-ike-peer-center] remote-address 1.0.0.60

# 启用NAT穿越功能。

[RouterD-ike-peer-center] nat traversal

[RouterD-ike-peer-center] quit

# 采用安全提议的缺省配置。

[RouterD] ipsec proposal def

# 配置ESP协议采用md5认证算法。

[RouterD-ipsec-transform-set-def] esp authentication-algorithm md5

[RouterD-ipsec-transform-set-def] quit

# 创建IPsec安全策略center，其协商方式为isakmp。

[RouterD] ipsec policy center 1 isakmp

[RouterD-ipsec-policy-isakmp-center-1] security acl 3000

[RouterD-ipsec-policy-isakmp-center-1] ike-peer center

[RouterD-ipsec-policy-isakmp-center-1] proposal def

[RouterD-ipsec-policy-isakmp-center-1] quit

# 在接口Ethernet0/0上应用安全策略。

[RouterD] interface ethernet 0/0

[RouterD-Ethernet0/0] ipsec policy center

[RouterD-Ethernet0/0] quit

3.5.5  Rouer E的配置

# 配置接口Ethernet0/0的IP地址。

<RouterE> system-view

[RouterE] interface ethernet 0/0

[RouterE-Ethernet0/0] ip address 10.0.2.2 255.255.255.0

[RouterE-Ethernet0/0] quit

# 配置接口Ethernet0/1的IP地址。

[RouterE] interface ethernet 0/1

[RouterE-Ethernet0/1] ip address 192.168.2.1 255.255.255.0

[RouterE-Ethernet0/1] quit

# 配置访问外网的默认路由。

[RouterE] ip route-static 0.0.0.0 0.0.0.0 10.0.2.1

# 创建ACL3000,定义需要IPsec保护的数据流。

[RouterE] acl number 3000

[RouterE-acl-adv-3000] rule 0 permit ip source 192.168.2.0 0.0.0.255 destination

 172.0.0.0 0.0.0.255

[RouterE-acl-adv-3000] quit

# 配置本端安全网关的名字为branch2。

[RouterE] ike local-name branch2

# 创建一个IKE对等体，并进入IKE-Peer视图。

[RouterE] ike peer center

# 配置IKE第一阶段的协商模式为野蛮模式。

[RouterE-ike-peer-center] exchange-mode aggressive

# 配置预共享密钥。

[RouterE-ike-peer-center] pre-shared-key 123

# 选择IKE第一阶段的协商过程中使用ID的类型为name。

[RouterE-ike-peer-center] id-type name

# 配置对端安全网关的名字。

[RouterE-ike-peer-center] remote-name center

# 配置远端地址为总部网关的出接口地址。

[RouterE-ike-peer-center] remote-address 1.0.0.60

# 启用NAT穿越功能。

[RouterE-ike-peer-center] nat traversal

[RouterE-ike-peer-center] quit

# 采用安全提议的缺省配置。

[RouterE] ipsec proposal def

# 配置ESP协议采用md5认证算法。

[RouterE-ipsec-transform-set-def] esp authentication-algorithm md5

[RouterE-ipsec-transform-set-def] quit

# 创建IPsec安全策略center，其协商方式为isakmp。

[RouterE] ipsec policy center 1 isakmp

[RouterE-ipsec-policy-isakmp-center-1] security acl 3000

[RouterE-ipsec-policy-isakmp-center-1] ike-peer center

[RouterE-ipsec-policy-isakmp-center-1] proposal def

[RouterE-ipsec-policy-isakmp-center-1] quit

# 在接口Ethernet0/0上应用安全策略。

[RouterE] interface ethernet 0/0

[RouterE-Ethernet0/0] ipsec policy center

[RouterE-Ethernet0/0] quit
