问题描述：
acl number3000 完整配置命令，需要配到那台交换机？
组网及组网描述：
摄像机接入+核心+电脑接入
- 2021-08-14提问
- 举报
-
(0)
最佳答案
您好，参考
1.3.3 配置高级ACL
1. 配置IPv4高级ACL
IPv4高级ACL可根据报文的源IP地址、目的IP地址、报文优先级、IP承载的协议类型及特性（如TCP/UDP的源端口和目的端口、TCP报文标识、ICMP协议的消息类型和消息码等）等信息来制定规则，对IPv4报文进行匹配。用户可利用IPv4高级ACL制订比IPv4基本ACL更准确、丰富、灵活的规则。
表1-7 配置IPv4高级ACL
操作 | 命令 | 说明 |
进入系统视图 | system-view | - |
创建IPv4高级ACL，并进入IPv4高级ACL视图 | acl number acl-number [ name acl-name ] [ match-order { auto | config } ] | 必选 缺省情况下，不存在任何ACL IPv4高级ACL的编号范围为3000～3999 |
配置ACL的描述信息 | description text | 可选 缺省情况下，ACL没有任何描述信息 |
配置规则编号的步长 | step step-value | 可选 缺省情况下，规则编号的步长为5 |
创建规则 | rule [ rule-id ] { deny | permit } protocol [ { { ack ack-value | fin fin-value | psh psh-value | rst rst-value | syn syn-value | urg urg-value } * | established } | counting | destination { dest-addr dest-wildcard | any } | destination-port operator port1 [ port2 ] | dscp dscp | fragment | icmp-type { icmp-type [ icmp-code ] | icmp-message } | logging | precedence precedence | source { sour-addr sour-wildcard | any } | source-port operator port1 [ port2 ] | time-range time-range-name | tos tos ] * | 必选 缺省情况下，IPv4高级ACL内不存在任何规则 需要注意的是： · 目前设备仅支持配置操作符operator的值为eq · 目前设备不支持对counting和logging参数的配置 |
为指定规则配置描述信息 | rule rule-id comment text | 可选 缺省情况下，规则没有任何描述信息 |
配置规则注释信息 | rule [ rule-id ] remark text | 可选 缺省情况下，ACL内没有任何规则注释信息 |
如果在创建IPv4高级ACL时为其指定了名称，则也可以使用acl name acl-name命令通过指定名称的方式进入其视图。
.5.2 应用IPv4 ACL进行报文过滤配置举例
1. 组网需求
要求通过在Device A的端口GigabitEthernet1/0/1上配置IPv4报文过滤功能，实现在每天的8点到18点期间只允许Host A访问互联网。
2. 组网图

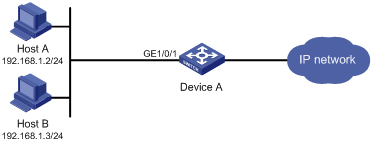

图1-2 应用IPv4 ACL进行报文过滤配置组网图
3. 配置步骤
# 创建名为study的时间段，其时间范围为每天的8点到18点。
<DeviceA> system-view
[DeviceA] time-range study 8:0 to 18:0 daily
# 创建IPv4基本ACL 2009，并制订如下规则：在名为study的时间段内只允许来自Host A的报文通过、禁止来自其他IP地址的报文通过。
[DeviceA] acl number 2009
[DeviceA-acl-basic-2009] rule permit source 192.168.1.2 0 time-range study
[DeviceA-acl-basic-2009] rule deny source any time-range study
[DeviceA-acl-basic-2009] quit
# 应用IPv4基本ACL 2009对端口GigabitEthernet1/0/1入方向上的报文进行过滤。
[DeviceA] interface GigabitEthernet 1/0/1
[DeviceA-GigabitEthernet1/0/1] packet-filter 2009 inbound
[DeviceA-GigabitEthernet1/0/1] quit
- 2021-08-14回答
- 评论(0)
- 举报
-
(0)
Pv4高级ACL可根据报文的源IP地址、目的IP地址、报文优先级、IP承载的协议类型及特性（如TCP/UDP的源端口和目的端口、TCP报文标识、ICMP协议的消息类型和消息码等）等信息来制定规则，对IPv4报文进行匹配。用户可利用IPv4高级ACL制订比IPv4基本ACL更准确、丰富、灵活的规则。
表1-7 配置IPv4高级ACL
操作 | 命令 | 说明 |
进入系统视图 | system-view | - |
创建IPv4高级ACL，并进入IPv4高级ACL视图 | acl number acl-number [ name acl-name ] [ match-order { auto | config } ] | 必选 缺省情况下，不存在任何ACL IPv4高级ACL的编号范围为3000～3999 |
配置ACL的描述信息 | description text | 可选 缺省情况下，ACL没有任何描述信息 |
配置规则编号的步长 | step step-value | 可选 缺省情况下，规则编号的步长为5 |
创建规则 | rule [ rule-id ] { deny | permit } protocol [ { { ack ack-value | fin fin-value | psh psh-value | rst rst-value | syn syn-value | urg urg-value } * | established } | counting | destination { dest-addr dest-wildcard | any } | destination-port operator port1 [ port2 ] | dscp dscp | fragment | icmp-type { icmp-type [ icmp-code ] | icmp-message } | logging | precedence precedence | source { sour-addr sour-wildcard | any } | source-port operator port1 [ port2 ] | time-range time-range-name | tos tos ] * | 必选 缺省情况下，IPv4高级ACL内不存在任何规则 重复执行本命令可以创建多条规则 需要注意的是，当IPv4高级ACL用于QoS策略的流分类或用于报文过滤功能时： l 不支持配置操作符operator取值为neq l 当ACL用于流分类时，在规则中配置的logging和counting参数不会生效 |
为指定规则配置描述信息 | rule rule-id comment text | 可选 缺省情况下，规则没有任何描述信息 |
配置规则注释信息 | rule [ rule-id ] remark text | 可选 缺省情况下，ACL内没有任何规则注释信息 |
使能基于硬件应用的ACL的规则匹配统计功能 | hardware-count enable | 可选 缺省情况下，基于硬件应用的ACL的规则匹配统计功能处于关闭状态 当ACL被QoS策略引用对报文进行流分类时，本功能不会生效 |
- 2021-08-14回答
- 评论(0)
- 举报
-
(0)
暂无评论
以下是高级ACL的参考配置案例：
组网说明：
本案例采用H3C HCL模拟器来模拟高级ACL典型组网配置。服务器在网络拓扑图中已有明确的标识。要求VLAN 10仅能访问server1，VLAN 20仅能访问server2。R1与SW1运行OSPF路由协议。
配置步骤
1、按照网络拓扑图正确配置IP地址
2、SW1与R1运行OSPF路由协议
3、在SW1配置高级ACL，VLAN 10仅能访问server1，VLAN 20仅能访问server2。
配置关键点
第一阶段调试（基础网络配置）：
SW1：
SW1：
System View: return to User View with Ctrl+Z.
[H3C]sysname SW1
[SW1]int loopback 0
[SW1-LoopBack0]ip address 1.1.1.1 32
[SW1-LoopBack0]quit
[SW1]router id 1.1.1.1
[SW1]vlan 10
[SW1-vlan10]quit
[SW1]vlan 20
[SW1-vlan20]quit
[SW1]int vlan 10
[SW1-Vlan-interface10]ip address 172.16.10.1 24
[SW1-Vlan-interface10]quit
[SW1]int vlan 20
[SW1-Vlan-interface20]ip address 172.16.20.1 24
[SW1-Vlan-interface20]quit
[SW1]int gi 1/0/2
[SW1-GigabitEthernet1/0/2]port link-type access
[SW1-GigabitEthernet1/0/2]port access vlan 10
[SW1-GigabitEthernet1/0/2]quit
[SW1]int gi 1/0/3
[SW1-GigabitEthernet1/0/3]port link-type access
[SW1-GigabitEthernet1/0/3]port access vlan 20
[SW1-GigabitEthernet1/0/3]quit
[SW1]int gi 1/0/1
[SW1-GigabitEthernet1/0/1]port link-mode route
[SW1-GigabitEthernet1/0/1]des
[SW1-GigabitEthernet1/0/1]ip address 10.0.0.1 30
[SW1-GigabitEthernet1/0/1]quit
[SW1]ospf 1 router-id 1.1.1.1
[SW1-ospf-1]area 0.0.0.0
[SW1-ospf-1-area-0.0.0.0]network 10.0.0.1 0.0.0.0
[SW1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[SW1-ospf-1-area-0.0.0.0]network 172.16.10.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 172.16.20.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]quit
[SW1-ospf-1]quit
[SW1]
R1：
System View: return to User View with Ctrl+Z.
[H3C]sysname R1
[R1]int gi 0/0
[R1-GigabitEthernet0/0]des
[R1-GigabitEthernet0/0]ip address 10.0.0.2 30
[R1-GigabitEthernet0/0]quit
[R1]int gi 0/1
[R1-GigabitEthernet0/1]ip address 192.168.1.1 24
[R1-GigabitEthernet0/1]quit
[R1]int gi 0/2
[R1-GigabitEthernet0/2]ip address 192.168.2.1 24
[R1-GigabitEthernet0/2]quit
[R1]int loopback 0
[R1-LoopBack0]ip address 2.2.2.2 32
[R1-LoopBack0]quit
[R1]router id 2.2.2.2
[R1]ospf 1 router-id 2.2.2.2
[R1-ospf-1]area 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 10.0.0.2 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]quit
[R1-ospf-1]quit
第一阶段测试：
所有PC都填写IP地址，且都能互通：
第二阶段调试（高级ACL关键配置点）：
SW1：
[SW1]acl advanced 3000
[SW1-acl-ipv4-adv-3000]rule 0 permit ip source 172.16.10.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
[SW1-acl-ipv4-adv-3000]rule 1 permit ip source 172.16.20.0 0.0.0.255 destination 192.168.2.0 0.0.0.255
[SW1-acl-ipv4-adv-3000]rule 3 deny ip source 172.16.10.0 0.0.0.255 destination 192.168.2.0 0.0.0.255
[SW1-acl-ipv4-adv-3000]rule 4 deny ip source 172.16.20.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
[SW1-acl-ipv4-adv-3000]quit
[SW1]int gi 1/0/1
[SW1-GigabitEthernet1/0/1]packet-filter 3000 outbound
[SW1-GigabitEthernet1/0/1]quit
第二阶段测试：
VLAN 10的终端能PING通server1，无法Ping通server2：
Vlan 20的终端能PING通server2，PING不通server1：
Server1能PING通VLAN 10的终端，PING不通VLAN 20的终端：
Server2能PING通VLAN 20的终端，PING不通VLAN 10的终端：
查看ACL的匹配情况：
至此，高级ACL典型组网配置案例已完成！
