3.11  更换HMIM接口模块

更换HMIM接口模块的步骤如下：

(1)     在命令行配置界面的用户视图下执行remove命令，提示“You can remove the card now!”后可以拆卸HMIM接口模块（断电情况下更换HMIM接口模块可跳过此步骤）。

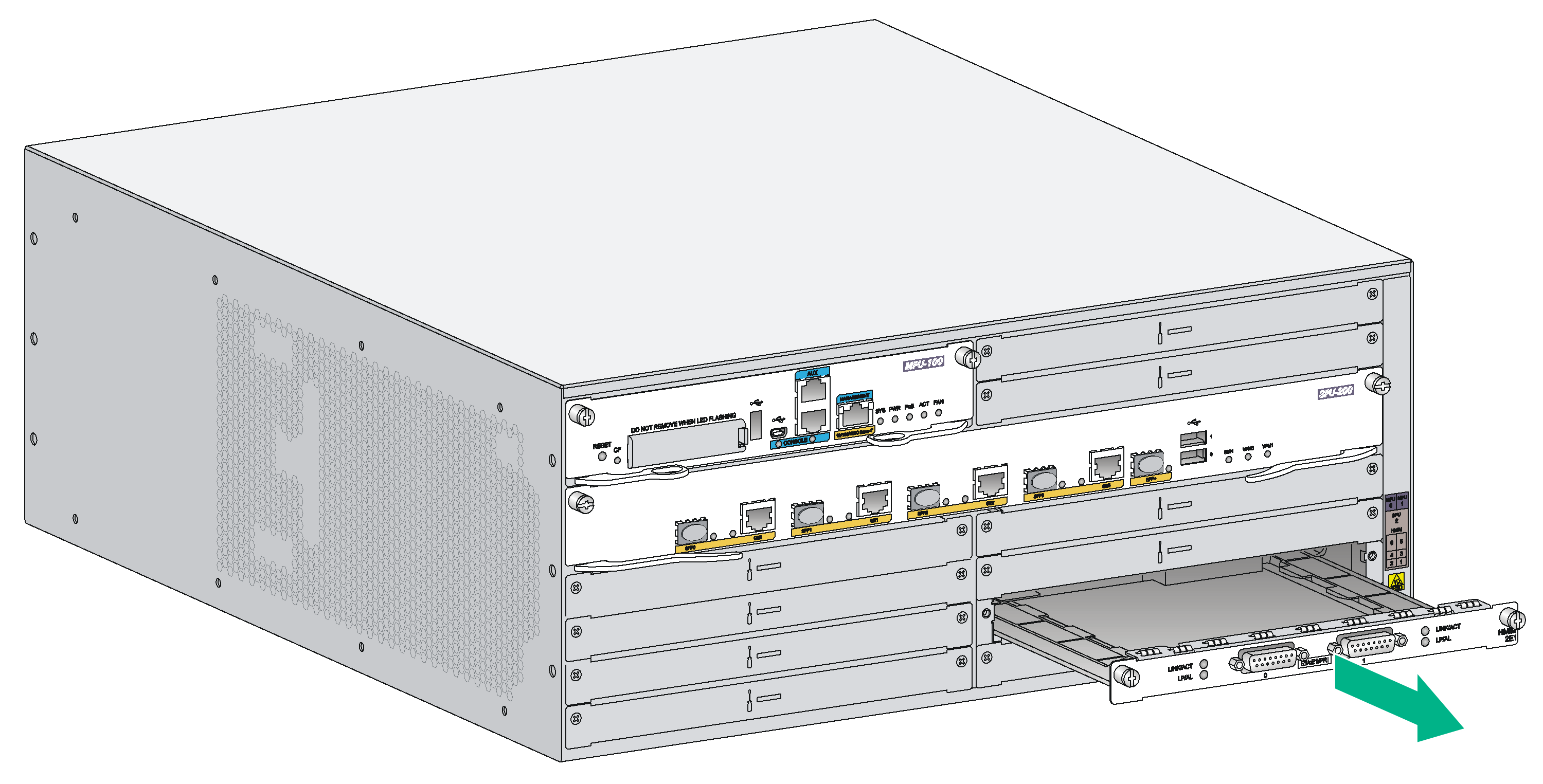

(2)     逆时针旋松HMIM接口模块上的松不脱螺钉，并将HMIM接口模块沿着插槽导轨缓慢地抽出。如图3-17所示。

(3)     接口模块抽出后，若不再安装其他HMIM接口模块，请安装上假面板，并用螺钉顺时针拧紧。若还需安装其他HMIM接口模块，安装步骤请参见“2.3.9  安装接口模块”。

图3-17 拆卸HMIM接口模块

3.12  更换MIM接口模块

更换MIM接口模块的步骤如下：

(1)     在命令行配置界面的用户视图下执行remove命令，提示“You can remove the card now!”后可以拆卸MIM接口模块（设备断电情况下更换MIM接口模块可跳过此步骤）。

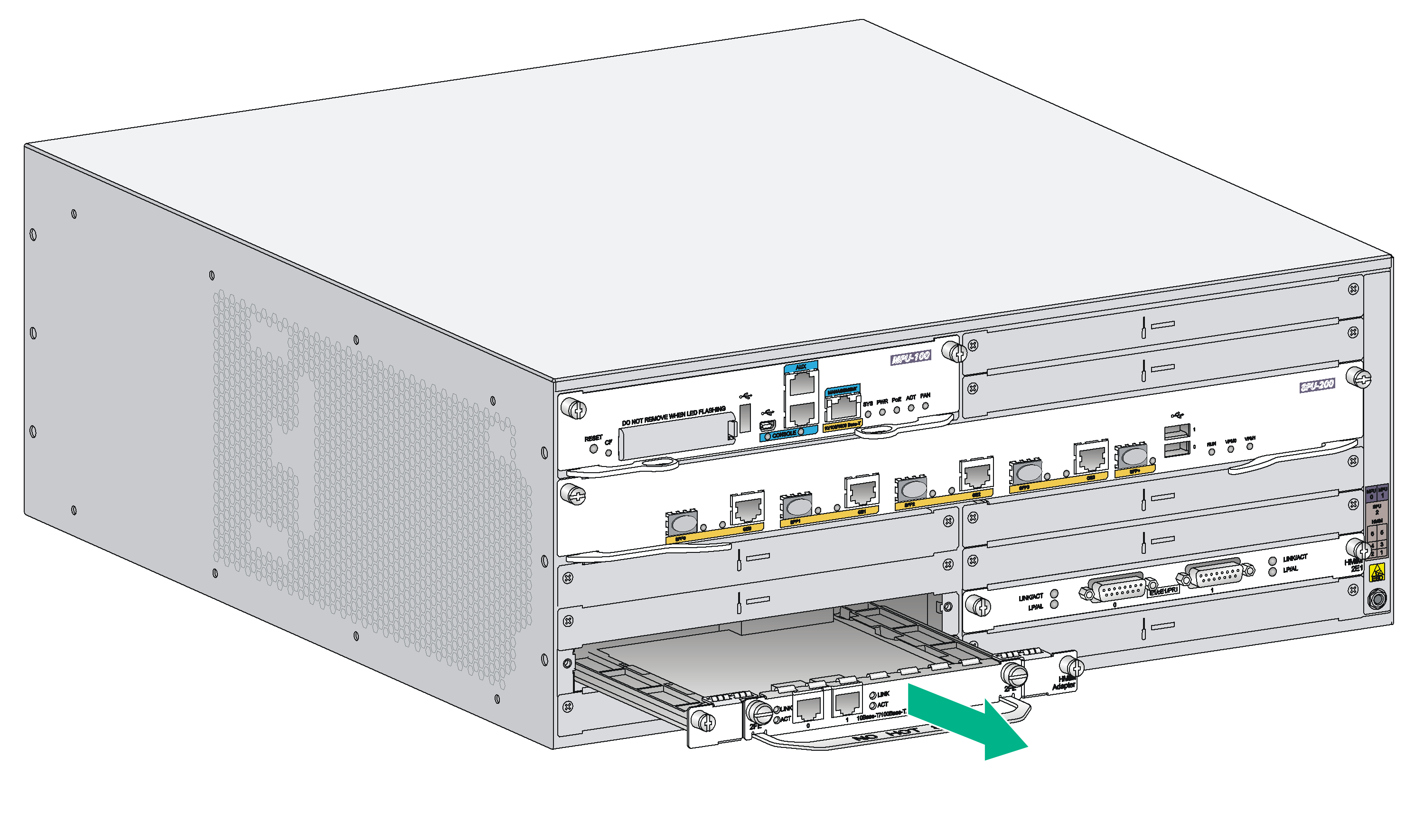

(2)     逆时针旋松HMIM转接卡上的松不脱螺钉，并将MIM接口模块和HMIM转接卡一起沿着插槽导轨缓慢地抽出。如图3-18所示。

图3-18 拆卸接口模块

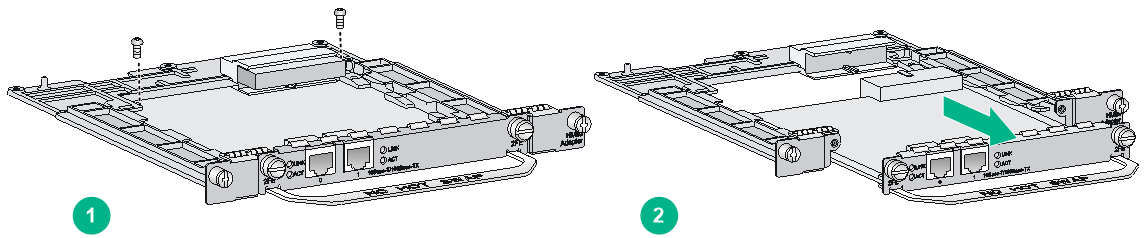

(3)     逆时针旋松MIM接口模块上的松不脱螺钉，取下MIM接口模块和HMIM转接器的连接螺钉，然后将MIM接口模块从HMIM转接卡的滑道中缓慢抽出，并妥善保存。如图3-19所示。

(4)     接口模块抽出后，若不再安装其他MIM接口模块，请在路由器上安装假面板，并用螺钉顺时针拧紧。若还需安装其他MIM接口模块，安装步骤请参见“2.3.9  安装接口模块”。

图3-19 拆卸下MIM接口模块

3.13  更换DHMIM接口模块

更换DHMIM接口模块的步骤如下：

(1)     在命令行配置界面的用户视图下执行remove命令，提示“You can remove the card now!”后可以拆卸DHMIM接口模块（断电情况下更换DHMIM接口模块可跳过此步骤）。

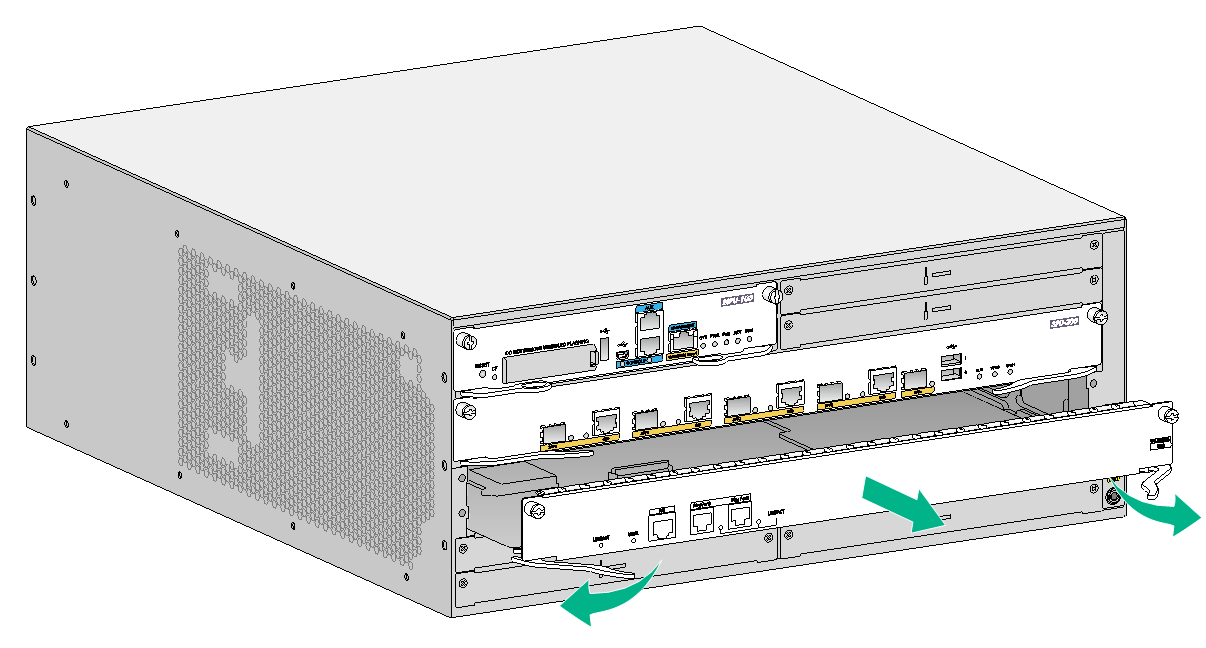

(2)     逆时针旋松DHMIM接口模块上的松不脱螺钉，两手分别捏住DHMIM接口模块的扳手，用力向外掰开，然后沿着导轨的方向水平缓慢地取出接口模块。如图3-20所示。

图3-20 拆卸DHMIM模块

(3)     接口模块抽出后，若不再安装其他DHMIM接口模块，继续（4）、（5）步骤。若还需安装其他DHMIM接口模块，安装步骤请参见“2.3.9  安装接口模块”。

(4)     将滑道沿着DHMIM插槽中间的导轨缓慢推进插槽，如图3-21所示。

图3-21 安装滑道

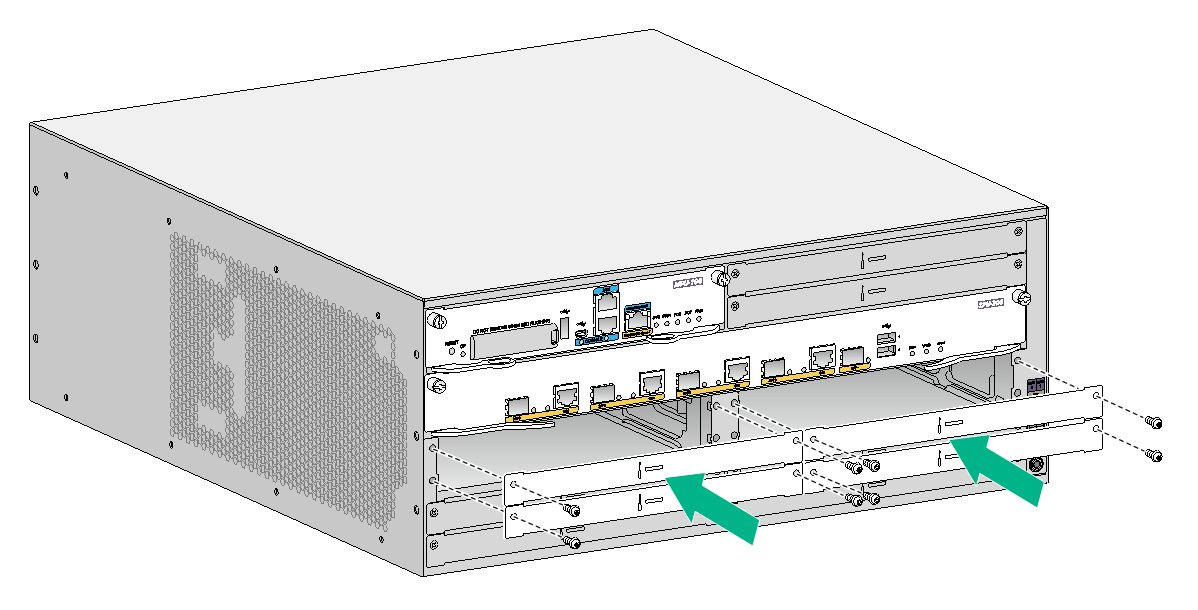

(5)     安装上HMIM插槽假面板，并用顺时针拧紧螺钉，如图3-22。

图3-22 安装HMIM假面板
