H3c 两台交换机堆叠,线是交叉连接,还是 49对49,50对50端口直连?

  • 0关注
  • 1收藏,5431浏览
粉丝:0人 关注:0人

问题描述:

如题,堆叠怎么连接

最佳答案

粉丝:29人 关注:9人

都可以,看配置。
从配置上来说第一台的irf1/1必需连第二台的irf2/2,同理irf2/1连irf1/2。
物理连线都可以,只要物理接口和相应的irf接口组绑定就行。

我的理解是A交换机irf-port 1/2下有49和50,B交换机irf-port2/1下是49和50,那么不管交叉和直连,是不是都可以? 如果A里边是irf-port1/1底下是49,1/2底下是50,B交换机2/1底下是49,2/2底下是50,这怎么连?

zhiliao_TTowLy 发表时间:2021-08-19 更多>>

就是说如果第一第二台都是49口配置irf-port1、50口配置irf-port2的话,就该交叉接线49接50。但如果两台的配置不同,一台是49对应1且50对应2,另一台是49对应2且50对应1,那么就是49接49且50接50。

奇怪的流量 发表时间:2021-08-19

我的理解是A交换机irf-port 1/2下有49和50,B交换机irf-port2/1下是49和50,那么不管交叉和直连,是不是都可以? 如果A里边是irf-port1/1底下是49,1/2底下是50,B交换机2/1底下是49,2/2底下是50,这怎么连?

zhiliao_TTowLy 发表时间:2021-08-19
3 个回答
已采纳
粉丝:40人 关注:7人

都可以互联。

只要做好IRF配置和irf-port的端口绑定就可以了。

以下是IRF的配置举例:

1.8.2  IRF典型配置举例(BFD MAD检测方式)

1. 组网需求

由于网络规模迅速扩大,当前中心交换机(Device A)转发能力已经不能满足需求,现需要在保护现有投资的基础上将网络转发能力提高一倍,并要求网络易管理、易维护。

2. 组网图

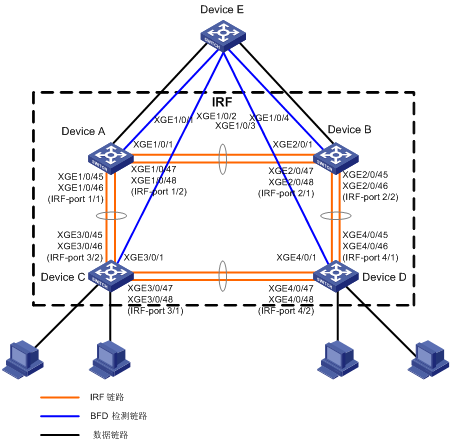

图1-15 IRF典型配置组网图(BFD MAD检测方式)



3. 配置思路

·     Device A处于局域网的汇聚层,为了将汇聚层的转发能力提高三倍,需要另外增加三台设备Device B、Device C和Device D。

·     鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点,所以本例使用IRF技术构建网络汇聚层(即在四台设备上配置IRF功能),每台成员设备与上层设备Device E之间均有一条上行链路连接。

·     为了防止IRF链路故障导致IRF分裂,网络中存在两个配置冲突的IRF,需要启用MAD检测功能。本例中我们采用BFD MAD检测方式来监测IRF的状态,并使用成员设备与上层设备间的专用链路传递BFD MAD报文。

·     在选择IRF物理端口时,建议使用位于同一组内的SFP+口。

4. 配置步骤

(1)     配置Device A

根据图1-15选定IRF物理端口并关闭这些端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 1/0/45 to ten-gigabitethernet 1/0/48

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口1/1,并将它与物理端口Ten-GigabitEthernet1/0/45和Ten-GigabitEthernet1/0/46绑定。

[Sysname] irf-port 1/1

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/45

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/46

[Sysname-irf-port1/1] quit

配置IRF端口1/2,并将它与物理端口Ten-GigabitEthernet1/0/47和Ten-GigabitEthernet1/0/48绑定。

[Sysname] irf-port 1/2

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/47

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/48

[Sysname-irf-port1/2] quit

开启Ten-GigabitEthernet1/0/45~Ten-GigabitEthernet1/0/48端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 1/0/45 to ten-gigabitethernet 1/0/48

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(2)     配置Device B

将Device B的成员编号配置为2,并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 2

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

根据图1-15选定IRF物理端口并进行物理连线。

重新登录到设备,关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 2/0/45 to ten-gigabitethernet 2/0/48

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口2/1,并将它与物理端口Ten-GigabitEthernet2/0/47和Ten-GigabitEthernet2/0/48绑定。

[Sysname] irf-port 2/1

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/47

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/48

[Sysname-irf-port2/1] quit

配置IRF端口2/2,并将它与物理端口Ten-GigabitEthernet2/0/45和Ten-GigabitEthernet2/0/46绑定。

[Sysname] irf-port 2/2

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/45

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/46

开启Ten-GigabitEthernet2/0/45~Ten-GigabitEthernet2/0/48端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 2/0/45 to ten-gigabitethernet 2/0/48

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(3)     Device A和Device B间将会进行主设备竞选,竞选失败的一方将重启,重启完成后,IRF形成。

(4)     配置Device C

将Device C的成员编号配置为3,并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 3

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

根据图1-15选定IRF物理端口并进行物理连线。

重新登录到设备,关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 3/0/45 to ten-gigabitethernet 3/0/48

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口3/1,并将它与物理端口Ten-GigabitEthernet3/0/47和Ten-GigabitEthernet3/0/48绑定。

[Sysname] irf-port 3/1

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/47

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/48

[Sysname-irf-port3/1] quit

配置IRF端口3/2,并将它与物理端口Ten-GigabitEthernet3/0/45和Ten-GigabitEthernet3/0/46绑定。

[Sysname] irf-port 3/2

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/45

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/46

[Sysname-irf-port3/2] quit

开启Ten-GigabitEthernet3/0/45~Ten-GigabitEthernet3/0/48端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 3/0/45 to ten-gigabitethernet 3/0/48

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(5)     Device C将自动重启,加入Device A和Device B已经形成的IRF。

(6)     配置Device D

将Device D的成员编号配置为4,并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 4

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

根据图1-15选定IRF物理端口并进行物理连线。

重新登录到设备,关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 4/0/45 to ten-gigabitethernet 4/0/48

[Sysname-if-range] shutdown

[Sysname-if-range] quit

配置IRF端口4/1,并将它与物理端口Ten-GigabitEthernet4/0/45和Ten-GigabitEthernet4/0/46绑定。

[Sysname] irf-port 4/1

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/45

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/46

[Sysname-irf-port4/1] quit

配置IRF端口4/2,并将它与物理端口Ten-GigabitEthernet4/0/47和Ten-GigabitEthernet4/0/48绑定。

[Sysname] irf-port 4/2

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/47

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/48

[Sysname-irf-port4/2] quit

开启Ten-GigabitEthernet4/0/45~Ten-GigabitEthernet4/0/48端口,并保存配置。

[Sysname] interface range ten-gigabitethernet 4/0/45 to ten-gigabitethernet 4/0/48

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(7)     Device D将自动重启,加入Device A、Device B和Device C已经形成的IRF。

(8)     配置BFD MAD

创建VLAN 3,并将端口Ten-GigabitEthernet1/0/1、Ten-GigabitEthernet2/0/1、Ten-GigabitEthernet3/0/1和Ten-GigabitEthernet4/0/1加入VLAN 3中。

[Sysname] vlan 3

[Sysname-vlan3] port ten-gigabitethernet 1/0/1 ten-gigabitethernet 2/0/1 ten-gigabitethernet 3/0/1 ten-gigabitethernet 4/0/1

[Sysname-vlan3] quit

创建VLAN接口3,并配置MAD IP地址。

[Sysname] interface vlan-interface 3

[Sysname-Vlan-interface3] mad bfd enable

[Sysname-Vlan-interface3] mad ip address 192.168.2.1 24 member 1

[Sysname-Vlan-interface3] mad ip address 192.168.2.2 24 member 2

[Sysname-Vlan-interface3] mad ip address 192.168.2.3 24 member 3

[Sysname-Vlan-interface3] mad ip address 192.168.2.4 24 member 4

[Sysname-Vlan-interface3] quit

因为BFD MAD和生成树功能互斥,所以在Ten-GigabitEthernet1/0/1、Ten-GigabitEthernet2/0/1、Ten-GigabitEthernet3/0/1和Ten-GigabitEthernet4/0/1端口上关闭生成树协议。

[Sysname] interface range ten-gigabitethernet 1/0/1 ten-gigabitethernet 2/0/1 ten-gigabitethernet 3/0/1 ten-gigabitethernet 4/0/1

[Sysname-if-range] undo stp enable

[Sysname-if-range] quit

(9)     配置中间设备Device E

Device E作为中间设备来透传BFD MAD报文,协助IRF中的四台成员设备进行多Active检测。

注意

如果中间设备是一个IRF系统,则必须通过配置确保其IRF域编号与被检测的IRF系统不同。



创建VLAN 3,并将端口Ten-GigabitEthernet1/0/1~Ten-GigabitEthernet1/0/4加入VLAN 3中,用于转发BFD MAD报文。

<DeviceE> system-view

[DeviceE] vlan 3

[DeviceE-vlan3] port ten-gigabitethernet 1/0/1 to ten-gigabitethernet 1/0/4

[DeviceE-vlan3] quit

粉丝:5人 关注:1人

49对49,50对50

粉丝:0人 关注:3人

建议交叉
