堆叠，分裂检测

以下是配置举例，请参考：

1.9.3  IRF典型配置举例（ARP MAD检测方式）

1. 组网需求

如图1-16所示，配置Device A、Device B、Device C和Device D组成IRF设备。配置ARP MAD进行分裂检测。为防止环路发生，在IRF和Device E上启用生成树功能。

2. 组网图

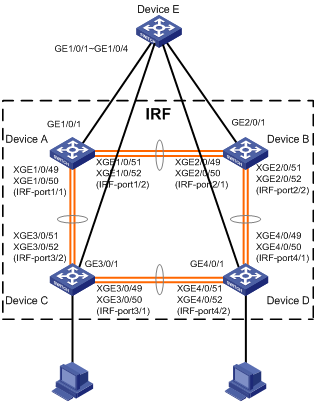

图1-16 IRF典型配置组网图（ARP MAD检测方式）

‌

3. 配置步骤

(1)     配置Device A

# 根据图1-16选定IRF物理端口并关闭这些端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 1/0/49 to ten-gigabitethernet 1/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口1/1，并将它与物理端口Ten-GigabitEthernet1/0/49和Ten-GigabitEthernet1/0/50绑定。

[Sysname] irf-port 1/1

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/49

[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/50

[Sysname-irf-port1/1] quit

# 配置IRF端口1/2，并将它与物理端口Ten-GigabitEthernet1/0/51和Ten-GigabitEthernet1/0/52绑定。

[Sysname] irf-port 1/2

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/51

[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/52

[Sysname-irf-port1/2] quit

# 开启Ten-GigabitEthernet1/0/49～Ten-GigabitEthernet1/0/52端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 1/0/49 to ten-gigabitethernet 1/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(2)     配置Device B

# 将Device B的成员编号配置为2，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 2

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

# 根据图1-16选定IRF物理端口并进行物理连线。

# 重新登录到设备，关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 2/0/49 to ten-gigabitethernet 2/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口2/1，并将它与物理端口Ten-GigabitEthernet2/0/49和Ten-GigabitEthernet2/0/50绑定。

[Sysname] irf-port 2/1

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/49

[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/50

[Sysname-irf-port2/1] quit

# 配置IRF端口2/2，并将它与物理端口Ten-GigabitEthernet2/0/51和Ten-GigabitEthernet2/0/52绑定。

[Sysname] irf-port 2/2

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/51

[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/52

# 开启Ten-GigabitEthernet2/0/49～Ten-GigabitEthernet2/0/52端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 2/0/49 to ten-gigabitethernet 2/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(3)     Device A和Device B间将会进行主设备竞选，竞选失败的一方将重启，重启完成后，IRF形成。

(4)     配置Device C

# 将Device C的成员编号配置为3，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 3

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

# 根据图1-16选定IRF物理端口并进行物理连线。

# 重新登录到设备，关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 3/0/49 to ten-gigabitethernet 3/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口3/1，并将它与物理端口Ten-GigabitEthernet3/0/49和Ten-GigabitEthernet3/0/50绑定。

[Sysname] irf-port 3/1

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/49

[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/50

[Sysname-irf-port3/1] quit

# 配置IRF端口3/2，并将它与物理端口Ten-GigabitEthernet3/0/51和Ten-GigabitEthernet3/0/52绑定。

[Sysname] irf-port 3/2

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/51

[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/52

[Sysname-irf-port3/2] quit

# 开启Ten-GigabitEthernet3/0/49～Ten-GigabitEthernet3/0/52端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 3/0/49 to ten-gigabitethernet 3/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(5)     Device C将自动重启，加入Device A和Device B已经形成的IRF。

(6)     配置Device D

# 将Device D的成员编号配置为4，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 4

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

# 根据图1-16选定IRF物理端口并进行物理连线。

# 重新登录到设备，关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range ten-gigabitethernet 4/0/49 to ten-gigabitethernet 4/0/52

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口4/1，并将它与物理端口Ten-GigabitEthernet4/0/49和Ten-GigabitEthernet4/0/50绑定。

[Sysname] irf-port 4/1

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/49

[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/50

[Sysname-irf-port4/1] quit

# 配置IRF端口4/2，并将它与物理端口Ten-GigabitEthernet4/0/51和Ten-GigabitEthernet4/0/52绑定。

[Sysname] irf-port 4/2

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/51

[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/52

[Sysname-irf-port4/2] quit

# 开启Ten-GigabitEthernet4/0/49～Ten-GigabitEthernet4/0/52端口，并保存配置。

[Sysname] interface range ten-gigabitethernet 4/0/49 to ten-gigabitethernet 4/0/52

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(7)     Device D将自动重启，加入Device A、Device B和Device C已经形成的IRF。

(8)     配置ARP MAD

# 在IRF上全局使能生成树协议，并配置MST域，以防止环路的发生。

<Sysname> system-view

[Sysname] stp global enable

[Sysname] stp region-configuration

[Sysname-mst-region] region-name arpmad

[Sysname-mst-region] instance 1 vlan 3

[Sysname-mst-region] active region-configuration

# 将IRF配置为桥MAC立即改变。

[Sysname] undo irf mac-address persistent

# 设置IRF域编号为1。

[Sysname] irf domain 1

# 创建VLAN 3，并将端口GigabitEthernet1/0/1、GigabitEthernet2/0/1、GigabitEthernet3/0/1和GigabitEthernet4/0/1加入VLAN 3中。

[Sysname] vlan 3

[Sysname-vlan3] port gigabitethernet 1/0/1 gigabitethernet 2/0/1 gigabitethernet 3/0/1 gigabitethernet 4/0/1

[Sysname-vlan3] quit

# 创建VLAN-interface3，并配置IP地址，使能ARP MAD检测功能。

[Sysname] interface vlan-interface 3

[Sysname-Vlan-interface3] ip address 192.168.2.1 24

[Sysname-Vlan-interface3] mad arp enable

 You need to assign a domain ID (range: 0-4294967295)

 [Current domain is: 1]:

 The assigned  domain ID is: 1

(9)     配置中间设备Device E

Device E作为中间设备来转发、处理ARP报文，协助IRF中的四台成员设备进行多Active检测。从节约成本的角度考虑，使用一台支持ARP功能的交换机即可。

# 在全局使能生成树协议，并配置MST域，以防止环路的发生。

<DeviceE> system-view

[DeviceE] stp global enable

[DeviceE] stp region-configuration

[DeviceE-mst-region] region-name arpmad

[DeviceE-mst-region] instance 1 vlan 3

[DeviceE-mst-region] active region-configuration

# 创建VLAN 3，并将端口GigabitEthernet1/0/1～GigabitEthernet1/0/4加入VLAN 3中，用于转发ARP MAD报文。

[DeviceE] vlan 3

[DeviceE-vlan3] port gigabitethernet 1/0/1 to gigabitethernet 1/0/4

[DeviceE-vlan3] quit
