问题描述：
两台AC控制器做IRF，MAD检测用ARP，这个必须要有中间设备配合才能实现吗？
组网及组网描述：
- 2021-08-23提问
- 举报
-
(0)
最佳答案
没有中间设备也是可以的，案例如下
1 简介
IRF是H3C自主研发的网络设备虚拟化技术，可以为用户提供高密度接入能力、高性能转发能力、以及1：N设备级备份能力的网络汇聚或核心层解决方案。本文介绍了两台AC通过直连组成IRF的典型配置案例。
2 配置前提
本文档适用于使用Comware V7软件版本的无线控制器和接入点产品，不严格与具体硬件版本对应，如果使用过程中与产品实际情况有差异，请参考相关产品手册，或以设备实际情况为准。
本文档中的配置均是在实验室环境下进行的配置和验证，配置前设备的所有参数均采用出厂时的缺省配置。如果您已经对设备进行了配置，为了保证配置效果，请确认现有配置和以下举例中的配置不冲突。
本文档假设您已了解IRF和以太网链路聚合等相关特性。
3 配置举例
3.1 组网需求
如图1所示，AC 1与AC 2通过直连链路建立IRF，IRF与交换机Switch之间建立动态聚合链路，用于LACP MAD检测和业务报文转发。
图1 双机直连IRF组网图
3.2 配置注意事项
1. 组建IRF时的注意事项
· 一个IRF中允许加入的成员设备的数量存在上限。如果超过上限，则不允许新的成员设备加入。
· IRF中所有成员设备的软件版本必须相同，如果有软件版本不同的设备要加入IRF，请确保IRF的启动文件同步加载功能处于开启状态。
· 如果两个IRF的桥MAC地址相同，请修改其中一个IRF的桥MAC地址，否则，它们不能合并为一个IRF。
· 在IRF分裂后，以及再次合并前，请确保各成员设备上IRF的相关配置和分裂前的保持一致。
· IRF组网环境中，两台设备可以直连，也可以使用中间交换设备，多于两台设备的组网，中间必须使用交换设备。
· 配置成员编号时，必须保证各成员AC设备的成员编号唯一，且需重启该设备后配置才可生效。
· 配置成员拓扑域和检测域编号时，必须保证各成员AC设备之间拓扑域编号相同和检测域编号相同。
· 每个成员AC设备上只能创建与其成员编号对应的IRF逻辑端口，并且只能绑定相同速率的物理端口。绑定物理端口后，必须保存配置重启该成员设备或者执行激活IRF端口下的配置后才能生效。
· IRF建立成功后再在IRF上配置二层动态聚合口用于传输业务报文。
2. IRF形成后的注意事项
· 设备不允许使用shutdown命令关闭从设备上最后一个处于up状态的控制通道所在的物理接口。如果确实需要关闭该IRF链路，可以在主设备的对应接口下执行shutdown命令。
· 在IRF上对IRF报文和业务报文进行二层隔离，避免相互干扰。
· 在IRF组网环境中，业务链路跨板聚合时，交换机侧的链路聚合，不能配置为per-packet方式。
· IRF环境下，不支持配置NAT功能。
· 当两台设备间存在多条正常运行的IRF物理链路时，必须先对端口进行shutdown操作，才能取消IRF端口和IRF物理端口的绑定关系。
3.3 配置步骤
3.3.1 配置Switch
# 创建二层聚合接口1，并配置该聚合接口对应的聚合组工作在动态聚合模式下。
<Switch> system-view
[Switch] interface bridge-aggregation 1
[Switch-Bridge-Aggregation1] link-aggregation mode dynamic
[Switch-Bridge-Aggregation1] quit
# 将端口GigabitEthernet1/0/1加入到聚合组1中。
[Switch] interface gigabitethernet 1/0/1
[Switch-GigabitEthernet1/0/1] port link-aggregation group 1
[Switch-GigabitEthernet1/0/1] quit
# 将端口GigabitEthernet1/0/2加入到聚合组1中。
[Switch] interface gigabitethernet 1/0/2
[Switch-GigabitEthernet1/0/2] port link-aggregation group 1
[Switch-GigabitEthernet1/0/2] quit
# 开启聚合流量重定向功能，实现聚合链路上流量的不中断。
[Switch] link-aggregation lacp traffic-redirect-notification enable
3.3.2 配置AC 1
(1) 配置IRF端口
# 创建IRF端口1，并将端口Ten-GigabitEthernet1/0/25加入到IRF端口1。
<AC1> system-view
[AC1] irf-port 1
[AC1-irf-port1] port group interface ten-gigabitethernet 1/0/25
[AC1-irf-port1] quit
(2) 配置成员优先级
# 配置AC 1的优先级为2，用于保证AC 1可竞选为主设备。
[AC1] irf member 1 priority 2
(3) 激活IRF端口
# 保存配置并激活IRF端口配置。
[AC1] save
The current configuration will be written to the device. Are you sure? [Y/N]:y
Please input the file name(*.cfg)[cfa0:/startup.cfg]
(To leave the existing filename unchanged, press the enter key):
Validating file. Please wait...
Saved the current configuration to mainboard device successfully.
[AC1] irf-port-configuration active
3.3.3 配置AC 2
(1) 配置成员编号
# 配置AC 2的成员编号为2，并重启设备使其生效。
<AC2> system-view
[AC2] irf member 1 renumber 2
Renumbering the member ID may result in configuration change or loss. Continue?[
Y/N]:y
[AC2] quit
<AC2> reboot
Start to check configuration with next startup configuration file, please wait..
.......DONE!
Current configuration may be lost after the reboot, save current configuration?
[Y/N]:y
Please input the file name(*.cfg)[cfa0:/startup.cfg]
(To leave the existing filename unchanged, press the enter key):
cfa0:/startup.cfg exists, overwrite? [Y/N]:y
Validating file. Please wait...
Saved the current configuration to mainboard device successfully.
This command will reboot the device. Continue? [Y/N]:y
Now rebooting, please wait...
(2) 配置IRF端口
# 创建IRF端口2，并将端口Ten-GigabitEthernet2/0/25加入到IRF端口2。
<AC2> system-view
[AC2] irf-port 2
[AC2-irf-port2] port group interface ten-gigabitethernet 2/0/25
[AC2-irf-port2] quit
(3) 激活IRF端口
# 保存配置并激活IRF端口配置。
[AC2] save
The current configuration will be written to the device. Are you sure? [Y/N]:y
Please input the file name(*.cfg)[cfa0:/startup.cfg]
(To leave the existing filename unchanged, press the enter key):
Validating file. Please wait...
Saved the current configuration to mainboard device successfully.
[AC2] irf-port-configuration active
System is starting...
# 完成以上配置后，AC 2会竞选成为备设备，和AC 1组成IRF。
3.3.4 配置IRF
# 将系统的名称设置为IRF以示区别。
<AC1> system-view
[AC1] system-name IRF
# 配置成员设备1的描述信息为AC 1，成员设备2的描述信息为AC 2。
[IRF] irf member 1 description AC 1
[IRF] irf member 2 description AC 2
# 创建二层聚合接口1，并配置该聚合接口对应的聚合组工作在动态聚合模式下。
[IRF] interface bridge-aggregation 1
[IRF-Bridge-Aggregation1] link-aggregation mode dynamic
# 开启LACP MAD检测功能。
[IRF-Bridge-Aggregation1] mad enable
[IRF-Bridge-Aggregation1] quit
# 开启聚合流量重定向功能，实现聚合链路上流量的不中断。
[IRF] link-aggregation lacp traffic-redirect-notification enable
# 将端口GigabitEthernet1/0/1加入到聚合组1中。
[IRF] interface gigabitethernet 1/0/1
[IRF-GigabitEthernet1/0/1] port link-aggregation group 1
[IRF-GigabitEthernet1/0/1] quit
# 将端口GigabitEthernet2/0/1加入到聚合组1中。
[IRF] interface gigabitethernet 2/0/1
[IRF-GigabitEthernet2/0/1] port link-aggregation group 1
[IRF-GigabitEthernet2/0/1] quit
3.4 验证配置
(1) IRF建立好后可在IRF上使用命令display irf查看IRF信息。AC 1的优先级高于AC 2，所以AC 1为主设备。
[IRF] display irf
Member ID Role Priority CPU MAC Description
*1 Master 2 50da-0051-2608 AC 1
+2 Standby 1 50da-0051-2670 AC 2
--------------------------------------------------
The asterisk (*) indicates the master.
The plus sign (+) indicates the device through which you are logged in.
The right angle bracket (>) indicates the device's stack capability is disabled.
Bridge MAC of the IRF: 50da-0051-2608
Auto upgrade : Enabled
MAC persistence : 6 min
Topo-domain ID : 0
Auto merge : Enabled
(2) IRF建立好后可在IRF上使用命令display irf link查看IRF链路状态信息，IRF端口都为Up状态。
[IRF] display irf link
Member ID Member Interfaces Status
1 XGE1/0/25(ctrl&data) Up
2 XGE2/0/25(ctrl&data) Up
(3) 在IRF上使用命令display link-aggregation verbose查看聚合组1的详细信息。两个成员端口都处于聚合组1中且为选中状态。
[IRF] display link-aggregation verbose
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Port Status: S -- Selected, U -- Unselected, I -- Individual
Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,
D -- Synchronization, E -- Collecting, F -- Distributing,
G -- Defaulted, H -- Expired
Aggregate Interface: Bridge-Aggregation1
Aggregation Mode: Dynamic
Loadsharing Type: Shar
System ID: 0x8000, 50da-0051-2608
Local:
Port Status Priority Oper-Key Flag
--------------------------------------------------------------------------------
GE1/0/1 S 32768 1 {ACDEF}
GE2/0/1 S 32768 1 {ACDEF}
Remote:
Actor Partner Priority Oper-Key SystemID Flag
--------------------------------------------------------------------------------
GE1/0/1 1 32768 1 0x8000, 3897-d633-f3c6 {ACDEF}
GE2/0/1 2 32768 1 0x8000, 3897-d633-f3c6 {ACDEF}
(4) 在Switch上使用命令display link-aggregation verbose查看聚合组1的详细信息。2个成员端口都处于聚合组1中且为选中状态。
[Switch] display link-aggregation verbose
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Port Status: S -- Selected, U -- Unselected,
I -- Individual, * -- Management port
Flags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,
D -- Synchronization, E -- Collecting, F -- Distributing,
G -- Defaulted, H -- Expired
Aggregate Interface: Bridge-Aggregation1
Aggregation Mode: Dynamic
Loadsharing Type: Shar
Management VLAN : None
System ID: 0x8000, 3897-d633-f3c6
Local:
Port Status Priority Oper-Key Flag
--------------------------------------------------------------------------------
GE1/0/1 S 32768 1 {ACDEF}
GE1/0/2 S 32768 1 {ACDEF}
Remote:
Actor Partner Priority Oper-Key SystemID Flag
--------------------------------------------------------------------------------
GE1/0/1 2 32768 1 0x8000, 50da-0051-2608 {ACDEF}
GE1/0/2 31 32768 1 0x8000, 50da-0051-2608 {ACDEF}
3.5 配置文件
· IRF：
#
sysname IRF
#
irf mac-address persistent timer
irf auto-update enable
irf auto-merge enable
irf member 1 priority 2
irf member 2 priority 1
irf member 1 description AC 1
irf member 2 description AC 2
#
link-aggregation lacp traffic-redirect-notification enable
#
irf-port 1
port group interface Ten-GigabitEthernet1/0/25
#
irf-port 2
port group interface Ten-GigabitEthernet2/0/25
#
interface Bridge-Aggregation1
link-aggregation mode dynamic
#
interface GigabitEthernet1/0/1
port link-aggregation group 1
#
interface GigabitEthernet2/0/1
port link-aggregation group 1
#
· Switch：
#
link-aggregation lacp traffic-redirect-notification enable
#
interface Bridge-Aggregation1
link-aggregation mode dynamic
#
interface GigabitEthernet1/0/1
port link-aggregation group 1
#
interface GigabitEthernet1/0/2
port link-aggregation group 1
#
- 2021-08-23回答
- 评论(1)
- 举报
-
(0)
我看你这个是lacp的，不是arp mad
没有中间设备也是可以的。
1.8 IRF典型配置举例
1.8.1 IRF典型配置举例（LACP MAD检测方式）
1. 组网需求
由于公司人员激增，接入层交换机提供的端口数目已经不能满足PC的接入需求。现需要在保护现有投资的基础上扩展端口接入数量，并要求网络易管理、易维护。
2. 组网图

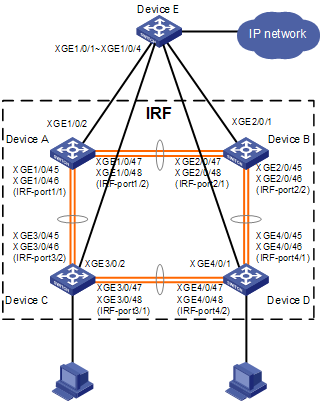

图1-14 IRF典型配置组网图（LACP MAD检测方式）
3. 配置思路
· Device A提供的接入端口数目已经不能满足网络需求，需要另外增加三台设备Device B、Device C和Device D。
· 鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建接入层（即在四台设备上配置IRF功能）。
· 为了防止IRF链路故障导致IRF分裂，网络中存在两个配置冲突的IRF，需要启用MAD检测功能。因为网络中有一台中间设备Device E，支持LACP协议，因此可采用LACP MAD检测。
· 为提高IRF链路的性能和可靠性，在成员设备间使用聚合IRF链路方式进行连接。
· 在选择IRF物理端口时，建议使用位于同一组内的SFP+口。
4. 配置步骤
# 根据图1-14选定IRF物理端口并关闭这些端口。为便于配置，下文中将使用接口批量配置功能关闭和开启物理端口，关于接口批量配置的介绍，请参见“二层技术-以太网交换配置指导”。
[Sysname] interface range ten-gigabitethernet 1/0/45 to ten-gigabitethernet 1/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口1/1，并将它与物理端口Ten-GigabitEthernet1/0/45和Ten-GigabitEthernet1/0/46绑定。
[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/45
[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/46
[Sysname-irf-port1/1] quit
# 配置IRF端口1/2，并将它与物理端口Ten-GigabitEthernet1/0/47和Ten-GigabitEthernet1/0/48绑定。
[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/47
[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/48
[Sysname-irf-port1/2] quit
# 开启Ten-GigabitEthernet1/0/45～Ten-GigabitEthernet1/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 1/0/45 to ten-gigabitethernet 1/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
# 将Device B的成员编号配置为2，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 2
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 2/0/45 to ten-gigabitethernet 2/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口2/1，并将它与物理端口Ten-GigabitEthernet2/0/47和Ten-GigabitEthernet2/0/48绑定。
[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/47
[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/48
[Sysname-irf-port2/1] quit
# 配置IRF端口2/2，并将它与物理端口Ten-GigabitEthernet2/0/45和Ten-GigabitEthernet2/0/46绑定。
[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/45
[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/46
# 开启Ten-GigabitEthernet2/0/45～Ten-GigabitEthernet2/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 2/0/45 to ten-gigabitethernet 2/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(3) Device A和Device B间将会进行主设备竞选，竞选失败的一方将重启，重启完成后，IRF形成。
(4) 配置Device C
# 将Device C的成员编号配置为3，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 3
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 3/0/45 to ten-gigabitethernet 3/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口3/1，并将它与物理端口Ten-GigabitEthernet3/0/47和Ten-GigabitEthernet3/0/48绑定。
[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/47
[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/48
[Sysname-irf-port3/1] quit
# 配置IRF端口3/2，并将它与物理端口Ten-GigabitEthernet3/0/45和Ten-GigabitEthernet3/0/46绑定。
[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/45
[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/46
[Sysname-irf-port3/2] quit
# 开启Ten-GigabitEthernet3/0/45～Ten-GigabitEthernet3/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 3/0/45 to ten-gigabitethernet 3/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(5) Device C将自动重启，加入Device A和Device B已经形成的IRF。
(6) 配置Device D
# 将Device D的成员编号配置为4，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 4
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 4/0/45 to ten-gigabitethernet 4/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口4/1，并将它与物理端口Ten-GigabitEthernet4/0/45和Ten-GigabitEthernet4/0/46绑定。
[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/45
[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/46
[Sysname-irf-port4/1] quit
# 配置IRF端口4/2，并将它与物理端口Ten-GigabitEthernet4/0/47和Ten-GigabitEthernet4/0/48绑定。
[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/47
[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/48
[Sysname-irf-port4/2] quit
# 开启Ten-GigabitEthernet4/0/45～Ten-GigabitEthernet4/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 4/0/45 to ten-gigabitethernet 4/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(7) Device D将自动重启，加入Device A、Device B和Device C已经形成的IRF。
(8) 配置LACP MAD
# 设置IRF域编号为1。
[Sysname] irf domain 1
# 创建一个动态聚合接口，并使能LACP MAD检测功能。
[Sysname] interface bridge-aggregation 2
[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic
[Sysname-Bridge-Aggregation2] mad enable
You need to assign a domain ID (range: 0-4294967295)
[Current domain is: 1]:
The assigned domain ID is: 1
Info: MAD LACP only enable on dynamic aggregation interface.
[Sysname-Bridge-Aggregation2] quit
# 在聚合接口中添加成员端口Ten-GigabitEthernet1/0/2、Ten-GigabitEthernet2/0/1、Ten-GigabitEthernet3/0/2和Ten-GigabitEthernet4/0/1，用于Device A和Device B实现LACP MAD检测。
[Sysname-if-range] port link-aggregation group 2
[Sysname-if-range] quit
Device E作为中间设备来转发、处理LACP协议报文，协助IRF中的四台成员设备进行多Active检测。从节约成本的角度考虑，使用一台支持LACP协议扩展功能的交换机即可。
如果中间设备是一个IRF系统，则必须通过配置确保其IRF域编号与被检测的IRF系统不同。
# 创建一个动态聚合接口。
[Sysname] interface bridge-aggregation 2
[Sysname-Bridge-Aggregation2] link-aggregation mode dynamic
[Sysname-Bridge-Aggregation2] quit
# 在聚合接口中添加成员端口Ten-GigabitEthernet1/0/1～Ten-GigabitEthernet1/0/4，用于帮助LACP MAD检测。
[Sysname] interface range ten-gigabitethernet 1/0/1 to ten-gigabitethernet 1/0/4
[Sysname-if-range] port link-aggregation group 2
[Sysname-if-range] quit
1.8.2 IRF典型配置举例（BFD MAD检测方式）
1. 组网需求
由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上将网络转发能力提高一倍，并要求网络易管理、易维护。
2. 组网图
图1-15 IRF典型配置组网图（BFD MAD检测方式）
3. 配置思路
· Device A处于局域网的汇聚层，为了将汇聚层的转发能力提高三倍，需要另外增加三台设备Device B、Device C和Device D。
· 鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建网络汇聚层（即在四台设备上配置IRF功能），每台成员设备与上层设备Device E之间均有一条上行链路连接。
· 为了防止IRF链路故障导致IRF分裂，网络中存在两个配置冲突的IRF，需要启用MAD检测功能。本例中我们采用BFD MAD检测方式来监测IRF的状态，并使用成员设备与上层设备间的专用链路传递BFD MAD报文。
· 在选择IRF物理端口时，建议使用位于同一组内的SFP+口。
4. 配置步骤
[Sysname] interface range ten-gigabitethernet 1/0/45 to ten-gigabitethernet 1/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口1/1，并将它与物理端口Ten-GigabitEthernet1/0/45和Ten-GigabitEthernet1/0/46绑定。
[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/45
[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/46
[Sysname-irf-port1/1] quit
# 配置IRF端口1/2，并将它与物理端口Ten-GigabitEthernet1/0/47和Ten-GigabitEthernet1/0/48绑定。
[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/47
[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/48
[Sysname-irf-port1/2] quit
# 开启Ten-GigabitEthernet1/0/45～Ten-GigabitEthernet1/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 1/0/45 to ten-gigabitethernet 1/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
# 将Device B的成员编号配置为2，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 2
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 2/0/45 to ten-gigabitethernet 2/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口2/1，并将它与物理端口Ten-GigabitEthernet2/0/47和Ten-GigabitEthernet2/0/48绑定。
[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/47
[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/48
[Sysname-irf-port2/1] quit
# 配置IRF端口2/2，并将它与物理端口Ten-GigabitEthernet2/0/45和Ten-GigabitEthernet2/0/46绑定。
[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/45
[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/46
# 开启Ten-GigabitEthernet2/0/45～Ten-GigabitEthernet2/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 2/0/45 to ten-gigabitethernet 2/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(3) Device A和Device B间将会进行主设备竞选，竞选失败的一方将重启，重启完成后，IRF形成。
(4) 配置Device C
# 将Device C的成员编号配置为3，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 3
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 3/0/45 to ten-gigabitethernet 3/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口3/1，并将它与物理端口Ten-GigabitEthernet3/0/47和Ten-GigabitEthernet3/0/48绑定。
[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/47
[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/48
[Sysname-irf-port3/1] quit
# 配置IRF端口3/2，并将它与物理端口Ten-GigabitEthernet3/0/45和Ten-GigabitEthernet3/0/46绑定。
[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/45
[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/46
[Sysname-irf-port3/2] quit
# 开启Ten-GigabitEthernet3/0/45～Ten-GigabitEthernet3/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 3/0/45 to ten-gigabitethernet 3/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(5) Device C将自动重启，加入Device A和Device B已经形成的IRF。
(6) 配置Device D
# 将Device D的成员编号配置为4，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 4
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 4/0/45 to ten-gigabitethernet 4/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口4/1，并将它与物理端口Ten-GigabitEthernet4/0/45和Ten-GigabitEthernet4/0/46绑定。
[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/45
[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/46
[Sysname-irf-port4/1] quit
# 配置IRF端口4/2，并将它与物理端口Ten-GigabitEthernet4/0/47和Ten-GigabitEthernet4/0/48绑定。
[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/47
[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/48
[Sysname-irf-port4/2] quit
# 开启Ten-GigabitEthernet4/0/45～Ten-GigabitEthernet4/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 4/0/45 to ten-gigabitethernet 4/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(7) Device D将自动重启，加入Device A、Device B和Device C已经形成的IRF。
(8) 配置BFD MAD
# 创建VLAN 3，并将端口Ten-GigabitEthernet1/0/1、Ten-GigabitEthernet2/0/1、Ten-GigabitEthernet3/0/1和Ten-GigabitEthernet4/0/1加入VLAN 3中。
[Sysname-vlan3] port ten-gigabitethernet 1/0/1 ten-gigabitethernet 2/0/1 ten-gigabitethernet 3/0/1 ten-gigabitethernet 4/0/1
[Sysname-vlan3] quit
# 创建VLAN接口3，并配置MAD IP地址。
[Sysname] interface vlan-interface 3
[Sysname-Vlan-interface3] mad bfd enable
[Sysname-Vlan-interface3] mad ip address 192.168.2.1 24 member 1
[Sysname-Vlan-interface3] mad ip address 192.168.2.2 24 member 2
[Sysname-Vlan-interface3] mad ip address 192.168.2.3 24 member 3
[Sysname-Vlan-interface3] mad ip address 192.168.2.4 24 member 4
[Sysname-Vlan-interface3] quit
# 因为BFD MAD和生成树功能互斥，所以在Ten-GigabitEthernet1/0/1、Ten-GigabitEthernet2/0/1、Ten-GigabitEthernet3/0/1和Ten-GigabitEthernet4/0/1端口上关闭生成树协议。
[Sysname-if-range] undo stp enable
[Sysname-if-range] quit
Device E作为中间设备来透传BFD MAD报文，协助IRF中的四台成员设备进行多Active检测。
如果中间设备是一个IRF系统，则必须通过配置确保其IRF域编号与被检测的IRF系统不同。
# 创建VLAN 3，并将端口Ten-GigabitEthernet1/0/1～Ten-GigabitEthernet1/0/4加入VLAN 3中，用于转发BFD MAD报文。
[DeviceE] vlan 3
[DeviceE-vlan3] port ten-gigabitethernet 1/0/1 to ten-gigabitethernet 1/0/4
[DeviceE-vlan3] quit
1.8.3 IRF典型配置举例（ARP MAD检测方式）
1. 组网需求
由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上提高网络转发能力，并要求网络易管理、易维护。
2. 组网图
图1-16 IRF典型配置组网图（ARP MAD检测方式）
3. 配置思路
· Device A处于局域网的汇聚层，为了将汇聚层的转发能力提高三倍，需要另外增加三台设备Device B、Device C和Device D。
· 鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建网络接入层（即在四台设备上配置IRF功能），每台成员设备与上层设备Device E之间均有一条上行链路连接。
· 为了防止IRF链路故障导致IRF分裂，网络中存在两个配置冲突的IRF，需要启用MAD检测功能。本例中我们采用ARP MAD检测方式来监测IRF的状态，复用上行链路传递ARP MAD报文。为防止环路发生，在IRF和Device E上启用生成树功能。
· 为提高IRF链路的性能和可靠性，在成员设备间使用聚合IRF链路方式进行连接。
· 在选择IRF物理端口时，建议使用位于同一组内的SFP+口。
4. 配置步骤
[Sysname] interface range ten-gigabitethernet 1/0/45 to ten-gigabitethernet 1/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口1/1，并将它与物理端口Ten-GigabitEthernet1/0/45和Ten-GigabitEthernet1/0/46绑定。
[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/45
[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/46
[Sysname-irf-port1/1] quit
# 配置IRF端口1/2，并将它与物理端口Ten-GigabitEthernet1/0/47和Ten-GigabitEthernet1/0/48绑定。
[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/47
[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/48
[Sysname-irf-port1/2] quit
# 开启Ten-GigabitEthernet1/0/45～Ten-GigabitEthernet1/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 1/0/45 to ten-gigabitethernet 1/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
# 将Device B的成员编号配置为2，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 2
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 2/0/45 to ten-gigabitethernet 2/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口2/1，并将它与物理端口Ten-GigabitEthernet2/0/47和Ten-GigabitEthernet2/0/48绑定。
[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/47
[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/48
[Sysname-irf-port2/1] quit
# 配置IRF端口2/2，并将它与物理端口Ten-GigabitEthernet2/0/45和Ten-GigabitEthernet2/0/46绑定。
[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/45
[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/46
# 开启Ten-GigabitEthernet2/0/45～Ten-GigabitEthernet2/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 2/0/45 to ten-gigabitethernet 2/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(3) Device A和Device B间将会进行主设备竞选，竞选失败的一方将重启，重启完成后，IRF形成。
(4) 配置Device C
# 将Device C的成员编号配置为3，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 3
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 3/0/45 to ten-gigabitethernet 3/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口3/1，并将它与物理端口Ten-GigabitEthernet3/0/47和Ten-GigabitEthernet3/0/48绑定。
[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/47
[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/48
[Sysname-irf-port3/1] quit
# 配置IRF端口3/2，并将它与物理端口Ten-GigabitEthernet3/0/45和Ten-GigabitEthernet3/0/46绑定。
[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/45
[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/46
[Sysname-irf-port3/2] quit
# 开启Ten-GigabitEthernet3/0/45～Ten-GigabitEthernet3/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 3/0/45 to ten-gigabitethernet 3/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(5) Device C将自动重启，加入Device A和Device B已经形成的IRF。
(6) 配置Device D
# 将Device D的成员编号配置为4，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 4
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 4/0/45 to ten-gigabitethernet 4/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口4/1，并将它与物理端口Ten-GigabitEthernet4/0/45和Ten-GigabitEthernet4/0/46绑定。
[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/45
[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/46
[Sysname-irf-port4/1] quit
# 配置IRF端口4/2，并将它与物理端口Ten-GigabitEthernet4/0/47和Ten-GigabitEthernet4/0/48绑定。
[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/47
[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/48
[Sysname-irf-port4/2] quit
# 开启Ten-GigabitEthernet4/0/45～Ten-GigabitEthernet4/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 4/0/45 to ten-gigabitethernet 4/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(7) Device D将自动重启，加入Device A、Device B和Device C已经形成的IRF。
(8) 配置ARP MAD
# 在IRF上全局使能生成树协议，并配置MST域，以防止环路的发生。
[Sysname] stp global enable
[Sysname] stp region-configuration
[Sysname-mst-region] region-name arpmad
[Sysname-mst-region] instance 1 vlan 3
[Sysname-mst-region] active region-configuration
# 将IRF配置为桥MAC立即改变。
[Sysname] undo irf mac-address persistent
# 设置IRF域编号为1。
# 创建VLAN 3，并将端口Ten-GigabitEthernet1/0/2、Ten-GigabitEthernet2/0/1、Ten-GigabitEthernet3/0/2和Ten-GigabitEthernet4/0/1加入VLAN 3中。
[Sysname-vlan3] port ten-gigabitethernet 1/0/2 ten-gigabitethernet 2/0/1 ten-gigabitethernet 3/0/2 ten-gigabitethernet 4/0/1
[Sysname-vlan3] quit
# 创建VLAN-interface3，并配置IP地址，使能ARP MAD检测功能。
[Sysname] interface vlan-interface 3
[Sysname-Vlan-interface3] ip address 192.168.2.1 24
[Sysname-Vlan-interface3] mad arp enable
You need to assign a domain ID (range: 0-4294967295)
[Current domain is: 1]:
The assigned domain ID is: 1
Device E作为中间设备来转发、处理ARP报文，协助IRF中的四台成员设备进行多Active检测。从节约成本的角度考虑，使用一台支持ARP功能的交换机即可。
如果中间设备是一个IRF系统，则必须通过配置确保其IRF域编号与被检测的IRF系统不同。
# 在全局使能生成树协议，并配置MST域，以防止环路的发生。
[DeviceE] stp global enable
[DeviceE] stp region-configuration
[DeviceE-mst-region] region-name arpmad
[DeviceE-mst-region] instance 1 vlan 3
[DeviceE-mst-region] active region-configuration
# 创建VLAN 3，并将端口Ten-GigabitEthernet1/0/1～Ten-GigabitEthernet1/0/4加入VLAN 3中，用于转发ARP MAD报文。
[DeviceE-vlan3] port ten-gigabitethernet 1/0/1 to ten-gigabitethernet 1/0/4
[DeviceE-vlan3] quit
1.8.4 IRF典型配置举例（ND MAD检测方式）
1. 组网需求
IPv6网络中，由于网络规模迅速扩大，当前中心交换机（Device A）转发能力已经不能满足需求，现需要在保护现有投资的基础上提高网络转发能力，并要求网络易管理、易维护。
2. 组网图
图1-17 IRF典型配置组网图（ND MAD检测方式）
3. 配置思路
· Device A处于局域网的汇聚层，为了将汇聚层的转发能力提高一倍，需要另外增加三台设备Device B、Device C和Device D。
· 鉴于IRF技术具有管理简便、网络扩展能力强、可靠性高等优点，所以本例使用IRF技术构建网络接入层（即在四台设备上配置IRF功能），每台成员设备与上层设备Device E之间均有一条上行链路连接。
· 为了防止IRF链路故障导致IRF分裂，网络中存在两个配置冲突的IRF，需要启用MAD检测功能。在IPv6环境我们采用ND MAD检测方式来监测IRF的状态，复用上行链路传递ND MAD报文。为防止环路发生，在IRF和Device E上启用生成树功能。
· 为提高IRF链路的性能和可靠性，在成员设备间使用聚合IRF链路方式进行连接。
· 在选择IRF物理端口时，建议使用位于同一组内的SFP+口。
4. 配置步骤
[Sysname] interface range ten-gigabitethernet 1/0/45 to ten-gigabitethernet 1/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口1/1，并将它与物理端口Ten-GigabitEthernet1/0/45和Ten-GigabitEthernet1/0/46绑定。
[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/45
[Sysname-irf-port1/1] port group interface ten-gigabitethernet 1/0/46
[Sysname-irf-port1/1] quit
# 配置IRF端口1/2，并将它与物理端口Ten-GigabitEthernet1/0/47和Ten-GigabitEthernet1/0/48绑定。
[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/47
[Sysname-irf-port1/2] port group interface ten-gigabitethernet 1/0/48
[Sysname-irf-port1/2] quit
# 开启Ten-GigabitEthernet1/0/45～Ten-GigabitEthernet1/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 1/0/45 to ten-gigabitethernet 1/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
# 将Device B的成员编号配置为2，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 2
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 2/0/45 to ten-gigabitethernet 2/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口2/1，并将它与物理端口Ten-GigabitEthernet2/0/47和Ten-GigabitEthernet2/0/48绑定。
[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/47
[Sysname-irf-port2/1] port group interface ten-gigabitethernet 2/0/48
[Sysname-irf-port2/1] quit
# 配置IRF端口2/2，并将它与物理端口Ten-GigabitEthernet2/0/45和Ten-GigabitEthernet2/0/46绑定。
[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/45
[Sysname-irf-port2/2] port group interface ten-gigabitethernet 2/0/46
[Sysname-irf-port2/2] quit
# 开启Ten-GigabitEthernet2/0/45～Ten-GigabitEthernet2/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 2/0/45 to ten-gigabitethernet 2/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(3) Device A和Device B间将会进行主设备竞选，竞选失败的一方将重启，重启完成后，IRF形成。
(4) 配置Device C
# 将Device C的成员编号配置为3，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 3
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 3/0/45 to ten-gigabitethernet 3/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口3/1，并将它与物理端口Ten-GigabitEthernet3/0/47和Ten-GigabitEthernet3/0/48绑定。
[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/47
[Sysname-irf-port3/1] port group interface ten-gigabitethernet 3/0/48
[Sysname-irf-port3/1] quit
# 配置IRF端口3/2，并将它与物理端口Ten-GigabitEthernet3/0/45和Ten-GigabitEthernet3/0/46绑定。
[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/45
[Sysname-irf-port3/2] port group interface ten-gigabitethernet 3/0/46
[Sysname-irf-port3/2] quit
# 开启Ten-GigabitEthernet3/0/45～Ten-GigabitEthernet3/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 3/0/45 to ten-gigabitethernet 3/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(5) Device C将自动重启，加入Device A和Device B已经形成的IRF。
(6) 配置Device D
# 将Device D的成员编号配置为4，并重启设备使新编号生效。
[Sysname] irf member 1 renumber 4
Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y
[Sysname] quit
<Sysname> reboot
# 重新登录到设备，关闭选定的所有IRF物理端口。
[Sysname] interface range ten-gigabitethernet 4/0/45 to ten-gigabitethernet 4/0/48
[Sysname-if-range] shutdown
[Sysname-if-range] quit
# 配置IRF端口4/1，并将它与物理端口Ten-GigabitEthernet4/0/45和Ten-GigabitEthernet4/0/46绑定。
[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/45
[Sysname-irf-port4/1] port group interface ten-gigabitethernet 4/0/46
[Sysname-irf-port4/1] quit
# 配置IRF端口4/2，并将它与物理端口Ten-GigabitEthernet4/0/47和Ten-GigabitEthernet4/0/48绑定。
[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/47
[Sysname-irf-port4/2] port group interface ten-gigabitethernet 4/0/48
[Sysname-irf-port4/2] quit
# 开启Ten-GigabitEthernet4/0/45～Ten-GigabitEthernet4/0/48端口，并保存配置。
[Sysname] interface range ten-gigabitethernet 4/0/45 to ten-gigabitethernet 4/0/48
[Sysname-if-range] undo shutdown
[Sysname-if-range] quit
[Sysname] save
# 激活IRF端口下的配置。
[Sysname] irf-port-configuration active
(7) Device D将自动重启，加入Device A、Device B和Device C已经形成的IRF。
(8) 配置ND MAD
# 在IRF上全局使能生成树协议，并配置MST域，以防止环路的发生。
[Sysname] stp global enable
[Sysname] stp region-configuration
[Sysname-mst-region] region-name ndmad
[Sysname-mst-region] instance 1 vlan 3
[Sysname-mst-region] active region-configuration
# 将IRF配置为桥MAC立即改变。
[Sysname] undo irf mac-address persistent
# 设置IRF域编号为1。
# 创建VLAN 3，并将端口Ten-GigabitEthernet1/0/2、Ten-GigabitEthernet2/0/1、Ten-GigabitEthernet3/0/2和Ten-GigabitEthernet4/0/1加入VLAN 3中。
[Sysname-vlan3] port ten-gigabitethernet 1/0/2 ten-gigabitethernet 2/0/1 ten-gigabitethernet 3/0/2 ten-gigabitethernet 4/0/1
[Sysname-vlan3] quit
# 创建VLAN-interface3，并配置IPv6地址，使能ND MAD检测功能。
[Sysname] interface vlan-interface 3
[Sysname-Vlan-interface3] ipv6 address 2001::1 64
[Sysname-Vlan-interface3] mad nd enable
You need to assign a domain ID (range: 0-4294967295)
[Current domain is: 1]:
The assigned domain ID is: 1
Device E作为中间设备来转发、处理ND报文，协助IRF中的四台成员设备进行多Active检测。从节约成本的角度考虑，使用一台支持ND功能的交换机即可。
如果中间设备是一个IRF系统，则必须通过配置确保其IRF域编号与被检测的IRF系统不同。
# 在全局使能生成树协议，并配置MST域，以防止环路的发生。
[DeviceE] stp global enable
[DeviceE] stp region-configuration
[DeviceE-mst-region] region-name ndmad
[DeviceE-mst-region] instance 1 vlan 3
[DeviceE-mst-region] active region-configuration
# 创建VLAN 3，并将端口Ten-GigabitEthernet1/0/1～Ten-GigabitEthernet1/0/4加入VLAN 3中，用于转发ND MAD报文。
[DeviceE-vlan3] port ten-gigabitethernet 1/0/1 to ten-gigabitethernet 1/0/4
[DeviceE-vlan3] quit
- 2021-08-24回答
- 评论(0)
- 举报
-
(0)
编辑答案
亲~登录后才可以操作哦!
确定你的邮箱还未认证，请认证邮箱或绑定手机后进行当前操作
举报
×
侵犯我的权益
×
侵犯了我企业的权益
×
- 1. 您举报的内容是什么？（请在邮件中列出您举报的内容和链接地址）
- 2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
- 3. 是哪家企业？（营业执照，单位登记证明等证件）
- 4. 您与该企业的关系是？（您是企业法人或被授权人，需提供企业委托授权书）
抄袭了我的内容
×
原文链接或出处
诽谤我
×
- 1. 您举报的内容以及侵犯了您什么权益？（请在邮件中列出您举报的内容、链接地址，并给出简短的说明）
- 2. 您是谁？（身份证明材料，可以是身份证或护照等证件）
对根叔社区有害的内容
×
不规范转载
×
举报说明
我看你这个是lacp的，不是arp mad
