S10510X主控板和业务板在同一平面吗

2021-08-25提问
  • 0关注
  • 1收藏,817浏览
qwh 三段
粉丝:0人 关注:1人

问题描述:

S10510X安装业务板,主控板

最佳答案

粉丝:127人 关注:1人

是的,只有交换网板是在背面

可以参考安装手册

http://www.h3c.com/cn/d_201706/997119_30005_0.htm

暂无评论

1 个回答
粉丝:39人 关注:7人

是的。

可参考如下安装介绍:

1.4  安装交换机

1.4.1  安装滑道和浮动螺母到机柜

说明

S10506和S10510交换机可以使用浮动螺母安装模板来比对滑道和挂耳的浮动螺母安装孔位,关于浮动螺母安装模板更详细的内容,请参见《H3C S10506&S10510交换机快速安装指南》。



1. 安装滑道到机柜

(1)     安装H3C的可伸缩滑道时,请注意区分左右滑道以及滑道的前端和后端,避免装反。左滑道前端标识为“F/L”,右滑道前端标识为“F/R”。

(2)     检查滑道安装位置,请确保将滑道的承载平面和机柜方孔条相邻两个RU(Rack Unit)之间的分界线(整U分界线)对齐。

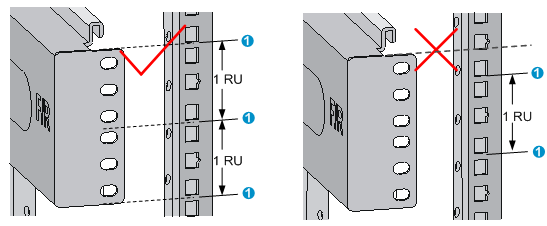

图1-4 滑道安装示意图



(1): 整U分界线



(3)     根据滑道上的安装孔位比对出机柜方孔条上滑道的浮动螺母安装位置,并用记号笔在机柜方孔条上标出起止安装位置。

(4)     在每根机柜方孔条的标记位置安装浮动螺母,一共安装24(6×4)颗浮动螺母。

图1-5 安装浮动螺母



(5)     将一侧滑道紧贴机柜对应侧的方孔条,使滑道前端的安装孔位与机柜前端方孔条的浮动螺母孔位一一对准,然后安装6颗固定螺钉。

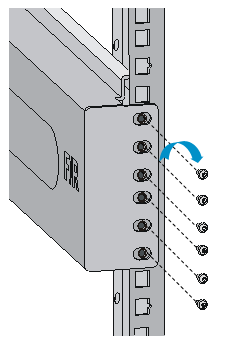

图1-6 用螺钉将滑道固定到浮动螺母孔位





(6)     将滑道保持水平,调节滑道长度,使滑道后端的安装孔位与机柜后端方孔条的浮动螺母孔位紧密贴合,并用螺钉逐一固定。

(7)     用同样的方法,安装另一侧滑道(两侧滑道高度请保持一致,以保证导轨上的设备能水平放置)

2. 安装浮动螺母到机柜

(1)     您可以对照图1-7来定位机柜方孔条上的浮动螺母安装位置,也可以使用其他参照物(比如卷尺)先对照挂耳上的安装孔位标识好安装孔位,再将参照物与机柜方孔条对照,用记号笔在方孔条上标出浮动螺母的安装孔位。

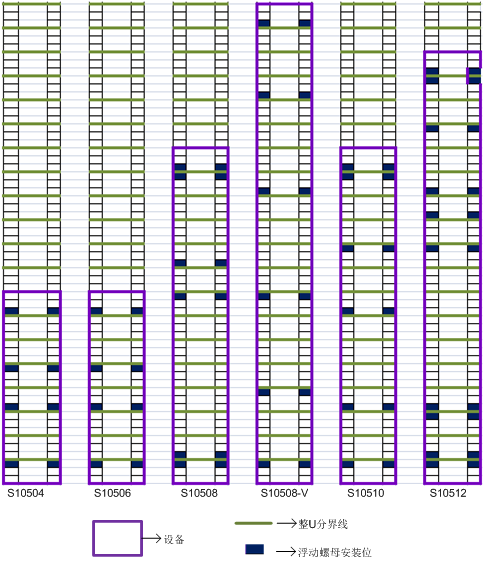

图1-7 浮动螺母孔位示意图





图1-8 标识浮动螺母安装孔位



(2)     如图1-5所示,在对应位置安装浮动螺母组件。

1.4.2  安装交换机到机柜

提示

要求多人配合 (不少于2人)搬运交换机,对于较重机型,推荐您使用机械设备搬运。



警告

·     请勿试图通过抓握设备模块(风扇框、电源)假面板、机箱通风孔或面板拉手来进行设备的搬运,否则可能因该部件无法承重而引起设备损坏,甚至会伤害到您的身体。

·     将机箱放至滑道后,请确保设备放置平稳后再松手,以免机箱倾倒而损坏交换机,甚至伤害您的身体。

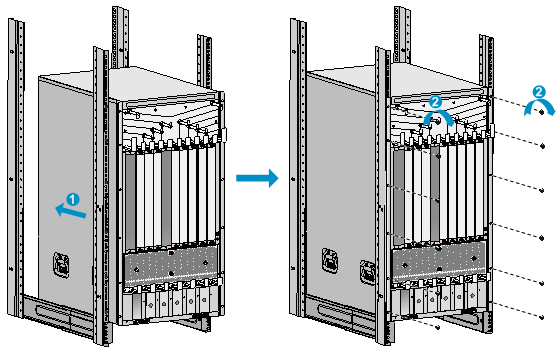

图1-9 安装交换机到机柜



1.4.3  交换机接地

说明

为了保证良好的接地效果,请使用随机附带的接地线(黄绿双色保护接地电缆)。



注意

消防水管和建筑物的避雷针接地都不是正确的接地位置,交换机的接地线应该连接到机房的工程接地。

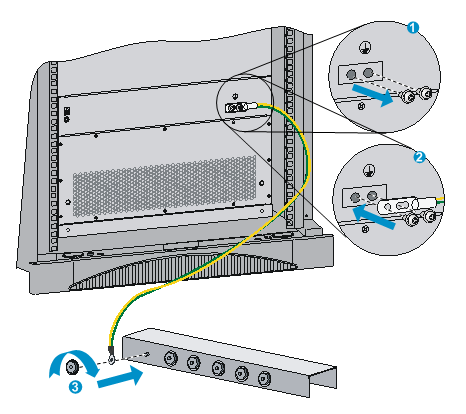

图1-10 交换机接地



1.5  安装模块

1.5.1  安装单板

注意

安装单板前,请检查单板的连接器是否有破损和堵塞,以免对机箱背板造成损坏。

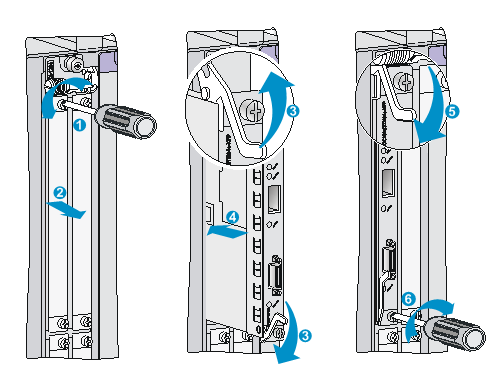

图1-11 安装单板



1.5.2  安装接口子卡

注意

安装接口子卡前,请检查接口子卡的连接器是否有破损和堵塞,以免对业务底板背板造成损坏。



图1-12 安装接口子卡

暂无评论
