V5设备添加包过滤

可参考如下配置举例：

1.5  ACL典型配置举例

1.5.1  IPv4 ACL典型配置举例

1. 组网需求

·              某公司内的各部门之间通过Device 实现互连，该公司的工作时间为每周工作日的8点到18点。

·              通过配置，允许总裁办在任意时间访问工资查询服务器；禁止其它部门在上班时间（8:00至18:00）访问工资查询服务器。

2. 组网图

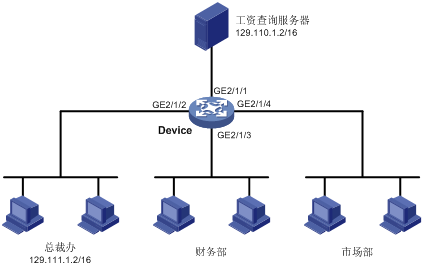

图1-3 配置ACL组网图

3. 配置步骤

(1)      定义上班时间段

# 定义8:00至18:00的周期时间段。

<Device> system-view

[Device] time-range trname 8:00 to 18:00 working-day

(2)      定义到工资服务器的ACL

# 进入高级IPv4 ACL视图，编号为3000。

[Device] acl number 3000

# 定义总裁办公室到工资服务器的访问规则。

[Device-acl-adv-3000] rule 1 permit ip source 129.111.1.2 0.0.0.0 destination 129.110.1.2 0.0.0.0

[Device-acl-adv-3000] quit

# 进入高级IPv4 ACL视图，编号为3100。

[Device] acl number 3100

# 定义其它部门到工资服务器的访问规则。

[Device-acl-adv-3100] rule 2 permit ip source any destination 129.110.1.2 0.0.0.0 time-range trname

[Device-acl-adv-3100] quit

(3)      应用ACL到流分类中

# 配置流分类。

[Device] traffic classifier c1

[Device-classifier-c1] if-match acl 3000

[Device-classifier-c1] quit

[Device] traffic classifier c2

[Device-classifier-c2] if-match acl 3100

[Device-classifier-c2] quit

(4)      报文流动作

# 配置流动作

[Device] traffic behavior b1

[Device-behavior-b1] filter permit

[Device-behavior-b1] quit

[Device] traffic behavior b2

[Device-behavior-b2] filter deny

[Device-behavior-b2] quit

(5)      关联分类规则和动作

# 配置QoS策略

[Device] qos policy p1

[Device-qospolicy-p1] classifier c1 behavior b1

[Device-qospolicy-p1] classifier c2 behavior b2

[Device-qospolicy-p1] quit

(6)      把策略应用到接口上

# 将QoS 策略用于GE2/1/1出方向。

[Device] interface GigabitEthernet 2/1/1

[Device-GigabitEthernet2/1/1] qos apply policy p1 outbound
