WX2540E添加新AP配置VLAN

参考2540E vlan配置指导

命令行指导

https://www.h3c.com/cn/d_201708/1021703_30005_0.htm

web指导

https://www.h3c.com/cn/d_201801/1059997_30005_0.htm#_Toc503207027

VLAN配置任务简介

表2-1 VLAN配置步骤

2.3  新建VLAN

(1)     在导航栏中选择“网络 > VLAN”，默认进入“VLAN”页签的页面，如下图所示。

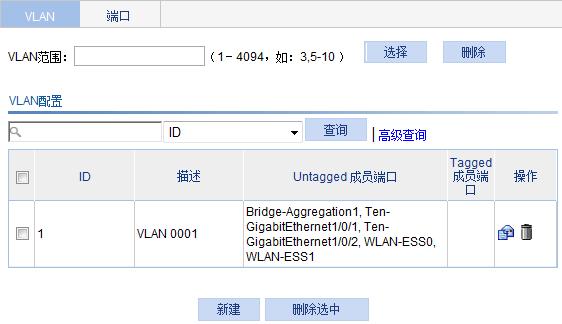

图2-2 VLAN

(2)     单击<新建>按钮，进入新建VLAN的配置页面，如下图所示。

(3)     在“VLAN ID”文本框中输入要创建的VLAN ID。

(4)     单击<确定>按钮完成操作。

图2-3 新建VLAN

2.4  配置VLAN中的端口

(1)     在导航栏中选择“网络 > VLAN”，默认进入“VLAN”页签的页面，如图2-2所示。

(2)     在VLAN列表中单击某VLAN对应的图标，进入修改该VLAN的配置页面，如下图所示。

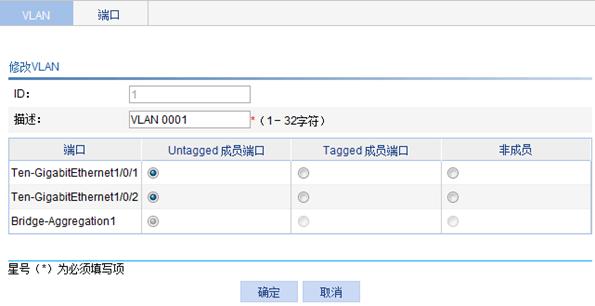

图2-4 修改VLAN

(3)     配置VLAN的描述，以及VLAN中的端口成员，详细配置如下表所示。

(4)     单击<确定>按钮完成操作。

表2-2 VLAN中端口的详细配置

2.5  配置端口所属的VLAN

(1)     在导航栏中选择“网络 > VLAN”。

(2)     单击“端口”页签，进入端口显示页面，如下图所示。

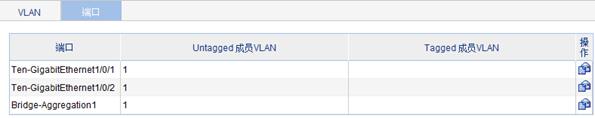

图2-5 端口

(3)     在端口列表中单击某端口对应的图标，进入修改该端口的配置页面，如下图所示。

图2-6 修改端口

(4)     配置端口所属的VLAN，详细配置如下表所示。

(5)     单击<确定>按钮完成操作。

表2-3 端口所属VLAN的详细配置

2.6  VLAN典型配置举例

1. 组网需求

·     AC与Switch使用GigabitEthernet1/0/1相连。

·     GigabitEthernet1/0/1为Hybrid端口，缺省VLAN ID为100。

·     配置GigabitEthernet1/0/1，使该端口允许VLAN 2、VLAN 6到VLAN 50、VLAN 100的报文通过。

图2-7 VLAN配置组网图

2. 配置AC

(1)     创建VLAN 2、VLAN 6～VLAN 50、VLAN 100。

步骤1：在导航栏中选择“网络 > VLAN”，默认进入“VLAN”页签的页面。

步骤2：单击<新建>按钮。

步骤3：如下图所示，输入VLAN ID为“2,6-50,100”。

步骤4：单击<确定>按钮完成操作。

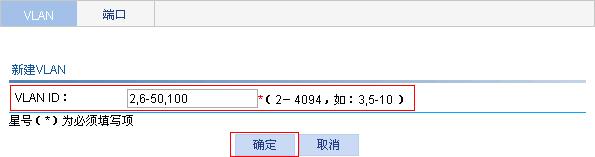

图2-8 新建VLAN

(2)     通过修改VLAN来配置GigabitEthernet1/0/1为VLAN 100的Untagged成员。

步骤1：在“VLAN”页签的页面输入VLAN范围为“100”，如下图所示。

步骤2：单击<选择>按钮，页面上的VLAN列表将只显示VLAN 100的信息。

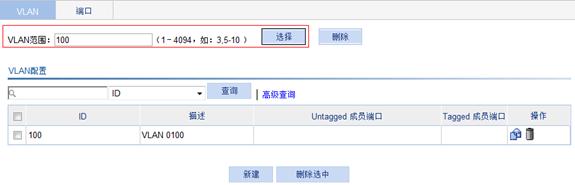

图2-9 VLAN选择

步骤3：单击VLAN 100对应的图标。

步骤4：如下图所示，在端口列表中选中GigabitEthernet1/0/1对应的“Untagged成员端口”列中的单选按钮。

步骤5：单击<确定>按钮完成操作。

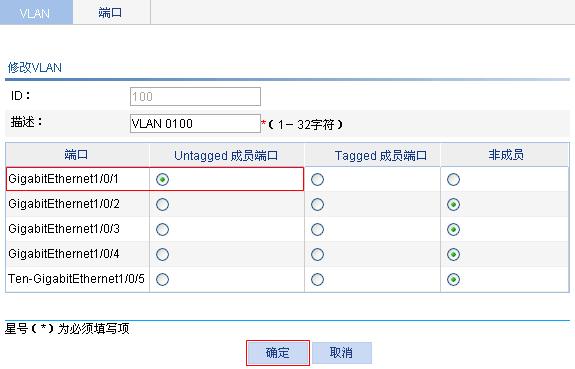

图2-10 修改VLAN

(3)     通过修改端口来配置GigabitEthernet1/0/1为VLAN 2、VLAN 6到VLAN 50的Tagged成员。

步骤1：单击“端口”页签。

步骤2：在端口列表中单击GigabitEthernet1/0/1对应的图标。

步骤3：进行如下配置，如下图所示。

·     选择成员类型为“Tagged”。

·     输入VLAN ID为“2,6-50”。

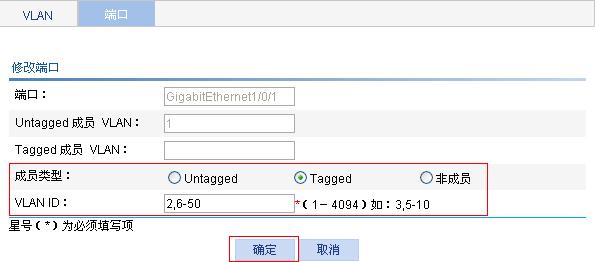

图2-11 修改端口

步骤4：单击<确定>按钮，弹出如下图所示的对话框。

步骤5：在对话框中单击<确定>完成操作。

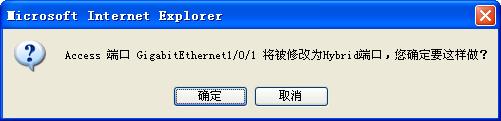

图2-12 确认配置对话框

3. 配置Switch

与AC上的配置步骤相似，不再赘述。

2.7  注意事项

配置VLAN时需要注意如下事项：

(1)     VLAN1为系统缺省VLAN，用户不能手工创建和删除。

(2)     保留VLAN是系统为实现特定功能预留的VLAN，用户不能手工创建和删除。

(3)     用户不能手工删除设备上动态学习到的VLAN。

(4)     缺省情况下，Access类型的端口不是VLAN的Tagged成员，Hybrid或Trunk类型的端口是VLAN 2～4094的Tagged成员。
