问题描述：
ER3200路由器有3个Lan口，内置了一个DHcp服务器，，分配网段是192.168.1.1/24，，，该网段自动能够上网
我现在内网规划了多个网段，比如10.10.10.0/0/24,10.10.20.0/24每个网段属于1个VLAN,，，，，如何让这些网段也能上网，，内网交换机端口与ER3200的LAN口相连，问题如下
1.ER3200路由器3个Lan口需要配置为trunk吗？
2.3个lan口是不是表示最多可以有三个网段？
3. 如果让这些网段都能够上网，而不是只有内置的192.168.1.0/24能够上网？
4
组网及组网描述：
- 2021-09-10提问
- 举报
-
(0)
最佳答案
lan口可以设置trunk，在路由器上面创建vlan，能创建多少个vlan就可以有多少个网段
https://www.h3c.com/cn/d_202103/1390789_30005_0.htm#_Toc65230445
- 2021-09-10回答
- 评论(0)
- 举报
-
(0)
暂无评论
可以的。
以下是VLAN和DHCP的配置说明：
5.3 设置DHCP
5.3.1 DHCP简介
DHCP采用“客户端/服务器”通信模式，由客户端向服务器提出配置申请，服务器返回为客户端分配的IP地址等配置信息，以实现网络资源的动态配置。

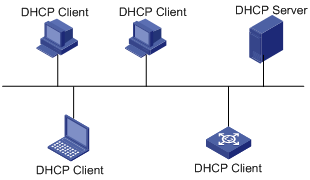

在DHCP的典型应用中，一般包含一台DHCP服务器和多台DHCP客户端（比如：PC和便携机），如图5-2所示。
图5-2 DHCP典型应用

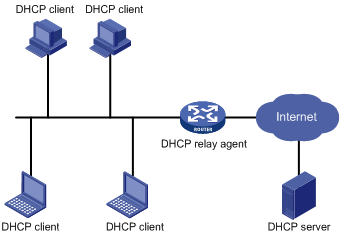

当DHCP客户端和DHCP服务器处于不同物理网段时，客户端可以通过DHCP中继与服务器通信，获取IP地址及其他配置信息，如图5-3所示。
图5-3 DHCP中继的典型组网应用
5.3.2 DHCP的IP地址分配
1. IP地址分配策略
路由器作为DHCP服务器，提供两种IP地址分配策略：
· 手工分配地址：由管理员为特定客户端静态绑定IP地址。通过DHCP将配置的固定IP地址分配给客户端。
· 动态分配地址：DHCP为客户端分配具有一定有效期限的IP地址，当使用期限到期后，客户端需要重新申请地址。
2. IP地址分配机制
(1) 路由器接收到DHCP客户端申请IP地址的请求时，首先查找手工设置的DHCP静态表，如果这台DHCP客户端的MAC地址在DHCP静态表中，则把对应的IP地址分配给该DHCP客户端。
(2) 如果申请IP地址的DHCP客户端MAC地址不在DHCP静态表中，或者DHCP客户端申请的IP地址与LAN口的IP地址不在同一网段，路由器会从地址池中选择一个在局域网中未被使用的IP地址分配给该主机。
(3) 如果地址池中没有任何可分配的IP地址，则主机获取不到IP地址。
如果主机离线（比如：主机关机了），路由器不会马上把之前分给它的IP地址分配出去，只有在地址池中没有其他可分配的IP地址，且该离线主机IP地址的租约过期时，才会分配出去。

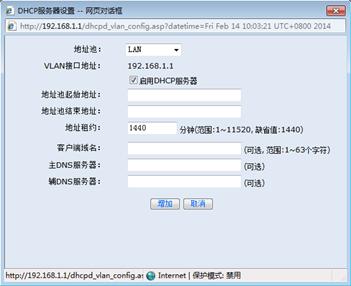

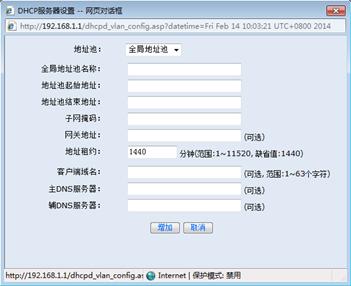

5.3.3 设置DHCP服务器
页面向导：接口设置→DHCP设置→DHCP设置
本页面为您提供如下主要功能：
· 显示接口地址池及全局地址池列表 |
|
· 设置接口地址池 |
|
· 设置全局地址池 |
|
页面中关键项的含义如下表所示。
表5-8 页面关键项描述
页面关键项 | 描述 |
地址池名称 | 选择需要在哪一个VLAN接口上创建DHCP服务器，一个VLAN接口上只能创建一个DHCP服务器 |
全局地址池名称 | 如果您选择全局地址池，请输入全局地址池的名称 |
地址池起始地址 | DHCP服务器地址池的起始地址 |
地址池结束地址 | DHCP服务器地址池的结束地址，地址池结束地址不能小于地址池起始地址 |
子网掩码 | 如果您选择全局地址池，请配置该全局地址池对应的子网掩码 |
网关地址 | 如果您选择全局地址池，请配置该全局地址池对应的网关地址，如果您不配置网关地址，有可能造成网络不通 |
地址租约 | 设置DHCP服务器分配给客户端IP地址的租借期限。当租借期满后，DHCP服务器会收回该IP地址，客户端必须重新申请（客户端一般会自动申请） 缺省情况下，地址租约为1440分钟 |
客户端域名 | 设置DHCP服务器分配给客户端使用的域名地址后缀 |
主DNS服务器 | 设置DHCP服务器分配IP地址时所携带的主DNS服务器地址 缺省情况下，非全局地址池的DNS服务器分配IP地址时所携带的DNS服务器地址为网关地址。全局地址池时，如果您不配置任何DNS服务器，有可能造成网络不通 |
辅DNS服务器 | 设置DHCP服务器分配IP地址时所携带的辅DNS服务器地址 |
5.3.4 设置DHCP静态表
如果您想让路由器给某些特定的客户端分配固定的IP地址，可以事先通过DHCP静态表将客户端的MAC地址和IP地址进行绑定，使其成为一对一的分配关系。
当您设置路由器通过DHCP方式为客户端分配IP地址的同时又设置了ARP绑定，此时，请确保DHCP静态表项与ARP绑定表项不冲突，否则对应的客户端可能无法上网。建议您可以将ARP绑定表导出，然后再将其导入到DHCP静态表中。
页面向导：接口设置→DHCP设置→DHCP静态表
本页面为您提供如下主要功能：
· 显示和修改已添加的DHCP静态表项（主页面） |
|

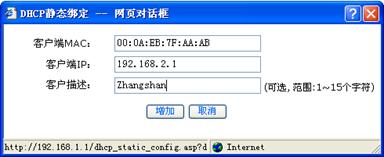

· 单个添加DHCP静态表项（单击主页面上的<新增>按钮，在弹出的对话框中设置相应的参数，并单击<增加>按钮完成操作） |
|

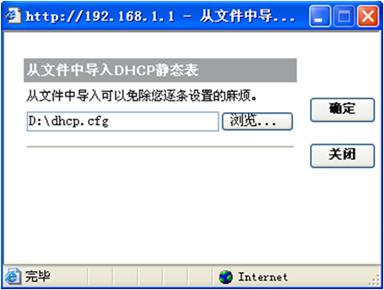

· 批量添加DHCP静态表项（您可以先在本地编辑一个.cfg文件，内容格式为“MAC地址 IP地址 描述”（比如：00:0A:EB:7F:AA:AB 192.168.1.2 zhangshan），且每条静态表项之间需换行。单击主页面上的<导入>按钮，在弹出的对话框中选择该文件将其导入即可） |
|

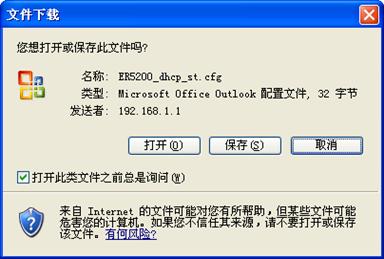

· 将路由器当前的DHCP静态表项备份保存（.cfg文件），且您可用“记事本”程序打开该文件进行编辑（单击主页面上的<导出>按钮，确认后即可将其导出到本地） |
|

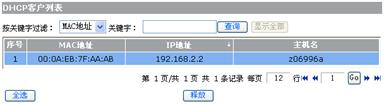

5.3.5 显示和维护DHCP客户列表
页面向导：接口设置→DHCP设置→DHCP客户列表
本页面为您提供如下主要功能：
· 显示已分配的DHCP客户列表信息 · 释放并回收指定客户端的IP地址，使该IP地址可以重新被分配（选择指定的客户项，比如：已关机客户PC，单击<释放>按钮即可） |
|
5.4 设置VLAN
5.4.1 VLAN简介
1. VLAN概述
以太网是一种基于CSMA/CD的共享通讯介质的数据网络通讯技术，当主机数目较多时会导致冲突严重、广播泛滥、性能显著下降甚至使网络不可用等问题。在这种情况下出现了VLAN技术，这种技术可以把一个LAN划分成多个逻辑的LAN——VLAN，每个VLAN是一个广播域，VLAN内的主机间通信就和在一个LAN内一样，而VLAN间则不能直接互通，这样，广播报文被限制在一个VLAN内，如图5-4所示。
图5-4 VLAN示意图
2. VLAN的优点
与传统以太网相比，VLAN具有如下的优点：
· 控制广播域的范围：局域网内的广播报文被限制在一个VLAN内，节省了带宽，提高了网络处理能力。
· 增强了LAN的安全性：由于报文在数据链路层被VLAN划分的广播域所隔离，因此各个VLAN内的主机间不能直接通信，需要通过路由器或三层网络设备对报文进行三层转发。
· 灵活创建虚拟工作组：使用VLAN可以创建跨物理网络范围的虚拟工作组，当用户的物理位置在虚拟工作组范围内移动时，不需要更改网络配置即可以正常访问网络。
3. VLAN接口
不同VLAN间的主机不能直接通信，需要通过路由器或三层网络设备进行转发。
VLAN接口是一种三层模式下的虚拟接口，主要用于实现VLAN间的三层互通，它不作为物理实体存在于设备上。每个VLAN对应一个VLAN接口，该接口可以为本VLAN内端口收到的报文根据其目的IP地址在网络层进行转发。通常情况下，由于VLAN能够隔离广播域，因此每个VLAN也对应一个IP网段，VLAN接口将作为该网段的网关对需要跨网段转发的报文进行基于IP地址的三层转发。
4. VLAN类型
目前，路由器支持基于端口的VLAN。
基于端口的VLAN是最简单的一种VLAN划分方法。您可以将设备上的端口划分到不同的VLAN中，此后从某个端口接收的报文将只能在相应的VLAN内进行传输，从而实现广播域的隔离和虚拟工作组的划分。
基于端口的VLAN具有实现简单，易于管理的优点，适用于连接位置比较固定的用户。
5.4.2 设置VLAN
页面向导：接口设置→VLAN设置→VLAN设置
本页面为您提供如下主要功能：
· 显示和修改已添加的VLAN接口（主页面） |
|
· 创建新的VLAN接口（单击主页面上的<新增>按钮，在弹出的对话框中输入相应的VLAN接口信息，单击<增加>按钮完成操作） |
|
5.4.3 设置Trunk口
Trunk类型是以太网端口的链路类型之一。此类型的端口可以属于多个VLAN，可以接收和发送多个VLAN的报文，一般用于连接交换机。
表5-9 Trunk端口收发报文的处理
接收报文时的处理 | 发送报文时的处理 | |
当接收到的报文不带Tag时 | 当接收到的报文带有Tag时 | |
· 当缺省VLAN ID（即PVID）在端口允许通过的VLAN ID列表里时：接收该报文，且给报文添加缺省VLAN的Tag · 当缺省VLAN ID不在端口允许通过的VLAN ID列表里时：丢弃该报文 | · 当VLAN ID在端口允许通过的VLAN ID列表里时：接收该报文 · 当VLAN ID不在端口允许通过的VLAN ID列表里时：丢弃该报文 | · 当VLAN ID与缺省VLAN ID相同，且是该端口允许通过的VLAN ID时：去掉Tag，发送该报文 · 当VLAN ID与缺省VLAN ID不同，且是该端口允许通过的VLAN ID时：保持原有Tag，发送该报文 |
页面向导：接口设置→VLAN 设置→Trunk口设置
本页面为您提供如下主要功能：
· 设置指定端口的Trunk相关参数（PVID和端口允许通过的VLAN） |
|
- 2021-09-13回答
