问
接入交换机_S5130S-28S-HI
2021-09-10提问
- 0关注
- 1收藏，1185浏览
问题描述：
请问有接入交换机_S5130S-28S-HI交换机的面板图吗
组网及组网描述：
- 2021-09-10提问
- 举报
-
(0)
最佳答案
vlan划分50一次
九段
2.9 S5130S-28S-HI交换机

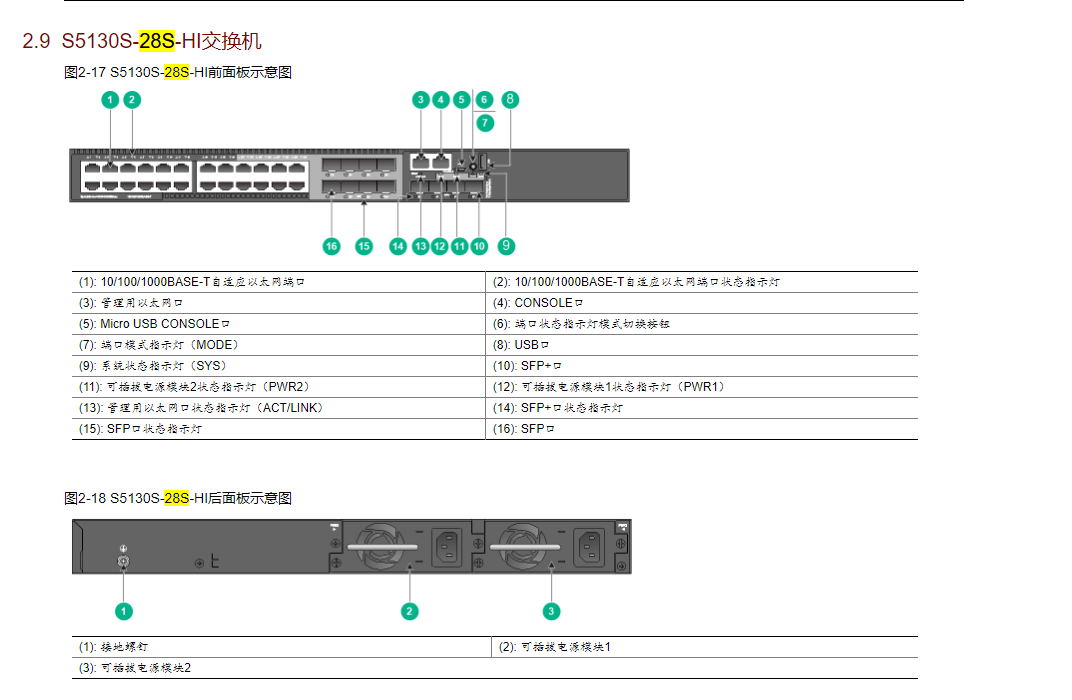

图2-17 S5130S-28S-HI前面板示意图
(1): 10/100/1000BASE-T自适应以太网端口 | (2): 10/100/1000BASE-T自适应以太网端口状态指示灯 |
(3): 管理用以太网口 | (4): CONSOLE口 |
(5): Micro USB CONSOLE口 | (6): 端口状态指示灯模式切换按钮 |
(7): 端口模式指示灯（MODE） | (8): USB口 |
(9): 系统状态指示灯（SYS） | (10): SFP+口 |
(11): 可插拔电源模块2状态指示灯（PWR2） | (12): 可插拔电源模块1状态指示灯（PWR1） |
(13): 管理用以太网口状态指示灯（ACT/LINK） | (14): SFP+口状态指示灯 |
(15): SFP口状态指示灯 | (16): SFP口 |
- 2021-09-10回答
- 评论(0)
- 举报
-
(1)
