1 快速配置

1.1  概述

快速配置功能给用户提供向导，执行该功能后，系统会通过提示信息指导用户逐项输入设备的基本参数（比如基本设置、Admin设置、IP设置等），以便迅速将设备配置到可以运行的状态，用户不再需要通过多个页面来分别配置这些参数，从而简化了用户的配置。

1.2  快速配置

1.2.1  快速配置首页面

在导航栏中选择“快速配置”，进入快速配置向导首页面，如下图所示。

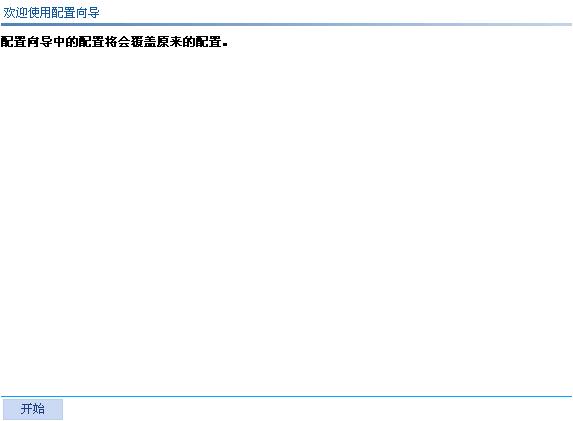

图1-1 快速配置向导首页面

1.2.2  基本设置

在快速配置向导首页面单击<开始>按钮，进入基本设置页面，如下图所示。

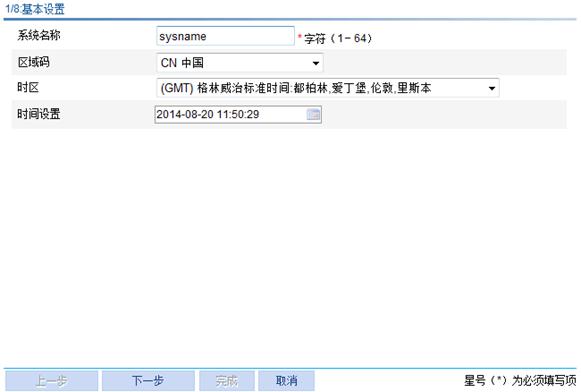

图1-2 基本设置页面

基本设置页面的参数说明如下表所示。

表1-1 基本设置页面的参数说明

1.2.3  Admin设置

在基本设置页面中单击<下一步>按钮，进入Admin设置页面，如下图所示。

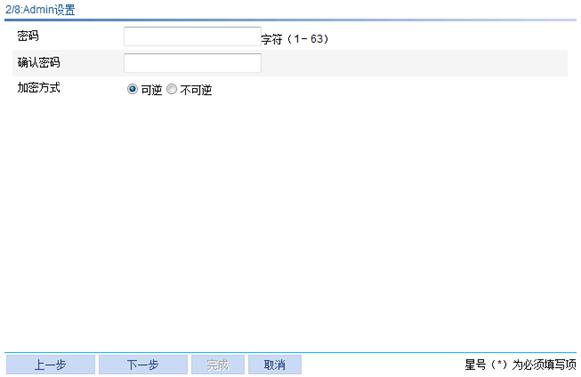

图1-3 Admin设置页面

Admin设置页面的参数说明如下表所示。

表1-2 Admin设置页面的参数说明

1.2.4  IP设置

在Admin设置页面中单击<下一步>按钮，进入IP设置页面，如下图所示。

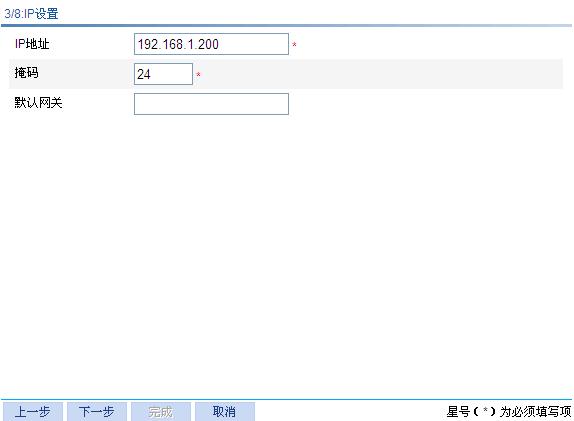

图1-4 IP设置页面

IP设置页面的参数说明如下表所示。

表1-3 IP设置页面的参数说明

1.2.5  无线设置

在IP设置页面中单击<下一步>按钮，进入无线设置页面，如下图所示。

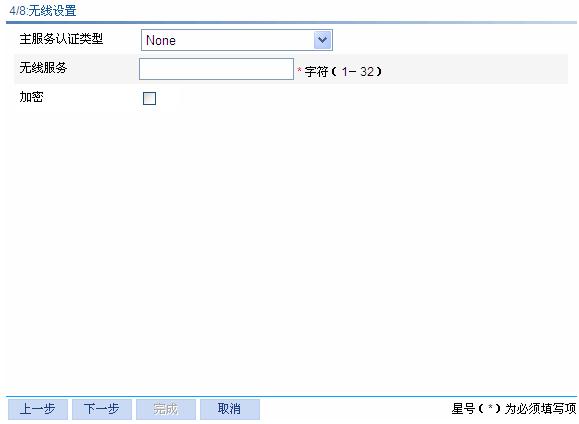

图1-5 无线设置页面

无线设置页面的参数说明如下表所示。

表1-4 无线设置页面的参数说明

1.2.6  RADIUS设置

当在无线设置页面中选择主服务认证类型为User authentication (802.1X)，单击<下一步>按钮将进入RADIUS设置页面，如下图所示。

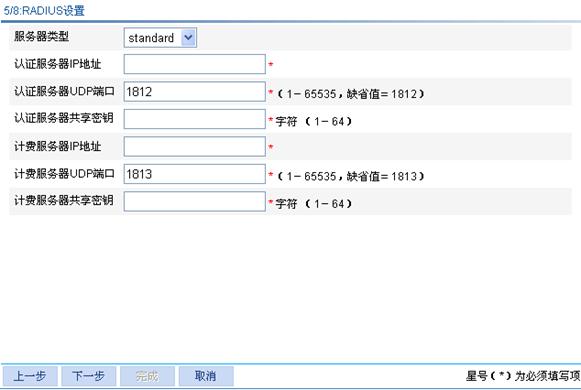

图1-6 RADIUS设置页面

RADIUS设置页面的参数说明如下表所示。

表1-5 RADIUS设置页面的参数说明

1.2.7  加密设置

如果在无线设置页面中选中“加密”前面的复选框，会进入加密设置页面，如下图所示。

图1-7 加密设置页面

选择WEP加密类型时，页面的参数说明如下表所示。

表1-6 加密设置页面的参数说明

选择TKIP或AES-CCMP加密类型时，设置页面的参数说明如下表所示。

表1-7 TKIP或AES-CCMP加密设置页面的参数说明

1.2.8  Radio设置

进入如下图所示Radio设置页面。

图1-8 Radio设置页面

Radio设置页面的参数说明如下表所示。

表1-8 Radio设置页面参数说明

1.2.9  配置汇总

在Radio设置页面中单击<下一步>按钮，进入配置汇总页面。配置汇总页面显示了快速配置页面中的配置信息，单击<完成>按钮完成快速配置。

1.3  快速配置举例

1.3.1  明文无线接入快速配置举例

1. 组网需求

某部门为了保证工作人员可以随时随地访问部门内部的网络资源，需要通过部署AP实现移动办公。

设备管理员可以通过快速配置页面完成明文无线接入配置，具体要求如下：

·              AP提供SSID为“service”的明文方式的无线接入服务。

·              为了满足高带宽要求，并兼容现有的802.11g无线网络，采用802.11n（2.4GHz）射频模式。

图1-9 明文无线接入组网图

2. 配置AP

(1)      配置基本业务

在导航栏中选择“快速配置”，根据实际需求在1～3步完成时间参数、登录设备时的密码、登录设备的IP地址等基本设置。

(2)      配置无线服务

步骤1：在IP设置页面中单击<下一步>按钮，进入无线设置页面。

步骤2：进行如下配置，如下图所示。

·              主服务认证类型保持缺省设置。

·              设置无线服务名称为“service”。

·              加密类型保持缺省设置，即不加密。

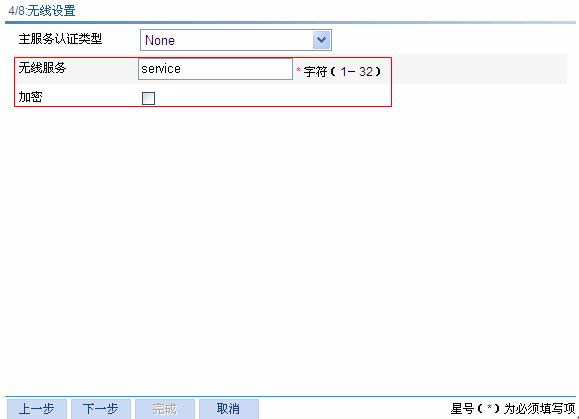

图1-10 无线设置页面

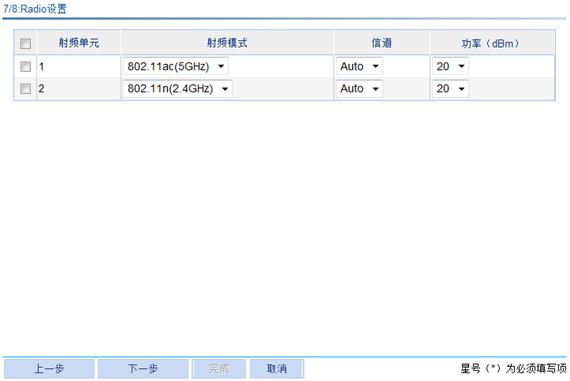

步骤3：单击<下一步>按钮，进入如下图所示Radio设置页面。

步骤4：选中802.11n（2.4GHz）前面的复选框，将无线服务“service”和802.11n（2.4GHz）射频进行绑定。其它参数保持缺省设置。

步骤5：单击<下一步>按钮。

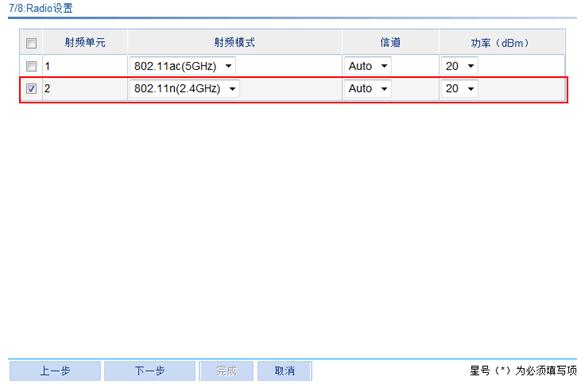

图1-11 Radio设置页面

(3)      确认配置，执行操作

单击<下一步>按钮，进入配置汇总页面。确认设置的数据是否正确，如果需要修改，则单击<上一步>按钮，可以返回到前面的页面对配置进行修改；如果确认设置的数据正确，则单击<完成>按钮，即可执行已完成的设置。

3. 验证配置结果

·              打开无线客户端，刷新网络列表，在“选择无线网络”列表里找到配置的网络服务（此例中为service），单击<连接>。客户端成功关联AP后，可以访问无线网络。

·              在导航栏中选择“概览 > 客户端”，可以查看成功上线的客户端。

1.3.2  加密无线接入快速配置举例

1. 组网需求

在一个小型办公室中，设备管理员可以通过快速配置页面完成加密配置，具体要求如下：

·              AP提供SSID为“psk”的WPA2加密无线接入服务。

·              采用2.4GHz和5GHz射频模式。

图1-12 加密无线接入组网图

2. 配置AP

(1)      配置基本业务

在导航栏中选择“快速配置”，根据实际需求在1～3步完成时间参数、登录设备时的密码、登录设备的IP地址等基本设置。

(2)      配置无线服务

步骤1：在IP设置页面中单击<下一步>按钮，进入如下图所示无线设置页面。

步骤2：进行如下配置，如下图所示。

·              主服务认证类型保持缺省设置。

·              设置无线服务名称为“psk”。

·              选中加密选项前的复选框。

图1-13 无线设置页面

步骤3：单击<下一步>按钮，进入如下图所示加密设置页面。

·              在“加密类型”下拉框中选择“AES”。

·              在“安全IE”下拉框中选择“WPA2”。

·              在PSK预共享密钥下拉框里选择“pass-phrase”，输入预共享密钥为“12345678”。

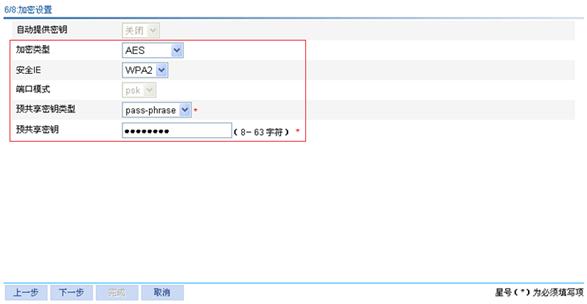

图1-14 加密设置页面

步骤4：单击<下一步>按钮，进入如下图所示Radio设置页面。

步骤5：选中802.11ac（5GHz）和802.11n（2.4GHz）前面的复选框，将无线服务“psk”和射频进行绑定。其它参数保持缺省设置。

步骤6：单击<下一步>按钮。

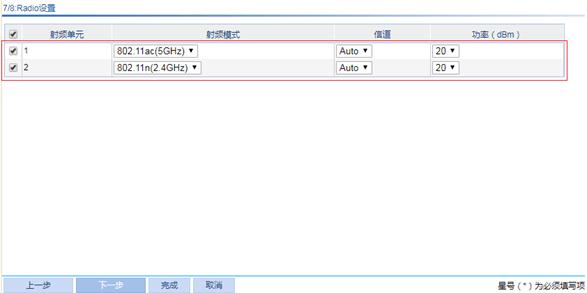

图1-15 Radio设置页面

(3)      确认配置，执行操作

单击<下一步>按钮，进入配置汇总页面。确认设置的数据是否正确，如果需要修改，则单击<上一步>按钮，可以返回到前面的页面对配置进行修改；如果确认设置的数据正确，则单击<完成>按钮，即可执行已完成的设置。

3. 验证配置结果

·              打开无线客户端，刷新网络列表，在“选择无线网络”列表里找到配置的网络服务（此例中为psk），单击<连接>，在弹出的对话框里输入预共享密钥为“12345678”（即客户端中输入的预共享密钥必须和设备上设置的预共享密钥保持一致）。客户端成功关联AP后，可以访问无线网络。

·              在导航栏中选择“概览 > 客户端”，可以查看成功上线的客户端。
