s7006交换机

上行不是已经有负载设备了嘛

您好，等价路由就可以，其次，静态路由、Track与NQA联动

1.6.4  静态路由、Track与NQA联动配置举例

1. 组网需求

Switch A、Switch B、Switch C和Switch D连接了20.1.1.0/24和30.1.1.0/24两个网段，在交换机上配置静态路由以实现两个网段的互通，并配置路由备份以提高网络的可靠性。

Switch A作为20.1.1.0/24网段内主机的缺省网关，在Switch A上存在两条到达30.1.1.0/24网段的静态路由，下一跳分别为Switch B和Switch C。这两条静态路由形成备份，其中：

·              下一跳为Switch B的静态路由优先级高，作为主路由。该路由可达时，Switch A通过Switch B将报文转发到30.1.1.0/24网段。

·              下一跳为Switch C的静态路作为备份路由。

·              在Switch A上通过静态路由、Track与NQA联动，实时判断主路由是否可达。当主路由不可达时，备份路由生效，Switch A通过Switch C将报文转发到30.1.1.0/24网段。

同样地，Switch D作为30.1.1.0/24网段内主机的缺省网关，在Switch D上存在两条到达20.1.1.0/24网段的静态路由，下一跳分别为Switch B和Switch C。这两条静态路由形成备份，其中：

·              下一跳为Switch B的静态路由优先级高，作为主路由。该路由可达时，Switch D通过Switch B将报文转发到20.1.1.0/24网段。

·              下一跳为Switch C的静态路作为备份路由。

·              在Switch D上通过静态路由、Track与NQA联动，实时判断主路由是否可达。当主路由不可达时，备份路由生效，Switch D通过Switch C将报文转发到20.1.1.0/24网段。

2. 组网图

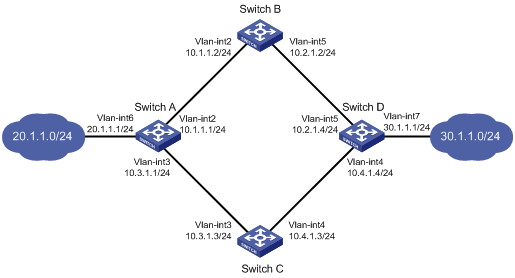

图1-5 静态路由、Track与NQA联动配置组网图

3. 配置步骤

(1)      按照图1-5创建VLAN，在VLAN中加入对应的端口，并配置各VLAN接口的IP地址，具体配置过程略。

(2)      配置Switch A

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.1.1.2，优先级为缺省值60，该路由与Track项1关联。

<SwitchA> system-view

[SwitchA] ip route-static 30.1.1.0 24 10.1.1.2 track 1

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.3.1.3，优先级为80。

[SwitchA] ip route-static 30.1.1.0 24 10.3.1.3 preference 80

# 配置到达10.2.1.4的静态路由：下一跳地址为10.1.1.2。

[SwitchA] ip route-static 10.2.1.4 24 10.1.1.2

# 创建管理员名为admin、操作标签为test的NQA测试组。

[SwitchA] nqa entry admin test

# 配置测试类型为ICMP-echo。

[SwitchA-nqa-admin-test] type icmp-echo

# 配置测试的目的地址为10.2.1.4，下一跳地址为10.1.1.2，以便通过NQA检测Switch A－Switch B－Switch D这条路径的连通性。

[SwitchA-nqa-admin-test-icmp-echo] destination ip 10.2.1.4

[SwitchA-nqa-admin-test-icmp-echo] next-hop 10.1.1.2

# 配置测试频率为100ms。

[SwitchA-nqa-admin-test-icmp-echo] frequency 100

# 配置联动项1（连续失败5次触发联动）。

[SwitchA-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only

[SwitchA-nqa-admin-test-icmp-echo] quit

# 启动探测。

[SwitchA] nqa schedule admin test start-time now lifetime forever

# 配置Track项1，关联NQA测试组（管理员为admin，操作标签为test）的联动项1。

[SwitchA] track 1 nqa entry admin test reaction 1

(3)      配置Switch B

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.2.1.4。

<SwitchB> system-view

[SwitchB] ip route-static 30.1.1.0 24 10.2.1.4

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.1.1.1。

[SwitchB] ip route-static 20.1.1.0 24 10.1.1.1

(4)      配置Switch C

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.4.1.4。

<SwitchC> system-view

[SwitchC] ip route-static 30.1.1.0 24 10.4.1.4

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.3.1.1。

[SwitchC] ip route-static 20.1.1.0 24 10.3.1.1

(5)      配置Switch D

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.2.1.2，优先级为缺省值60，该路由与Track项1关联。

<SwitchD> system-view

[SwitchD] ip route-static 20.1.1.0 24 10.2.1.2 track 1

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.4.1.3，优先级为80。

[SwitchD] ip route-static 20.1.1.0 24 10.4.1.3 preference 80

# 配置到达10.1.1.1的静态路由：下一跳地址为10.2.1.2。

[SwitchD] ip route-static 10.1.1.1 24 10.2.1.2

# 创建管理员名为admin、操作标签为test的NQA测试组。

[SwitchD] nqa entry admin test

# 配置测试类型为ICMP-echo。

[SwitchD-nqa-admin-test] type icmp-echo

# 配置测试的目的地址为10.1.1.1，下一跳地址为10.2.1.2，以便通过NQA检测Switch D－Switch B－Switch A这条路径的连通性。

[SwitchD-nqa-admin-test-icmp-echo] destination ip 10.1.1.1

[SwitchD-nqa-admin-test-icmp-echo] next-hop 10.2.1.2

# 配置测试频率为100ms。

[SwitchD-nqa-admin-test-icmp-echo] frequency 100

# 配置联动项1（连续失败5次触发联动）。

[SwitchD-nqa-admin-test-icmp-echo] reaction 1 checked-element probe-fail threshold-type consecutive 5 action-type trigger-only

[SwitchD-nqa-admin-test-icmp-echo] quit

# 启动探测。

[SwitchD] nqa schedule admin test start-time now lifetime forever

# 配置Track项1，关联NQA测试组（管理员为admin，操作标签为test）的联动项1。

[SwitchD] track 1 nqa entry admin test reaction 1

(6)      验证配置结果

# 显示Switch A上Track项的信息。

[SwitchA] display track all

Track ID: 1

  Status: Positive

  Duration: 0 days 0 hours 0 minutes 32 seconds

  Notification delay: Positive 0, Negative 0 (in seconds)

  Reference object:

    NQA entry: admin test

    Reaction: 1

# 显示Switch A的路由表。

[SwitchA] display ip routing-table

Routing Tables: Public

         Destinations : 10       Routes : 10

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

10.1.1.0/24         Direct 0    0            10.1.1.1        Vlan2

10.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

10.2.1.0/24         Static 60   0            10.1.1.2        Vlan2

10.3.1.0/24         Direct 0    0            10.3.1.1        Vlan3

10.3.1.1/32         Direct 0    0            127.0.0.1       InLoop0

20.1.1.0/24         Direct 0    0            20.1.1.1        Vlan6

20.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

30.1.1.0/24         Static 60   0            10.1.1.2        Vlan2

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

以上显示信息表示，NQA测试的结果为主路由可达（Track项状态为Positive），Switch A通过Switch B将报文转发到30.1.1.0/24网段。

# 在Switch B上删除VLAN接口2的IP地址。

<SwitchB> system-view

[SwitchB] interface vlan-interface 2

[SwitchB-Vlan-interface2] undo ip address

# 显示Switch A上Track项的信息。

[SwitchA] display track all

Track ID: 1

  Status: Negative

  Duration: 0 days 0 hours 0 minutes 32 seconds

  Notification delay: Positive 0, Negative 0 (in seconds)

  Reference object:

    NQA entry: admin test

    Reaction: 1

# 显示Switch A的路由表。

[SwitchA] display ip routing-table

Routing Tables: Public

         Destinations : 10       Routes : 10

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

10.1.1.0/24         Direct 0    0            10.1.1.1        Vlan2

10.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

10.2.1.0/24         Static 60   0            10.1.1.2        Vlan2

10.3.1.0/24         Direct 0    0            10.3.1.1        Vlan3

10.3.1.1/32         Direct 0    0            127.0.0.1       InLoop0

20.1.1.0/24         Direct 0    0            20.1.1.1        Vlan6

20.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

30.1.1.0/24         Static 80   0            10.3.1.3        Vlan3

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

以上显示信息表示，NQA测试的结果为主路由不可达（Track项状态为Negative），则备份路由生效，Switch A通过Switch C将报文转发到30.1.1.0/24网段。

# 主路由出现故障后，20.1.1.0/24网段内的主机仍然可以与30.1.1.0/24网段内的主机通信。

[SwitchA] ping -a 20.1.1.1 30.1.1.1

  PING 30.1.1.1: 56  data bytes, press CTRL_C to break

    Reply from 30.1.1.1: bytes=56 Sequence=1 ttl=254 time=2 ms

    Reply from 30.1.1.1: bytes=56 Sequence=2 ttl=254 time=1 ms

    Reply from 30.1.1.1: bytes=56 Sequence=3 ttl=254 time=1 ms

    Reply from 30.1.1.1: bytes=56 Sequence=4 ttl=254 time=2 ms

    Reply from 30.1.1.1: bytes=56 Sequence=5 ttl=254 time=1 ms

  --- 30.1.1.1 ping statistics ---

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max = 1/1/2 ms

# Switch D上的显示信息与Switch A类似。主路由出现故障后，30.1.1.0/24网段内的主机仍然可以与20.1.1.0/24网段内的主机通信。

[SwitchB] ping -a 30.1.1.1 20.1.1.1

  PING 20.1.1.1: 56  data bytes, press CTRL_C to break

    Reply from 20.1.1.1: bytes=56 Sequence=1 ttl=254 time=2 ms

    Reply from 20.1.1.1: bytes=56 Sequence=2 ttl=254 time=1 ms

    Reply from 20.1.1.1: bytes=56 Sequence=3 ttl=254 time=1 ms

    Reply from 20.1.1.1: bytes=56 Sequence=4 ttl=254 time=1 ms

    Reply from 20.1.1.1: bytes=56 Sequence=5 ttl=254 time=1 ms

  --- 20.1.1.1 ping statistics ---

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max = 1/1/2 ms

这是在出口设置的，不是在核心设置
