ER3260G2设置了vpn服务端，inode连不上
- 0关注
- 1收藏，865浏览
最佳答案
检查一下配置
设备作为L2TP服务端的配置举例
1. 组网需求
VPN用户访问公司总部过程如下：
(1) 配置用户侧主机的IP地址和路由，确保用户侧主机和LNS之间路由可达。
(2) 由用户向LNS发起Tunnel连接的请求。
(3) 在LNS接受此连接请求之后，VPN用户与LNS之间就建立了一条虚拟的L2TP tunnel。
(4) 用户与公司总部间的通信都通过VPN用户与LNS之间的隧道进行传输。
2. 组网图
公司办事处员工通过Windows 7的L2TP客户端接入公司总部的设置L2TP服务端，来访问内部资源。
3. 组网配置方案
· 将设备的WAN口接公网线路；
· 设置WAN口通过静态方式连接到因特网；
· 设置LNS服务为启用状态，并配置信息；
· 添加允许接入的用户信息。
4. 配置步骤
此典型配置案例中所涉及的设置均在设备缺省配置的基础上进行。如果您之前已经对设备做过相应的配置，为了保证效果，请确保当前配置和以下配置不冲突。
(1) LNS侧配置

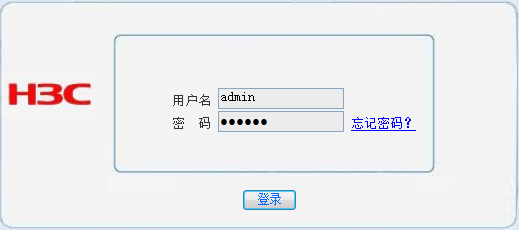

在管理计算机的Web浏览器地址栏中输入http://192.168.1.1，回车。输入缺省的用户名（admin）以及您设置的登录密码，单击<登录>按钮后便可进入Web设置页面 |
|

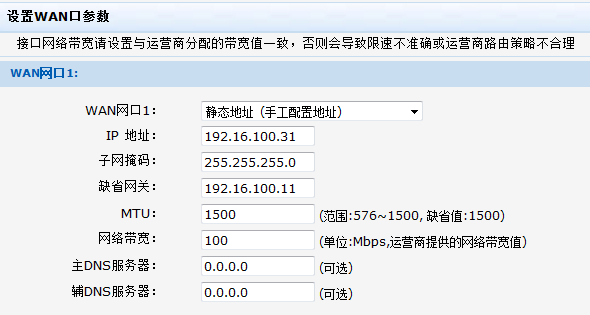

设置WAN口IP：192.16.100.31，网关地址：192.16.100.11（静态IP和网关都是由运营商分配） |
|

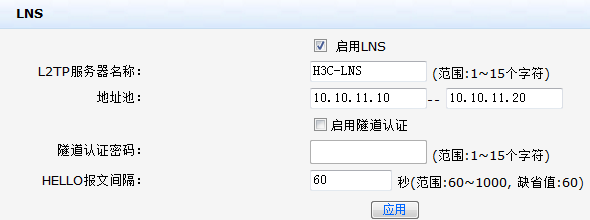

配置LNS信息（启用LNS，输入L2TP服务器名称：H3C-LNS，地址池：10.10.11.10～10.10.11.20，单击<应用>按钮生效） |
|

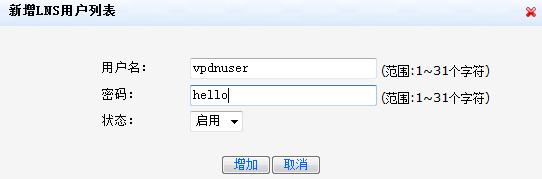

新增用户（单击主LNS用户管理页面上的<新增>按钮，在弹出的对话框中输入用户名：vpdnuser，密码：hello，用户状态：启用，单击<增加>按钮生效） |
|
完成以上所有设置后，您可以通过下列操作来查看当前LNS配置情况：
选择“VPN→L2TP VPN→L2TP服务端”来查看当前LNS配置信息 |
|

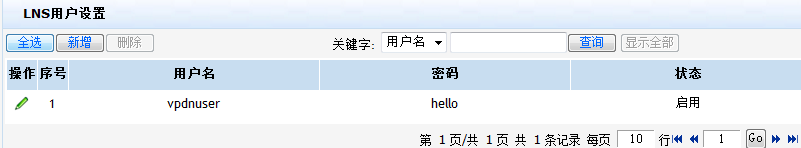

选择“VPN→L2TP VPN→LNS用户管理”来查看允许L2TP客户端使用的用户信息 |
|
(2) 设置Windows 7的L2TP客户端
单击桌面右下角的网络图标，如 |
|

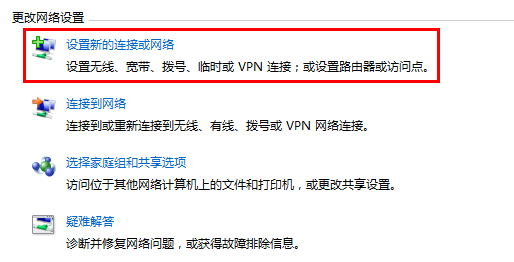

单击“设置新的连接或网络”，创建一个L2TP客户端 |
|

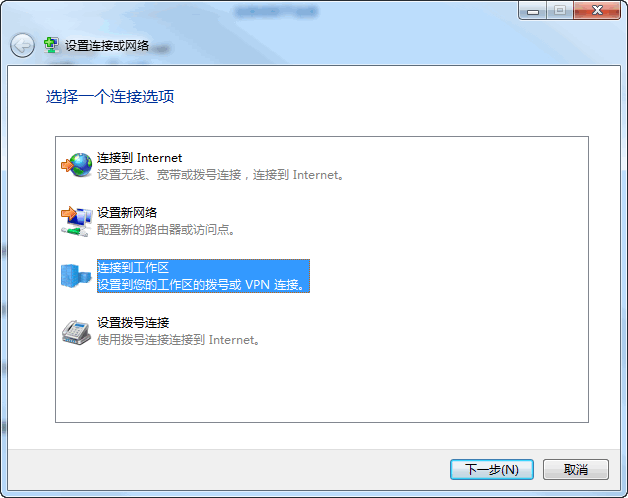

弹出“设置连接或网络”，选择“连接到工作区”选项，单击<下一步>按钮 |
|

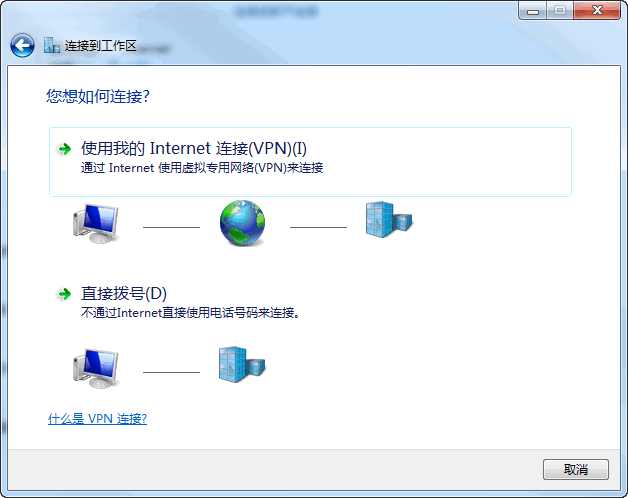

选择“使用我的Internet连接(VPN)(I)”选项 |
|

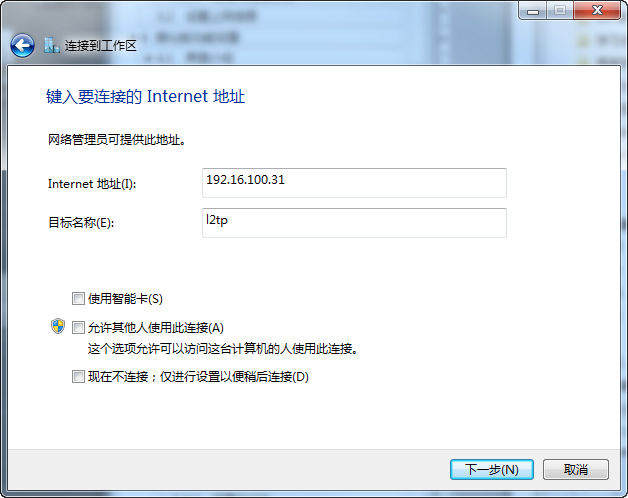

输入要连接到的L2TP服务器的IP地址和该L2TP客户端的连接的名称，单击<下一步>按钮 |
|

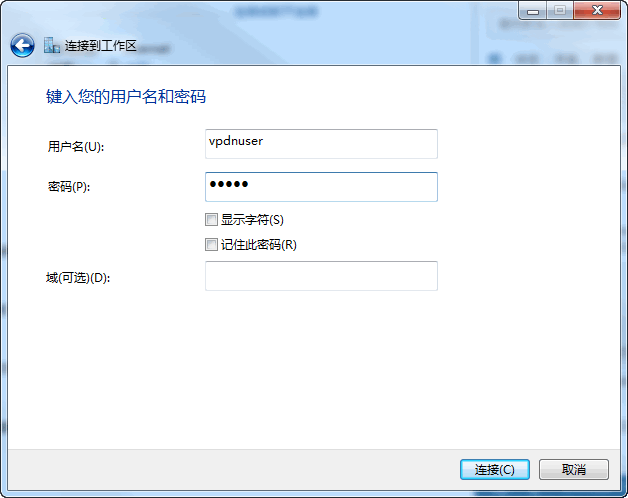

输入用户名：vpdnuser，密码：hello，单击<连接>按钮进行连接 |
|
单击桌面右下角的网络图标，如 |
|

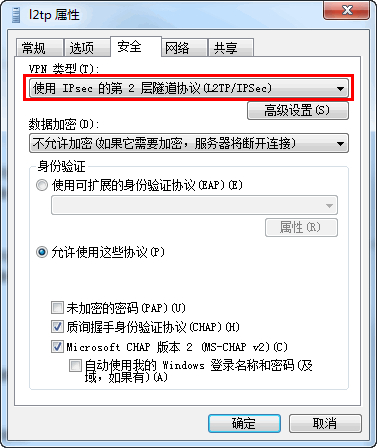

在弹出窗口中，选择“安全”页签，在“VPN类型(T)”中选择“使用IPsec的第2层隧道协议(L2TP/IPSec)”，单击<确定>按钮生效 |
|

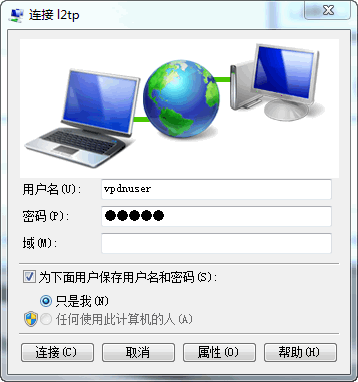

打开L2TP协议的拨号终端窗口，在弹出的窗口中输入用户名：vpdnuser，密码：hello，单击<连接>按钮进行连接 |
|
(3) 验证配置结果

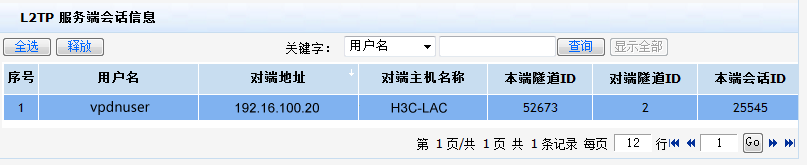

LNS侧，通过选择“VPN→L2TP VPN→L2TP状态”来查看当前的LNS服务端会话信息 |
|

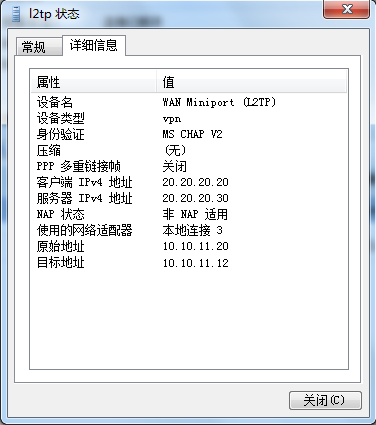

打开Windows 7的L2TP客户端，通过选择L2TP协议连接终端的状态选项，来查看当前的连接情况 |
|
- 2021-11-03回答
