MSR（V5）系列路由器L2TP VPN（LAC---LNS模式）配置方法

1 配置需求或说明

1.1  适用产品系列

本案例适用于Comware V5 软件平台MSR 系列路由器

1.2  配置需求及实现的效果

PPP用户接入之前，在LAC和LNS之间采用LAC-Auto-Initiated模式建立L2TP隧道。PPP用户接入后，通过已经建立的L2TP隧道访问公司总部。

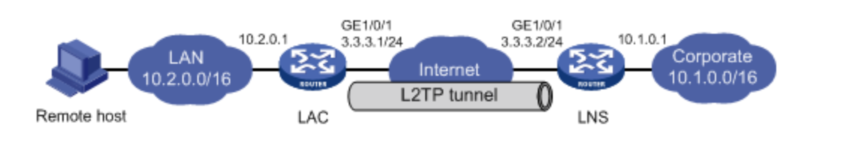

2 组网图

3 配置步骤

3.1  配置路由器基本上网

路由器基本上网配置省略，具体设置步骤请参考“2.2.2 路由器外网使用固定IP地址上网配置方法”章节中“MSR830-WiNet系列路由器基本上网（静态IP）WEB配置（V7）”案例

3.2  配置LAC（客户端）

#开启L2TP功能

<H3C>system-view

[H3C]l2tp enable

#创建LAC模式的L2TP组1

[H3C]l2tp-group 1 mode H3C

# 配置LAC端本端名称为LAC，并指定LNS的IP地址为3.3.3.2

[H3C-l2tp1] tunnel name LAC

[H3C-l2tp1] start l2tp ip 3.3.3.2 fullusername vpdnuser

#开启隧道验证功能，并设置隧道验证密钥为aabbcc

[H3C-l2tp1] tunnel authentication

[H3C-l2tp1] tunnel password simple aabbcc

[H3C-l2tp1] quit

#创建虚拟PPP接口Virtual-PPP 1，配置PPP用户的用户名为vpdnuser、密码为Hello，并配置PPP验证方式为PAP

[H3C] interface virtual-template 1

[H3C-Virtual-Template1] ip address ppp-negotiate

[H3C-Virtual-Template1] ppp pap local-user vpdnuser password simple Hello

[H3C-Virtual-Template1] ppp authentication-mode pap

#触发LAC发起L2TP隧道建立请求

[H3C-Virtual-Template1] l2tp-auto-client enable

[H3C-Virtual-Template1] quit

#创建本地用户，配置用户名、密码及服务类型

[H3C] local-user vpdnuser

[H3C-luser-vpdnuser] password simple Hello

[H3C-luser-vpdnuser] service-type ppp

#配置私网路由，访问公司总部的报文将通过L2TP隧道转发

[H3C] ip route-static 10.1.0.0 16 virtual-template 1

#保存配置

[H3C]save force

3.3  配置LNS（服务端）

#创建本地PPP用户vpdnuser，配置密码为Hello

<H3C> system-view

[H3C] local-user vpdnuser class network

[H3C-luser-network-vpdnuser] password simple Hello

[H3C-luser-network-vpdnuser] service-type ppp

[H3C-luser-network-vpdnuser] quit

#创建接口Virtual-Template1，配置VT口IP地址，PPP认证方式为PAP，并指定为LAC client端分配地址池pool 1的地址

[H3C] interface virtual-template 1

[H3C-virtual-template1] ip address 192.168.0.1 24

[H3C-virtual-template1] ppp authentication-mode pap

[H3C-virtual-template1] remote address pool 1

[H3C-virtual-template1] quit

#配置ISP域system对PPP用户采用本地验证

[H3C] domain system

[H3C-isp-system] authentication ppp local

[H3C-isp-system] ip pool 1 192.168.0.2 192.168.0.100

[H3C-isp-system] quit

#开启L2TP功能，并创建LNS模式的L2TP组1

[H3C] l2tp enable

[H3C] l2tp-group 1 mode LNS

#配置LNS端本端名称为LNS，指定接收呼叫的虚拟模板接口为VT1，并配置隧道对端名称为LAC [H3C-l2tp1] tunnel name LNS

[H3C-l2tp1] allow l2tp virtual-template 1 remote LAC

#启用隧道验证功能，并设置隧道验证密钥为aabbcc

H3C-l2tp1] tunnel authentication

[H3C-l2tp1] tunnel password simple aabbcc

[H3C-l2tp1] quit

#配置私网路由，下一跳指定为LNS为LAC的Virtual-PPP 1接口分配的私网IP地址使得访问PPP用户的报文将通过L2TP隧道转发

[H3C]ip route-static 10.2.0.0 16 virtual-template 1

#保存配置

[H3C]save force
