端口镜像资源本身就很少，应该就2-3组资源，即使是很高端的设备资源也很少，解决办法有两个，一个是

 利用远程镜像VLAN实现本地镜像支持多个目的端口典型配置举例

1. 组网需求

三个部门A、B、C分别使用FortyGigE1/0/1～FortyGigE1/0/3端口接入DeviceA，现要求通过镜像功能，使三台数据检测设备ServerA、ServerB、ServerC都能够对三个部门发送和接收的报文进行镜像。

2. 组网图

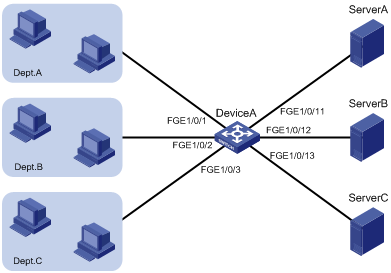

图1-5 利用远程镜像VLAN实现本地镜像支持多个目的端口组网图

3. 配置步骤

# 创建远程源镜像组1。

<DeviceA> system-view

[DeviceA] mirroring-group 1 remote-source

# 将接入部门A、B、C的三个端口配置为远程源镜像组1的源端口。

[DeviceA] mirroring-group 1 mirroring-port fortygige 1/0/1 to fortygige 1/0/3 both

# 将设备上任意未使用的端口（此处以FortyGigE1/0/5为例）配置为镜像组1的反射口。

[DeviceA] mirroring-group 1 reflector-port fortygige 1/0/5

# 创建VLAN10作为镜像组1的远程镜像VLAN，并将接入三台数据检测设备的端口加入VLAN10。

[DeviceA] vlan 10

[DeviceA-vlan10] port fortygige 1/0/11 to fortygige 1/0/13

[DeviceA-vlan10] quit

# 配置VLAN10作为镜像组1的远程镜像VLAN。

[DeviceA] mirroring-group 1 remote-probe vlan 10

另一个就是购买TAP交换机。
