S7006X支持多对多镜像么？

1 配置需求或说明

1.1适用产品系列

本案例适用于如S5130-28F-WiNet、S5500V2-24P-WiNet、S5500V2-48P-WiNet等的V7交换机，V5、V7交换机具体分类及型号可以参考“1.1 Comware V5、V7平台交换机分类说明”。

1.2配置需求及实现的效果

Device A通过端口GigabitEthernet1/0/1连接市场部，并通过端口GigabitEthernet1/0/2和GigabitEthernet1/0/3连接ServerA和serverB。通过配置远程镜像vlan实现ServerA和serverB都可以监控所有进出市场部的报文。

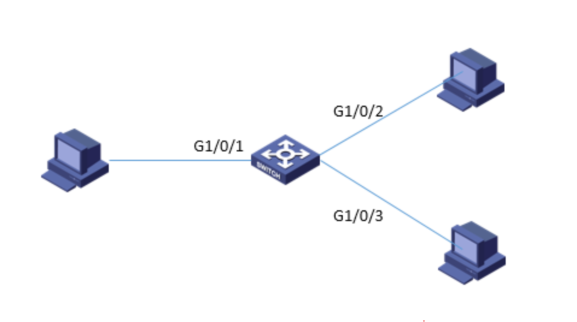

2 组网图

3 配置步骤

3.1配置远程镜像vlan

# 创建远程源镜像组1。

<DeviceA> system-view

[DeviceA] mirroring-group 1 remote-source

# 将接入部门A配置为远程源镜像组1的源端口。

[DeviceA] mirroring-group 1 mirroring-port gigabitethernet 1/0/1 both

# 将设备上任意未使用的端口（此处以GigabitEthernet1/0/6为例）配置为镜像组1的反射口。

[DeviceA] mirroring-group 1 reflector-port GigabitEthernet 1/0/6

# 创建VLAN2作为镜像组1的远程镜像VLAN，并将接入serverA和serverB的端口加入VLAN2。

[DeviceA] vlan 2

[DeviceA-vlan2] port gigabitethernet 1/0/2 to gigabitethernet 1/0/3

[DeviceA-vlan2] quit

# 配置VLAN2作为镜像组1的远程镜像VLAN。

[DeviceA] mirroring-group 1 remote-probe vlan 2

3.2检查配置效果

# 显示所有镜像组的配置信息。

[service]dis mirroring-group all

Mirroring group 1:

    Type: Remote source

    Status: Active

    Mirroring port:

        GigabitEthernet1/0/1  Both

    Reflector port: GigabitEthernet1/0/6

    Remote probe VLAN: 2

配置完成后，用户可以通过ServerA和ServerB可以监控所有进、出市场部的报文。

4 保存配置信息

        [H3C]save force
