1.9.2  IRF典型配置举例（BFD MAD检测方式）

1. 组网需求

如图1-15所示，配置Device A、Device B、Device C和Device D组成IRF设备。配置BFD MAD进行分裂检测。

2. 组网图

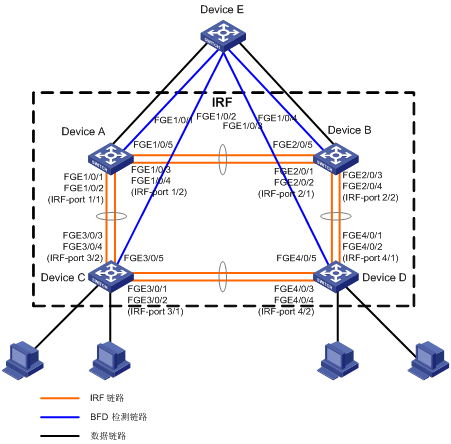

图1-15 IRF典型配置组网图（BFD MAD检测方式）

‌

3. 配置步骤

(1)       配置Device A

# 根据图1-15选定IRF物理端口并关闭这些端口。

<Sysname> system-view

[Sysname] interface range fortygige 1/0/1 to fortygige 1/0/4

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口1/1，并将它与物理端口FortyGigE1/0/1和FortyGigE1/0/2绑定。

[Sysname] irf-port 1/1

[Sysname-irf-port1/1] port group interface fortygige 1/0/1

[Sysname-irf-port1/1] port group interface fortygige 1/0/2

[Sysname-irf-port1/1] quit

# 配置IRF端口1/2，并将它与物理端口FortyGigE1/0/3和FortyGigE1/0/4绑定。

[Sysname] irf-port 1/2

[Sysname-irf-port1/2] port group interface fortygige 1/0/3

[Sysname-irf-port1/2] port group interface fortygige 1/0/4

[Sysname-irf-port1/2] quit

# 开启FortyGigE1/0/1～FortyGigE1/0/4端口，并保存配置。

[Sysname] interface range fortygige 1/0/1 to fortygige 1/0/4

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(2)       配置Device B

# 将Device B的成员编号配置为2，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 2

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

# 根据图1-15选定IRF物理端口并进行物理连线。

# 重新登录到设备，关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range fortygige 2/0/1 to fortygige 2/0/4

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口2/1，并将它与物理端口FortyGigE2/0/1和FortyGigE2/0/2绑定。

[Sysname] irf-port 2/1

[Sysname-irf-port2/1] port group interface fortygige 2/0/1

[Sysname-irf-port2/1] port group interface fortygige 2/0/2

[Sysname-irf-port2/1] quit

# 配置IRF端口2/2，并将它与物理端口FortyGigE2/0/3和FortyGigE2/0/4绑定。

[Sysname] irf-port 2/2

[Sysname-irf-port2/2] port group interface fortygige 2/0/3

[Sysname-irf-port2/2] port group interface fortygige 2/0/4

# 开启FortyGigE2/0/1～FortyGigE2/0/4端口，并保存配置。

[Sysname] interface range fortygige 2/0/1 to fortygige 2/0/4

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(3)       Device A和Device B间将会进行主设备竞选，竞选失败的一方将重启，重启完成后，IRF形成。

(4)       配置Device C

# 将Device C的成员编号配置为3，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 3

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

# 根据图1-15选定IRF物理端口并进行物理连线。

# 重新登录到设备，关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range fortygige 3/0/1 to fortygige 3/0/4

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口3/1，并将它与物理端口FortyGigE3/0/1和FortyGigE3/0/2绑定。

[Sysname] irf-port 3/1

[Sysname-irf-port3/1] port group interface fortygige 3/0/1

[Sysname-irf-port3/1] port group interface fortygige 3/0/2

[Sysname-irf-port3/1] quit

# 配置IRF端口3/2，并将它与物理端口FortyGigE3/0/3和FortyGigE3/0/4绑定。

[Sysname] irf-port 3/2

[Sysname-irf-port3/2] port group interface fortygige 3/0/3

[Sysname-irf-port3/2] port group interface fortygige 3/0/4

[Sysname-irf-port3/2] quit

# 开启FortyGigE3/0/1～FortyGigE3/0/4端口，并保存配置。

[Sysname] interface range fortygige 3/0/1 to fortygige 3/0/4

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(5)       Device C将自动重启，加入Device A和Device B已经形成的IRF。

(6)       配置Device D

# 将Device D的成员编号配置为4，并重启设备使新编号生效。

<Sysname> system-view

[Sysname] irf member 1 renumber 4

Renumbering the member ID may result in configuration change or loss. Continue? [Y/N]:y

[Sysname] quit

<Sysname> reboot

# 根据图1-15选定IRF物理端口并进行物理连线。

# 重新登录到设备，关闭选定的所有IRF物理端口。

<Sysname> system-view

[Sysname] interface range fortygige 4/0/1 to fortygige 4/0/4

[Sysname-if-range] shutdown

[Sysname-if-range] quit

# 配置IRF端口4/1，并将它与物理端口FortyGigE4/0/1和FortyGigE4/0/2绑定。

[Sysname] irf-port 4/1

[Sysname-irf-port4/1] port group interface fortygige 4/0/1

[Sysname-irf-port4/1] port group interface fortygige 4/0/2

[Sysname-irf-port4/1] quit

# 配置IRF端口4/2，并将它与物理端口FortyGigE4/0/3和FortyGigE4/0/4绑定。

[Sysname] irf-port 4/2

[Sysname-irf-port4/2] port group interface fortygige 4/0/3

[Sysname-irf-port4/2] port group interface fortygige 4/0/4

[Sysname-irf-port4/2] quit

# 开启FortyGigE4/0/1～FortyGigE4/0/4端口，并保存配置。

[Sysname] interface range fortygige 4/0/1 to fortygige 4/0/4

[Sysname-if-range] undo shutdown

[Sysname-if-range] quit

[Sysname] save

# 激活IRF端口下的配置。

[Sysname] irf-port-configuration active

(7)       Device D将自动重启，加入Device A、Device B和Device C已经形成的IRF。

(8)       配置BFD MAD

# 创建VLAN 3，并将端口FortyGigE1/0/5、FortyGigE2/0/5、FortyGigE3/0/5和FortyGigE4/0/5加入VLAN 3中。

[Sysname] vlan 3

[Sysname-vlan3] port fortygige 1/0/5 fortygige 2/0/5 fortygige 3/0/5 fortygige 4/0/5

[Sysname-vlan3] quit

# 创建VLAN接口3，并配置MAD IP地址。

[Sysname] interface vlan-interface 3

[Sysname-Vlan-interface3] mad bfd enable

[Sysname-Vlan-interface3] mad ip address 192.168.2.1 24 member 1

[Sysname-Vlan-interface3] mad ip address 192.168.2.2 24 member 2

[Sysname-Vlan-interface3] mad ip address 192.168.2.3 24 member 3

[Sysname-Vlan-interface3] mad ip address 192.168.2.4 24 member 4

[Sysname-Vlan-interface3] quit

# 因为BFD MAD和生成树功能互斥，所以在FortyGigE1/0/5、FortyGigE2/0/5、FortyGigE3/0/5和FortyGigE4/0/5端口上关闭生成树协议。

[Sysname] interface range fortygige 1/0/5 fortygige 2/0/5 fortygige 3/0/5 fortygige 4/0/5

[Sysname-if-range] undo stp enable

[Sysname-if-range] quit

(9)       配置中间设备Device E

Device E作为中间设备来透传BFD MAD报文，协助IRF中的四台成员设备进行多Active检测。

# 创建VLAN 3，并将端口FortyGigE1/0/1～FortyGigE1/0/4加入VLAN 3中，用于转发BFD MAD报文。

<DeviceE> system-view

[DeviceE] vlan 3

[DeviceE-vlan3] port fortygige 1/0/1 to fortygige 1/0/4

[DeviceE-vlan3] quit
