 IPv4静态绑定表项配置举例

1. 组网需求

如图1-2所示，Host A、Host B分别与Device B的接口GigabitEthernet1/0/2、GigabitEthernet1/0/1相连；Host C与Device A的接口GigabitEthernet1/0/2相连。Device B接到Device A的接口GigabitEthernet1/0/1上。各主机均使用静态配置的IP地址。

要求通过在Device A和Device B上配置IPv4静态绑定表项，满足以下各项应用需求：

·            Device A的接口GigabitEthernet1/0/2上只允许Host C发送的IP报文通过。

·            Device A的接口GigabitEthernet1/0/1上只允许Host A发送的IP报文通过。

·            Device B上的所有接口都允许Host A发送的IP报文通过。

·            Device B的接口GigabitEthernet1/0/1上允许Host B发送的IP报文通过。

2. 组网图

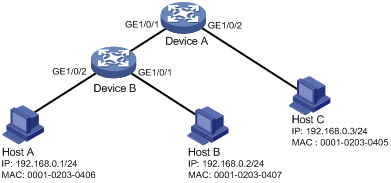

图1-2 配置静态绑定表项组网图

‌

3. 配置步骤

(1)       配置Device A

# 配置各接口的IP地址（略）。

# 在接口GigabitEthernet1/0/2上开启IPv4接口绑定功能，绑定源IP地址和MAC地址。

<DeviceA> system-view

[DeviceA] interface gigabitethernet 1/0/2

[DeviceA-GigabitEthernet1/0/2] ip verify source ip-address mac-address

# 配置IPv4静态绑定表项，在Device A的GigabitEthernet1/0/2上只允许MAC地址为0001-0203-0405、IP地址为192.168.0.3的数据终端Host C发送的IP报文通过。

[DeviceA-GigabitEthernet1/0/2] ip source binding ip-address 192.168.0.3 mac-address 0001-0203-0405

[DeviceA-GigabitEthernet1/0/2] quit

# 在接口GigabitEthernet1/0/1上开启IPv4接口绑定功能，绑定源IP地址和MAC地址。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] ip verify source ip-address mac-address

# 配置在Device A的GigabitEthernet1/0/1上只允许MAC地址为0001-0203-0406、IP地址为192.168.0.1的数据终端Host A发送的IP报文通过。

[DeviceA-GigabitEthernet1/0/1] ip source binding ip-address 192.168.0.1 mac-address 0001-0203-0406

[DeviceA-GigabitEthernet1/0/1] quit

(2)       配置Device B

# 配置各接口的IP地址（略）。

# 在接口GigabitEthernet1/0/2上开启IPv4接口绑定功能，绑定源IP地址和MAC地址。

<DeviceB> system-view

[DeviceB] interface gigabitethernet 1/0/2

[DeviceB-GigabitEthernet1/0/2] ip verify source ip-address mac-address

[DeviceB-GigabitEthernet1/0/2] quit

# 配置IPv4静态绑定表项，在Device B上的所有接口都允许MAC地址为0001-0203-0406、IP地址为192.168.0.1的数据终端Host A发送的IP报文通过。

[DeviceB] ip source binding ip-address 192.168.0.1 mac-address 0001-0203-0406

# 在接口GigabitEthernet1/0/1上开启IPv4接口绑定功能，绑定源IP地址和MAC地址。

[DeviceB] interface gigabitethernet 1/0/1

[DeviceB-GigabitEthernet1/0/1] ip verify source ip-address mac-address

# 配置IPv4静态绑定表项，在Device B的GigabitEthernet1/0/1上允许MAC地址为0001-0203-0407的数据终端Host B发送的IP报文通过。

[DeviceB] interface gigabitethernet 1/0/1

[DeviceB-GigabitEthernet1/0/1] ip source binding mac-address 0001-0203-0407

[DeviceB-GigabitEthernet1/0/1] quit
