S5800做宽带汇聚
- 0关注
- 1收藏，1053浏览
问题描述：
S5800做宽带汇聚，1.3.5.7.9.11端口接光猫，路由通过25号端口分别拨号1.3.5.7.9.11端口，2.4.6.8.10.12走26号端口！
该怎么设置交换机！本人小白……过程尽量详细一点！！谢谢各位大神了
组网及组网描述：
前端光猫（需要拨号才能上网）接交换机，万兆口接爱快软路由，下面是OLT设备
- 2021-11-30提问
- 举报
-
(0)
最佳答案
1.3.5.7.9.11 规划在一个vlan
2.4.6.8.10.12规划在另外一个vlan即可。

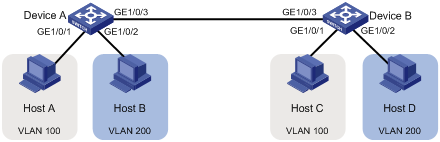

网图
3. 配置步骤
# 创建VLAN 100，并将GigabitEthernet1/0/1加入VLAN 100。
[DeviceA] vlan 100
[DeviceA-vlan100] port gigabitethernet 1/0/1
[DeviceA-vlan100] quit
# 创建VLAN 200，并将GigabitEthernet1/0/2加入VLAN 200。
[DeviceA-vlan200] port gigabitethernet 1/0/2
[DeviceA-vlan200] quit
# 为了使Device A上VLAN 100和VLAN 200的报文能发送给Device B，将GigabitEthernet1/0/3的链路类型配置为Trunk，并允许VLAN 100和VLAN 200的报文通过。
[DeviceA] interface gigabitethernet 1/0/3
[DeviceA-GigabitEthernet1/0/3] port link-type trunk
[DeviceA-GigabitEthernet1/0/3] port trunk permit vlan 100 200
(2) Device B上的配置与Device A上的配置相同，不再赘述。
(3) 将Host A和Host C配置在一个网段，比如192.168.100.0/24；将Host B和Host D配置在一个网段，比如192.168.200.0/24。
- 2021-11-30回答
- 评论(2)
- 举报
-
(0)
1.3.5.7.9.11几个端口在一个VLAN里面不会相互影响吗？
web页面设置划分1.3.5.7.9.11到VLAN100了，设置端口25为trunk口，怎么设置VLAN100可以通过trunk口？
