/A机制是指指定端口可以通过与对端网桥进行一次握手，即可快速进入转发状态，期间不需要任何定时器。P/A机制的前提条件是：握手必须在点到点链路上进行。有点到点链路作为前提，P/A机制可以实现网络拓扑的逐链路收敛，而不必像STP，需要被动等待30秒的时间以确保全网实现收敛。

1. RSTP的P/A机制

当新链路连接或故障链路恢复时，链路两端的端口初始都为指定端口并处于阻塞状态。当指定端口处于Discarding状态和Learning状态，其所发送的BPDU中Proposal位将被置位，端口角色为指定端口。收到Proposal置位的BPDU后，网桥会判断接收端口是否为根端口，如果是，网桥会启动同步过程。同步过程指网桥阻塞除边缘端口之外的所有端口，在本网桥层面消除环路产生的可能。

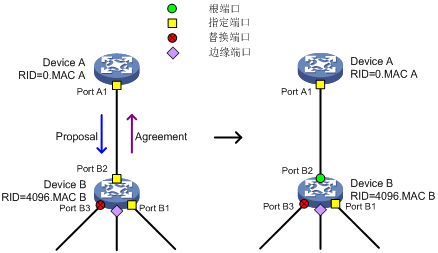

图1-13 RSTP的P/A机制实现快速收敛

如图1-13，当Device A和Device B之间的链路连接后，P/A机制处理过程如下：

·            Device A从端口Port A1发送Proposal置位的BPDU给Device B。

·            Device B收到Proposal BPDU后，判断端口Port B2为根端口，启动同步过程阻塞指定端口Port B1和替换端口 Port B3避免环路产生，然后将根端口Port B2设置为转发状态，并向Device A回复Agreement BPDU。

·            Device A收到Agreement BPDU后，指定端口Port A1立即进入转发状态。

·            Device A的端口Port A1和Device B的端口Port B2均进入转发状态，P/A收敛过程结束。

2. MSTP的P/A机制

在MSTP中，上游网桥发送的Proposal BPDU中的Proposal位和Agreement位均置位，下游网桥收到Proposal位和Agreement位均置位的BPDU后，执行同步操作然后回应Agreement置位的BPDU，使得上游指定端口快速进入转发状态。

图1-14 MSTP的P/A机制实现快速收敛

如图1-14，Device A和Device B之间的P/A机制处理过程如下：

·            Device A从端口Port A1发送Proposal位和Agreement位均置位的BPDU给Device B。

·            Device B收到Proposal位和Agreement位均置位的BPDU后，判断端口Port B1为根端口，执行同步操作然后将根端口Port B1设置为转发状态，并向Device A回复Agreement BPDU。

·            Device A收到Agreement BPDU后，指定端口Port A1立即进入转发状态。

·            Device A的端口Port A1和Device B的端口Port B1均进入转发状态，P/A收敛过程结束。

从RSTP和MSTP的P/A机制处理过程可以看到，P/A机制没有依赖任何定时器，可以实现快速的收敛。

需要注意的是，如果指定端口发出的Proposal BPDU后没有收到Agreement BPDU，则该端口将切换到STP方式，需要等待30秒时间才能进入转发状态。
