MSR830 （v5）版本如何获取ipv6地址？

DHCPv6服务器典型配置举例

2.4.1  动态分配IPv6前缀典型配置举例

1. 组网需求

DHCPv6客户端从DHCPv6服务器获取IPv6地址前缀，以及网络配置参数：DNS服务器地址、域名、SIP服务器地址和SIP服务器域名。其中：

·     Router作为DHCPv6服务器，地址为1::1/64。

·     DHCPv6服务器为DUID为00030001CA0006A40000的客户端固定分配前缀2001:0410:0201::/48；为其他客户端分配2001:0410::/48～2001:0410:FFFF::/48之间除2001:0410:0201::/48外的前缀。

·     DNS服务器地址为2:2::3。

·     DHCPv6客户端所属域的域名为***.***。

·     SIP服务器地址为2:2::4，域名为***.***。

2. 组网图

图2-5 DHCPv6服务器配置组网图

3. 配置步骤

# 配置接口GiagbitEthernet1/0/1的IPv6地址。取消设备发布RA消息的抑制。配置被管理地址的配置标志位为1，即主机通过DHCPv6服务器获取IPv6地址。配置其他信息配置标志位为1，即主机通过DHCPv6服务器获取除IPv6地址以外的其他信息。

<Router> system-view

[Router] interface gigabitethernet 1/0/1

[Router-GigabitEthernet1/0/1] ipv6 address 1::1/64

[Router-GigabitEthernet1/0/1] undo ipv6 nd ra halt

[Router-GigabitEthernet1/0/1] ipv6 nd autoconfig managed-address-flag

[Router-GigabitEthernet1/0/1] ipv6 nd autoconfig other-flag

[Router-GigabitEthernet1/0/1] quit

# 配置前缀池1，包含的前缀为2001:0410::/32，分配的前缀长度为48。

[Router] ipv6 dhcp prefix-pool 1 prefix 2001:0410::/32 assign-len 48

# 创建地址池1。

[Router] ipv6 dhcp pool 1

# 配置地址池1网段为1::/64，与接口地址所属的网段相同。

[Router-dhcp6-pool-1] network 1::/64

# 配置地址池1引用已存在的前缀池1，并设置动态分配前缀的首选生命期为1天，有效生命期为3天。

[Router-dhcp6-pool-1] prefix-pool 1 preferred-lifetime 86400 valid-lifetime 259200

# 在地址池1中配置静态绑定前缀：绑定的前缀为2001:0410:0201::/48，绑定的客户端DUID为00030001CA0006A40000，并设置首选生命期为1天，有效生命期为3天。

[Router-dhcp6-pool-1] static-bind prefix 2001:0410:0201::/48 duid 00030001CA0006A40000 preferred-lifetime 86400 valid-lifetime 259200

# 配置为客户端分配的DNS服务器地址为2:2::3。

[Router-dhcp6-pool-1] dns-server 2:2::3

# 配置为客户端分配的域名为***.***。

[Router-dhcp6-pool-1] domain-name ***.***

# 配置为客户端分配的SIP服务器地址为2:2::4，域名为***.***。

[Router-dhcp6-pool-1] sip-server address 2:2::4

[Router-dhcp6-pool-1] sip-server domain-name ***.***

[Router-dhcp6-pool-1] quit

# 配置接口GigabitEthernet1/0/1工作在DHCPv6服务器模式，并在该接口使能期望前缀分配和前缀快速分配功能，并将优先级设置为最高。

[Router] interface gigabitethernet 1/0/1

[Router-GigabitEthernet1/0/1] ipv6 dhcp select server

[Router-GigabitEthernet1/0/1] ipv6 dhcp server allow-hint preference 255 rapid-commit

4. 验证配置

# 完成上述配置后，查看接口GigabitEthernet1/0/1上的DHCPv6服务器配置信息。

[Router-GigabitEthernet1/0/1] display ipv6 dhcp server interface gigabitethernet 1/0/1

Using pool: global

Preference value: 255

Allow-hint: Enabled

Rapid-commit: Enabled

# 显示地址池1的信息。

[Router-GigabitEthernet1/0/1] display ipv6 dhcp pool 1

DHCPv6 pool: 1

  Network: 1::/64

    Preferred lifetime 604800, valid lifetime 2592000

  Prefix pool: 1

    Preferred lifetime 86400, valid lifetime 259200

  Static bindings:

    DUID: 00030001CA0006A40000

    IAID: Not configured

    Prefix: 2001:410:201::/48

      Preferred lifetime 86400, valid lifetime 259200

  DNS server addresses:

    2:2::3

  Domain name:

    ***.***

  SIP server addresses:

    2:2::4

  SIP server domain names:

    ***.***

# 显示前缀池1的信息。

[Router-GigabitEthernet1/0/1] display ipv6 dhcp prefix-pool 1

Prefix: 2001:410::/32

Assigned length: 48

Total prefix number: 65536

Available: 65535

In-use: 0

Static: 1

# DUID为00030001CA0006A40000的客户端获取IPv6前缀后，显示前缀绑定信息。

[Router-GigabitEthernet1/0/1] display ipv6 dhcp server pd-in-use

Pool: 1

 IPv6 prefix                                 Type      Lease expiration

 2001:410:201::/48                           Static(C) Jul 10 19:45:01 2009

# 其他客户端获取IPv6前缀后，显示前缀绑定信息。

[Router-GigabitEthernet1/0/1] display ipv6 dhcp server pd-in-use

Pool: 1

 IPv6 prefix                                 Type      Lease expiration

 2001:410:201::/48                           Static(C) Jul 10 19:45:01 2009

 2001:410::/48                               Auto(C)   Jul 10 20:44:05 2009

2.4.2  动态分配IPv6地址典型配置举例

1. 组网需求

·     作为DHCPv6服务器的Router A为网段1::1:0:0:0/96和1::2:0:0:0/96的客户端动态分配IPv6地址；

·     Router A的两个以太网接口GigabitEthernet1/0/1和GigabitEthernet1/0/2的地址分别为1::1:0:0:1/96和1::2:0:0:1/96；

·     1::1:0:0:0/96网段内的地址租约时长为172800秒（2天），有效时长为345600秒（4天），域名为***.***，DNS服务器地址为1::1:0:0:2/96；

·     1::2:0:0:0/96网段内的地址租约时长为432000秒（5天），有效时长为864000秒（10天），域名为***.***，DNS服务器地址为1::2:0:0:2/96。

2. 组网图

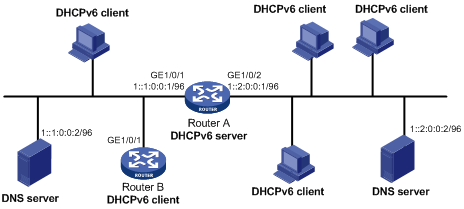

图2-6 DHCPv6组网图

3. 配置步骤

(1)     配置DHCPv6 server各接口的IPv6地址。取消设备发布RA消息的抑制。配置被管理地址的配置标志位为1，即主机通过DHCPv6服务器获取IPv6地址。配置其他信息配置标志位为1，即主机通过DHCPv6服务器获取除IPv6地址以外的其他信息

<RouterA> system-view

[RouterA] interface gigabitethernet 1/0/1

[RouterA-GigabitEthernet1/0/1] ipv6 address 1::1:0:0:1/96

[RouterA-GigabitEthernet1/0/1] undo ipv6 nd ra halt

[RouterA-GigabitEthernet1/0/1] ipv6 nd autoconfig managed-address-flag

[RouterA-GigabitEthernet1/0/1] ipv6 nd autoconfig other-flag

[RouterA-GigabitEthernet1/0/1] quit

[RouterA] interface gigabitethernet 1/0/2

[RouterA-GigabitEthernet1/0/2] ipv6 address 1::2:0:0:1/96

[RouterA-GigabitEthernet1/0/2] undo ipv6 nd ra halt

[RouterA-GigabitEthernet1/0/2] ipv6 nd autoconfig managed-address-flag

[RouterA-GigabitEthernet1/0/2] ipv6 nd autoconfig other-flag

[RouterA-GigabitEthernet1/0/2] quit

(2)     配置DHCPv6服务

# 配置接口GigabitEthernet1/0/1和GigabitEthernet1/0/2工作在DHCPv6服务器模式。

[RouterA] interface gigabitethernet 1/0/1

[RouterA-GigabitEthernet1/0/1] ipv6 dhcp select server

[RouterA-GigabitEthernet1/0/1] quit

[RouterA] interface gigabitethernet 1/0/2

[RouterA-GigabitEthernet1/0/2] ipv6 dhcp select server

[RouterA-GigabitEthernet1/0/2] quit

# 配置不参与自动分配的IPv6地址，以避免分配DNS服务器的地址。

[RouterA] ipv6 dhcp server forbidden-address 1::1:0:0:2

[RouterA] ipv6 dhcp server forbidden-address 1::2:0:0:2

# 配置DHCPv6地址池1，为1::1:0:0:0/96网段的客户端分配IPv6地址等参数。

[RouterA] ipv6 dhcp pool 1

[RouterA-dhcp6-pool-1] network 1::1:0:0:0/96 preferred-lifetime 172800 valid-lifetime 345600

[RouterA-dhcp6-pool-1] domain-name ***.***

[RouterA-dhcp6-pool-1] dns-server 1::1:0:0:2

[RouterA-dhcp6-pool-1] quit

# 配置DHCPv6地址池2，为1::2:0:0:0/96网段的客户端分配IPv6地址等参数。

[RouterA] ipv6 dhcp pool 2

[RouterA-dhcp6-pool-2] network 1::2:0:0:0/96 preferred-lifetime 432000 valid-lifetime 864000

[RouterA-dhcp6-pool-2] domain-name ***.***

[RouterA-dhcp6-pool-2] dns-server 1::2:0:0:2

[RouterA-dhcp6-pool-2] quit

4. 验证配置

配置完成后，1::1:0:0:0/96和1::2:0:0:0/96网段的客户端可以从DHCPv6服务器Router A申请到相应网段的IPv6地址和网络配置参数。通过display ipv6 dhcp server ip-in-use命令可以查看DHCPv6服务器为客户端分配的IPv6地址。
