ip-subnet-vlan配置对不对,帮忙看看

2022-01-03提问
  • 1关注
  • 1收藏,2443浏览
粉丝:0人 关注:0人

问题描述:

局域网三台电脑通过三层交换机+路由上网,三台电脑分别属于3个vlan,并且通过手动配置的固定IP。大家帮我看看我配置的对不对啊?另外有一个问题,交换机的vlan100,我把1/0/9划到了vlan100里面,这个接口是设置成access模式还是其他模式呢?



组网及组网描述:

设置列表

  • 有序列表
  • 无序列表

对齐方式

  • 靠左
  • 居中
  • 靠右

三层交换机配置如下:

[H3C]int g1/0/1

[H3C-GigabitEthernet1/0/1]port link-type hybrid

[H3C-GigabitEthernet1/0/1]quit

[H3C]int g1/0/2

[H3C-GigabitEthernet1/0/2]port link-type hybrid

[H3C-GigabitEthernet1/0/2]quit

[H3C]int g1/0/3

[H3C-GigabitEthernet1/0/3]port link-type hybrid

[H3C-GigabitEthernet1/0/3]quit

---------------------------------------------

[H3C]vlan 101

[H3C-vlan101]ip-subnet-vlan ip 192.168.101.1 255.255.255.0

[H3C-vlan101]quit

[H3C]vlan 102

[H3C-vlan102]ip-subnet-vlan ip 192.168.102.1 255.255.255.0

[H3C-vlan102]quit

[H3C]vlan 103

[H3C-vlan103]ip-subnet-vlan ip 192.168.103.1 255.255.255.0

[H3C-vlan103]quit

------------------------------------------------

[H3C]int g1/0/1

[H3C-GigabitEthernet1/0/1]port hybrid vlan 101 102 103 untagged

[H3C-GigabitEthernet1/0/1]port hybrid ip-subnet-vlan vlan 101

[H3C-GigabitEthernet1/0/1]port hybrid ip-subnet-vlan vlan 102

[H3C-GigabitEthernet1/0/1]port hybrid ip-subnet-vlan vlan 103

[H3C-GigabitEthernet1/0/1]quit

 [H3C]int g1/0/2

[H3C-GigabitEthernet1/0/2]port hybrid vlan 101 102 103 untagged

[H3C-GigabitEthernet1/0/2]port hybrid ip-subnet-vlan vlan 101

[H3C-GigabitEthernet1/0/2]port hybrid ip-subnet-vlan vlan 102

[H3C-GigabitEthernet1/0/2]port hybrid ip-subnet-vlan vlan 103

[H3C-GigabitEthernet1/0/2]quit

[H3C]int g1/0/3

[H3C-GigabitEthernet1/0/3]port hybrid vlan 101 102 103 untagged

[H3C-GigabitEthernet1/0/3]port hybrid ip-subnet-vlan vlan 101

[H3C-GigabitEthernet1/0/3]port hybrid ip-subnet-vlan vlan 102

[H3C-GigabitEthernet1/0/3]port hybrid ip-subnet-vlan vlan 103

[H3C-GigabitEthernet1/0/3]quit

---------------------------------------------------

[H3C]vlan 100

[H3C-vlan100]port g1/0/9

[H3C-vlan100]quit

[H3C]int vlan 100

[H3C-Vlan-interface100]ip add 192.168.100.1 24

[H3C-Vlan-interface100]quit

[H3C]int g1/0/9

[H3C-GigabitEthernet1/0/9]port link-type access

[H3C-GigabitEthernet1/0/9]quit

------------------------------------------------

[H3C]ip route-static 0.0.0.0 0.0.0.0 192.168.100.2

[H3C]quit

----------------------------------------------------------------------------------------------------------------

 路由器配置如下:


[H3C]int g0/1

[H3C-GigabitEthernet0/1]ip add 192.168.100.2 24

[H3C-GigabitEthernet0/1]quit

[H3C]int g0/2

[H3C-GigabitEthernet0/2]ip add 200.0.0.1 24

[H3C-GigabitEthernet0/2]quit

-------------------------------------------------------

[H3C]ip route-static 0.0.0.0 0.0.0.0 200.0.0.254

[H3C]ip route-static 192.168.101.0 255.255.255.0 192.168.100.1

[H3C]ip route-static 192.168.102.0 255.255.255.0 192.168.100.1

[H3C]ip route-static 192.168.103.0 255.255.255.0 192.168.100.1

-------------------------------------------------------------------------

[H3C]acl basic 2001

[H3C-acl-ipv4-basic-2001]rule 0 permit source 192.168.101.0 0.0.0.255

[H3C-acl-ipv4-basic-2001]rule 1 permit source 192.168.102.0 0.0.0.255

[H3C-acl-ipv4-basic-2001]rule 2 permit source 192.168.103.0 0.0.0.255

[H3C-acl-ipv4-basic-2001]quit

----------------------------------------

[H3C]int g0/2

[H3C-GigabitEthernet0/2]nat outbound 2001

[H3C-GigabitEthernet0/2]quit



最佳答案

粉丝:6人 关注:1人

您好:

交换机配置和路由器配置没有问题,交换机和路由器互连口设为access口,加入互连vlan即可;关于基于IP子网的vlan可参考官网对应章节说明:https://www.h3c.com/cn/d_201908/1221886_30005_0.htm#_Toc17464726

暂无评论

3 个回答
粉丝:103人 关注:0人

您好,对着呢,也可再对比下配置,参考

基于IP子网的VLAN典型配置举例

1. 组网需求

如下图所示,办公区的主机属于不同的网段192.168.5.0/24和192.168.50.0/24,Device C在收到来自办公区主机的报文时,根据报文的源IP地址,使来自不同网段主机的报文分别在指定的VLAN中传输,其中,来自网段192.168.5.0/24的报文在VLAN 100中传输,来自网段192.168.50.0/24的报文在VLAN 200中传输。

2. 组网图

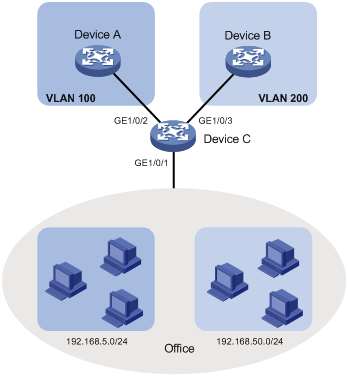

图1-6 基于IP子网的VLAN组网图

3. 配置步骤

(1)       配置Device C

# 配置子网192.168.5.0/24与VLAN 100关联。

<DeviceC> system-view

[DeviceC] vlan 100

[DeviceC-vlan100] ip-subnet-vlan ip 192.168.5.0 255.255.255.0

[DeviceC-vlan100] quit

# 配置子网192.168.50.0/24与VLAN 200关联。

[DeviceC] vlan 200

[DeviceC-vlan200] ip-subnet-vlan ip 192.168.50.0 255.255.255.0

[DeviceC-vlan200] quit

# 配置端口GigabitEthernet1/0/2为Hybrid端口,允许VLAN 100通过,并且在发送VLAN 100的报文时携带VLAN Tag。

[DeviceC] interface gigabitethernet 1/0/2

[DeviceC-GigabitEthernet1/0/2] port link-type hybrid

[DeviceC-GigabitEthernet1/0/2] port hybrid vlan 100 tagged

[DeviceC-GigabitEthernet1/0/2] quit

# 配置端口GigabitEthernet1/0/3为Hybrid端口,允许VLAN 200通过,并且在发送VLAN 200的报文时携带VLAN Tag。

[DeviceC] interface gigabitethernet 1/0/3

[DeviceC-GigabitEthernet1/0/3] port link-type hybrid

[DeviceC-GigabitEthernet1/0/3] port hybrid vlan 200 tagged

[DeviceC-GigabitEthernet1/0/3] quit

# 配置端口GigabitEthernet1/0/1为Hybrid端口,允许VLAN 100、200通过,并且在发送VLAN 100、200的报文时不携带VLAN Tag。

[DeviceC] interface gigabitethernet 1/0/1

[DeviceC-GigabitEthernet1/0/1] port link-type hybrid

[DeviceC-GigabitEthernet1/0/1] port hybrid vlan 100 200 untagged

# 配置端口GigabitEthernet1/0/1和基于IP子网的VLAN 100、200关联。

[DeviceC-GigabitEthernet1/0/1] port hybrid ip-subnet-vlan vlan 100

[DeviceC-GigabitEthernet1/0/1] port hybrid ip-subnet-vlan vlan 200

[DeviceC-GigabitEthernet1/0/1] quit

(2)       配置Device A和Device B

配置Device A和Device B允许对应VLAN通过,配置过程略。

4. 显示与验证

# 查看所有子网VLAN的信息。

[DeviceC] display ip-subnet-vlan vlan all

 VLAN ID: 100

  Subnet index      IP address      Subnet mask

  0                 192.168.5.0     255.255.255.0



 VLAN ID: 200

  Subnet index      IP address      Subnet mask

  0                 192.168.50.0    255.255.255.0

# 查看端口GigabitEthernet1/0/1关联的子网VLAN的信息。

[DeviceC] display ip-subnet-vlan interface gigabitethernet 1/0/1

 Interface: GigabitEthernet1/0/1

  VLAN ID   Subnet index    IP address       Subnet mask       Status

  100       0               192.168.5.0      255.255.255.0     Active

  200       0               192.168.50.0     255.255.255.0     Active

暂无评论

粉丝:1人 关注:0人

接口正常access就好了

暂无评论

粉丝:0人 关注:0人

交换机和路由器的接口,交换机这边设置成了access,并且VLAN100,请问路由器那边也要设置成access,并且vlan100吗?
