H3C WAP712C 配置wifi密码

WPA-PSK认证典型配置举例

1. 组网需求

要求客户端使用WPA-PSK方式接入无线网络，客户端的PSK密钥配置与AP端相同，为12345678。

图2-36 WPA-PSK认证配置组网图

2. 配置AP

(1)      配置FAT AP的接口IP地址

在FAT AP上创建VLAN（在导航栏中选择“网络 > VLAN”，进入页面后可以创建VLAN），并配置IP地址（在导航栏中选择 “设备 > 接口管理”，进入页面后可以配置VLAN的IP地址）。

(2)      配置无线服务

步骤1：在导航栏中选择“无线服务 > 接入服务”。

步骤2：单击<新建>按钮，进入无线服务新建页面。

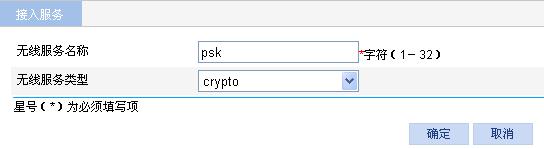

步骤3：进行如下配置，如下图所示。

·              设置无线服务名称为“psk”。

·              选择无线服务类型为“crypto”。

步骤4：单击<确定>按钮完成操作。

图2-37 创建无线服务

(3)      配置PSK认证

创建无线服务后，直接进入配置无线服务界面。

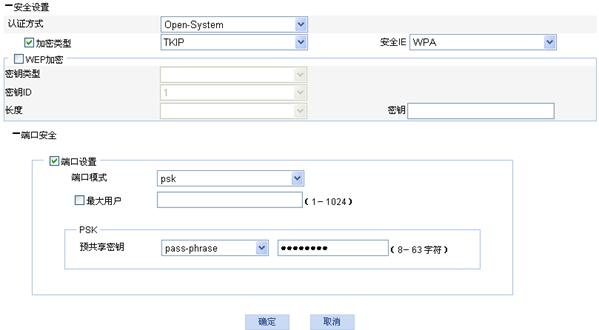

步骤1：PSK认证需要对“安全设置”部分进行如下配置，如下图所示。

·              在“认证方式”下拉框中选择“Open-System”。

·              选中“加密类型”前的复选框，选择“TKIP”加密类型（请根据实际情况，选择需要的加密类型），选择“WPA”安全IE。

·              选中“端口设置”前的复选框，在端口模式的下拉框中选择“psk”方式。

·              在PSK预共享密钥下拉框里选择“pass-phrase”，输入密钥“12345678”。

步骤2：单击<确定>按钮完成操作。

图2-38 安全设置，加密类型建议配置为AES，安全IE配置为WPA2

(4)      绑定AP的射频

步骤1：在导航栏中选择“无线服务 > 接入服务”。

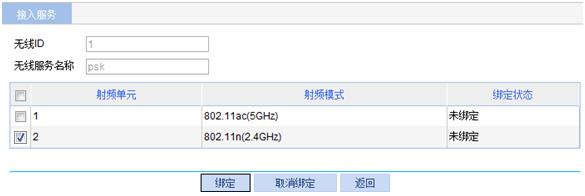

步骤2：单击无线服务“psk”对应的图标，进入如下图所示页面。

步骤3：选中“802.11n”前的复选框。

步骤4：单击<绑定>按钮完成操作。

图2-39 绑定AP的射频

(5)      开启无线服务

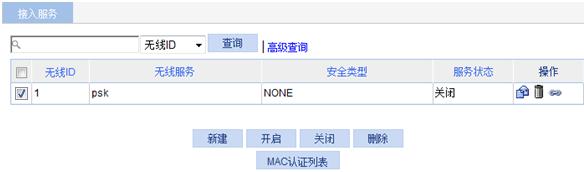

步骤1：在导航栏中选择“无线服务 > 接入服务”，进入如下图所示页面。

步骤2：选中“psk”前的复选框。

步骤3：单击<开启>按钮完成操作。

图2-40 开启无线服务

(6)      开启802.11n射频（缺省情况下，802.11n处于开启状态，此步骤可选）

在导航栏中选择“射频 > 射频设置”，进入射频设置页面，确认802.11n处于开启状态。
