3.7  接口模块扩展卡的安装与拆卸

S5500-EI系列以太网交换机后面板提供两个接口模块扩展卡插槽，可选配的接口模块扩展卡型号及其介绍请参见1.6  接口模块扩展卡选购。

各种接口模块扩展卡的安装、拆卸过程类似。本节以双端口10GE SFP+接口模块扩展卡为例，讲解可选接口模块扩展卡的安装与拆卸过程。

3.7.1  安装接口模块扩展卡

第一步：佩戴防静电腕带，需确认防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地。

第二步：用螺丝刀逆时针方向旋转，松开交换机后面板上假面板的安装螺钉，拆下假面板，如图3-27所示。

第三步：从包装袋中取出接口模块扩展卡，两手抓住扩展卡前面板上的安装螺钉，沿着插槽导轨平稳滑动插入扩展卡，直到扩展卡和交换机紧密接触为止，如图3-28中①所示。

第四步：用十字螺丝刀按顺时针方向旋转拧紧接口模块扩展卡上的固定螺钉，固定接口模块扩展卡，如图3-28中②所示。

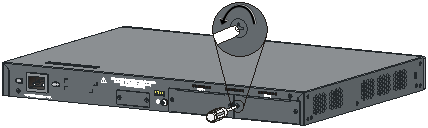

图3-27 接口模块扩展卡安装示意图一

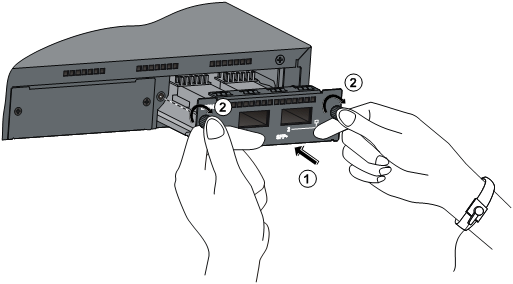

图3-28 接口模块扩展卡安装示意图二
