1.6.2  基于报文协议类型的转发策略路由配置举例

1. 组网需求

Switch A分别与Switch B和Switch C直连（保证Switch B和Switch C之间路由完全不可达）。

通过策略路由控制从Switch A的接口Vlan-interface11接收的报文：

·     指定所有TCP报文的下一跳为1.1.2.2；

·     其它报文仍然按照查找路由表的方式进行转发。

2. 组网图

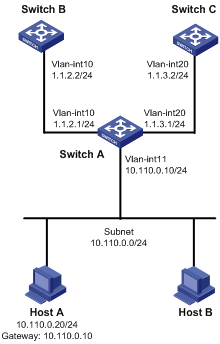

图1-2 基于报文协议类型的转发策略路由的配置举例组网图

3. 配置步骤

配置前请确保Switch B和Host A，Switch C和Host A之间路由可达。

(1)     配置Switch A

# 创建VLAN 10和VLAN 20。

<SwitchA> system-view

[SwitchA] vlan 10

[SwitchA-vlan10] quit

[SwitchA] vlan 20

[SwitchA-vlan20] quit

# 配置接口Vlan-interface10和Vlan-interface20的IP地址。

[SwitchA] interface vlan-interface 10

[SwitchA-Vlan-interface10] ip address 1.1.2.1 24

[SwitchA-Vlan-interface10] quit

[SwitchA] interface vlan-interface 20

[SwitchA-Vlan-interface20] ip address 1.1.3.1 24

[SwitchA-Vlan-interface20] quit

# 定义访问控制列表ACL 3101，用来匹配TCP报文。

[SwitchA] acl advanced 3101

[SwitchA-acl-ipv4-adv-3101] rule permit tcp

[SwitchA-acl-ipv4-adv-3101] quit

# 定义5号节点，指定所有TCP报文的下一跳为1.1.2.2。

[SwitchA] policy-based-route aaa permit node 5

[SwitchA-pbr-aaa-5] if-match acl 3101

[SwitchA-pbr-aaa-5] apply next-hop 1.1.2.2

[SwitchA-pbr-aaa-5] quit

# 在接口Vlan-interface11上应用转发策略路由，处理此接口接收的报文。

[SwitchA] interface vlan-interface 11

[SwitchA-Vlan-interface11] ip address 10.110.0.10 24

[SwitchA-Vlan-interface11] ip policy-based-route aaa

[SwitchA-Vlan-interface11] quit

4. 验证配置

从Host A上通过Telnet方式登录Switch B，结果成功。

从Host A上通过Telnet方式登录Switch C，结果失败。

从Host A上ping Switch C，结果成功。

由于Telnet使用的是TCP协议，ping使用的是ICMP协议，所以由以上结果可证明：从Switch A的接口Vlan-interface11接收的TCP报文的下一跳为1.1.2.2，接口Vlan-interface20不转发TCP报文，但可以转发非TCP报文，策略路由设置成功。
