Wx2500系列Ac控制器，Ap将获取ip地址与Ac建立Capwap隧道，这句话怎么理解啊？请大神解答，谢谢！

你好：可以参考一下下面的过程

CAPWAP隧道

AP和AC间采用CAPWAP（Controlling and Provisioning of Wireless Access Point，无线接入点控制与供应）隧道进行通信。CAPWAP隧道为AP和AC之间的通信提供了通用的封装和传输机制，使用UDP协议作为传输协议，并支持IPv4和IPv6协议。

如图1-1所示，AC通过CAPWAP协议与AP建立控制隧道和数据隧道，AC通过控制隧道对AP进行管理和监控，通过数据隧道转发客户端的数据报文。

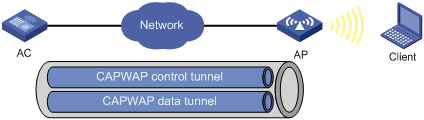

图1-1 CAPWAP隧道典型组网图

1. 获取AC地址

AP零配置启动后，会自动创建VLAN-interface 1，并在该接口上默认开启DHCP客户端、DHCPv6客户端和DNS客户端功能，完成上述操作后，AP将使用获取的AC地址发现AC并建立CAPWAP隧道。AP获取AC地址的方式如下：

·     静态配置：通过预配置为AP手工指定AC的IP地址。

DHCP选项：通过DHCP服务器返回的Option 138或Option 43选项获取AC的IPv4地址，或Option 52选项获取AC的IPv6地址，通过三个选项获取AC地址的优先级为Option 138 > Option 43 > Option 52。有关Option选项的详细介绍请参见“网络互通配置指导”中的“DHCP”。

·     DNS：AP通过DHCP服务器获取AC的域名后缀及DNS server的IP地址，再将从自身获取的主机名与域名后缀形成AC的完整域名进行DNS解析，获取AC地址。

·     广播：AP通过向IPv4广播地址255.255.255.255发送Discovery request广播报文来发现、选择AC并建立隧道。

·     IPv4组播：AP通过向IPv4组播地址224.0.1.140发送Discovery request组播报文来发现、选择AC并建立隧道。

·     IPv6组播：AP通过向IPv6组播地址FF0E::18C发送Discovery request组播报文来发现、选择AC并建立隧道。

AP依次使用静态配置、DHCPv4选项、广播/IPv4组播、IPv4 DNS、IPv6组播、DHCPv6选项、IPv6 DNS获取的AC地址进行发现AC并建立隧道过程，若某一种方式成功建立CAPWAP隧道，则停止发现AC的过程。

2. CAPWAP隧道建立过程

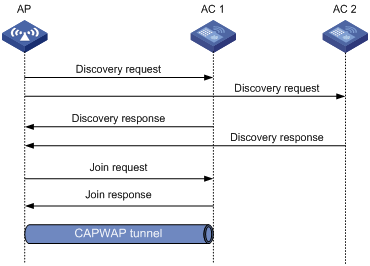

图1-2 CAPWAP隧道建立过程

AP发现AC并建立CAPWAP隧道过程如下：

(1)     AP向AC地址发送Discovery request报文。

(2)     AC收到Discovery request报文后，根据本地策略和报文内容决定是否对AP进行回复Discovery response报文，Discovery response报文中会携带优先级值、AC上是否存在该AP的信息和AC上的负载信息等。AC判断是否回复Discovery response报文的详细步骤如下：

a.     AC检查收到的Discovery request报文是否为单播报文，如果是单播报文则直接进行下一步。如果是广播或组播报文，将检查单播发现策略功能是否处于开启状态，如果处于开启状态，AC不回复Discovery response报文；如果处于关闭状态，再进行下一步检查。

b.     AC根据Discovery request报文中携带的AP型号信息检查自身是否存在手工AP，如果存在手工AP，则向AP回复Discovery response报文，并在报文中携带存在手工AP的标记、优先级值和负载情况；如果不存在手工AP，再进行下一步检查。

c.     AC检查自动AP功能的开启状态，如果自动AP功能处于开启状态，AC向AP回复Discovery response报文，并在报文中携带自动AP功能处于开启状态的标记、优先级值和负载情况；如果自动AP功能处于关闭状态，则不回复Discovery response报文。

(3)     AP收到各个AC的Discovery response报文后，根据报文中携带的内容，选择最优AC。最优AC的选择优先级为：

a.     选择存在手工AP的AC，如果没有AC存在手工AP，则选择开启了自动AP功能的AC。如果有多个AC上存在手工AP或多个AC开启了自动AP功能，再进行下一步判断。

b.     选择AP连接AC优先级最高的AC。优先级相同，选择负载最轻的AC。负载相同，选择回复时间最快的AC。

(4)     AP向选择的最优AC发送Join request报文。

(5)     AC根据报文内容，检查是否为该AP提供服务，并回复Join response报文。

(6)     AP若收到Result Code为失败的Join response报文，则不建立隧道；若AP收到Result Code为成功的Join response报文，则AP和AC成功建立隧道。
