求s5500-28f-WINET 配置手册 (网页管理的)

  • 0关注
  • 1收藏,654浏览
粉丝:0人 关注:0人

问题描述:

网页管理界面配置  mac  ip绑定

组网及组网描述:

2 个回答
粉丝:199人 关注:0人

您好,参考

35.5  DHCP典型配置举例

35.5.1  DHCP服务器典型配置举例(静态绑定地址典型配置举例

说明

仅S5500-WiNet系列和S3100V2-52TP-WiNet交换机支持DHCP服务器特性。



常见的DHCP组网方式可分为两类:一种是DHCP服务器和客户端在同一个子网内,直接进行DHCP报文的交互;第二种是DHCP服务器和客户端处于不同的子网中,必须通过DHCP中继代理实现IP地址的分配。无论哪种情况下,DHCP服务器的配置都是相同的。

1. 组网需求

Switch B作为DHCP客户端,从DHCP服务器Switch A获取静态绑定的IP地址、域名服务器、网关地址等信息。

图35-17 静态绑定地址配置组网图



2. 配置步骤

(1)     启动DHCP服务。

步骤1:在导航栏中选择“网络管理 > DHCP > DHCP服务器”,默认进入“DHCP服务器”页签的页面。

步骤2:如图35-18所示,选中DHCP服务“启动”前的单选按钮,即可启动全局DHCP服务。

图35-18 启动DHCP服务




(2)     配置静态地址池。

步骤1:在“地址池”中单击<新建>按钮。(默认选中“静态”前的单选按钮)

步骤2:进行如下配置,如图35-19所示。

·     输入地址池名称为“static-pool”。

·     输入IP地址为“10.1.1.5”。

·     输入掩码为“255.255.255.128”。

·     输入客户端MAC地址为“000f-e200-0002”。

·     输入网关地址为“10.1.1.126”。

·     输入DNS服务器地址为“10.1.1.2”。

步骤3:单击<确定>按钮完成操作。

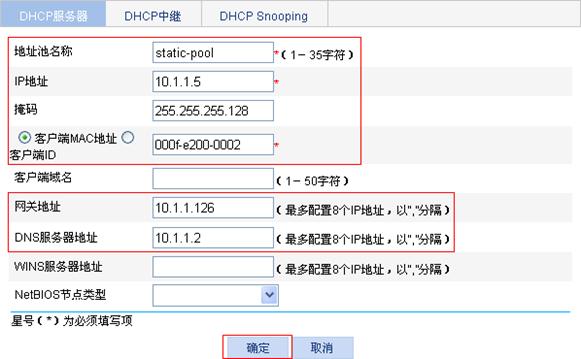

图35-19 配置静态地址池



(3)     配置接口Vlan-interface9工作在DHCP服务器模式。(缺省情况下,所有接口均工作在DHCP服务器模式,此步骤可以根据情况省略)

步骤1:在“接口设置”中单击Vlan-interface9对应的图标。

步骤2:如图35-20所示,选中DHCP服务器“启动”前的单选按钮。

步骤3:单击<确定>按钮完成操作。

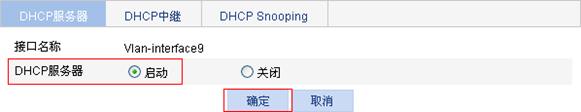

图35-20 配置接口工作在DHCP服务器模式
