H3C WAP712C+如何设置WDS

参考连接

https://www.h3c.com/cn/d_202001/1265346_30005_0.htm#_Toc531253594

2.2  配置WDS服务

2.2.1  配置WDS服务

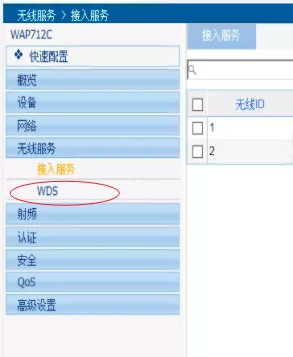

(1)      在界面左侧的导航栏中选择“无线服务 > WDS”。

(2)      单击“WDS设置”页签，进入如下图所示WDS设置页面。

图2-19 WDS设置页面

(3)      在列表中找到要进行配置的射频模式，单击对应的图标，进入如下图所示WDS设置页面。

图2-20 WDS设置页面

(4)      配置WDS的信息，详细配置如下表所示。

(5)      单击<确定>按钮完成操作。

表2-15 WDS设置的详细配置

WDS配置举例

2.5.1  WDS典型配置举例

1. 组网需求

在如下图所示的室外环境中存在两个独立的局域网，如果采用有线方式连接这两个局域网，需要使用挖沟开渠等方式铺设线缆，这样做工期长、开销大。在这种部署有线网络不方便的情况下，可以采用WDS链路连接这两个局域网，实现两个局域网之间的互通。

具体部署方式如下：

·              AP 1和AP 2分别连接不同的局域网。

·              手工指定固定信道153，通过802.11ac射频模式使AP 1和AP 2之间形成WDS链路。

·              为了保证WDS链路的安全性，设置预共享密钥为“12345678”。

图2-99 WDS配置组网图

2. 配置AP 1

(1)      配置AP 1的接口IP地址

创建VLAN（在导航栏中选择“网络 > VLAN”，进入页面后可以创建VLAN），并配置IP地址（在导航栏中选择 “设备 > 接口管理”，进入页面后可以配置VLAN的IP地址）。

(2)      配置WDS

步骤1：在导航栏中选择“无线服务 > WDS”，进入如下图所示WDS设置页面。

图2-100 WDS设置

步骤2：在列表中找到要进行配置的射频模式，单击对应的图标，进入WDS设置页面。

步骤3：进行如下配置，如下图所示。

·              选择字符串方式，设置预共享密钥为“12345678”。

·              不对邻居列表进行操作，即AP可以和任何其它AP建立WDS链路。

步骤4：单击<确定>按钮完成操作。

图2-101 WDS设置页面

(3)      手工指定信道

步骤1：在界面左侧的导航栏中选择“射频 > 射频设置”。

步骤2：在列表中选择需要配置的射频单元，单击对应的图标，进入射频设置页面。

步骤3：在信道下拉框中选择使用的信道。

步骤4：单击<确定>按钮完成操作。

图2-102 手工配置相同的信道

(4)      开启802.11ac射频（缺省情况下，802.11ac处于开启状态，此步骤可选）

在导航栏中选择“射频 > 射频设置”，进入射频设置页面，确认802.11ac处于开启状态。

(5)      开启WDS

步骤1：在导航栏中选择“无线服务 > WDS”，进入WDS设置页面。

步骤2：选中“802.11ac”前的复选框。

步骤3：单击<开启>按钮完成操作。

图2-103 WDS设置

3. 配置AP 2

AP 2的配置步骤和AP 1相同，此处不再重复。

4. 验证配置结果

在导航栏中选择“概览 > WDS”，进入WDS显示页面。

图2-104 WDS显示页面

在上图中可以看到WDS链路已经成功建立。

5. 配置注意事项

在一个WDS链路中，显示的信息包括：邻居MAC地址、本地MAC地址、邻居状态、链路UP时间、信号质量。

当信号质量显示为绿色（五格）时，表明信号质量最好；如果显示为黄色，则表明当前信号质量比较差，此时需要关注：当前采用的天线是否和Radio匹配、天线连接是否正确、当前射频的最大功率是否过小等。

2.5.2  WDS点到多点典型配置举例

1. 组网需求

要求在AP 1分别和AP 2，AP 3，AP 4建立WDS链路。

图2-105 WDS配置组网图

2. 配置思路

WDS点到多点配置和普通无线WDS配置基本相同，但需要注意以下几点：

·              在每个AP的射频模式下配置邻居AP的MAC地址（否则AP2、AP3、AP4之间也可能建立WDS链路）。

·              设置允许建立的最大WDS链路数（缺省值为2，需要根据实际链路数进行设置，此例中在AP 1上该值应设为3）。

3. 配置步骤

WDS点到多点配置和普通无线WDS配置相同，具体配置步骤请参见“2.5.1  2. 配置AP 1”。

4. 验证配置结果

查看WDS链路状态：

(1)      在AP 1上的WDS链路状态页面（在导航栏中选择“概览 > WDS”）可以看到AP 1与AP 2、AP 3、AP 4建立的三条WDS链路。

(2)      在AP 2、AP 3和AP 4上的WDS链路状态页面（在导航栏中选择“概览 > WDS”）可以看到它们各自与AP 1建立的一条WDS链路。

谢谢各位的答复。上面都是写的H3C两个设备之间联接。若我信号源是TP_LINK的设备，发送的5 G信号，我可以用H3C WAP712  WDS 联结吗。我在概览-WDS-领居信息中，没找到相关信号信息。
