S12508 灵活QINQ

2018-08-30提问
  • 0关注
  • 0收藏,460浏览
粉丝:0人 关注:0人

问题描述:

S12508 灵活QINQ  V5的能否用trunk模式,有没有案例

最佳答案

粉丝:7人 关注:0人

1.6.2  灵活QinQ典型配置举例1. 组网需求·     Provider A、Provider B作为运营商网络(Operator Network)接入设备,连接用户网络(User Network)设备。

·     用户网络VLAN划分为VLAN 10和VLAN 20。

要求通过配置灵活QinQ实现:用户网络的报文添加外层VLAN Tag100后通过运营商网络。

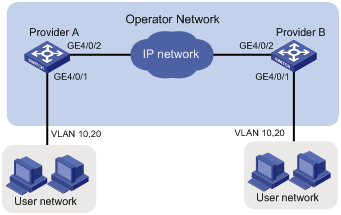

2. 组网图图1-5 灵活QinQ配置组网图



3. 配置步骤(1)     配置Provider A

# 配置上行策略,给用户网络的报文添加外层VLAN Tag100。

<ProviderA> system-view

[ProviderA] traffic classifier nest operator or

[ProviderA-classifier-nest] if-match service-vlan-id 10 20

[ProviderA-classifier-nest] quit

[ProviderA] traffic behavior nest

[ProviderA-behavior-nest] nest top-most vlan-id 100

[ProviderA-behavior-nest] quit

[ProviderA] qos policy nest

[ProviderA-qospolicy-nest] classifier nest behavior nest

[ProviderA-qospolicy-nest] quit

# 配置端口GigabitEthernet4/0/1允许VLAN 100的报文不带Tag标签通过。

[ProviderA] intface GigabitEthernet 4/0/1

[ProviderA-GigabitEthernet4/0/1] port link-type hybrid

[ProviderA-GigabitEthernet4/0/1] port hybrid vlan 100 untagged

# 在端口GigabitEthernet4/0/1的入方向应用上行策略。

[ProviderA-GigabitEthernet4/0/1] qos apply policy nest inbound

[ProviderA-GigabitEthernet4/0/1] quit

# 配置端口GigabitEthernet4/0/2允许VLAN 100的报文通过。

[ProviderA] interface GigabitEthernet 4/0/2

[ProviderA-GigabitEthernet4/0/2] port link-type trunk

[ProviderA-GigabitEthernet4/0/2] port trunk permit vlan 100

(2)     配置Provider B

Provider B上的配置与Provider A相类似,请参考Provider A上的配置。
