1.6.5  静态路由、Track与BFD联动配置举例

1. 组网需求

Switch A、Switch B和Switch C连接了20.1.1.0/24和30.1.1.0/24两个网段，在交换机上配置静态路由以实现两个网段的互通，并配置路由备份以提高网络的可靠性。

Switch A作为20.1.1.0/24网段内主机的缺省网关，在Switch A上存在两条到达30.1.1.0/24网段的静态路由，下一跳分别为Switch B和Switch C。这两条静态路由形成备份，其中：

·              下一跳为Switch B的静态路由优先级高，作为主路由。该路由可达时，Switch A通过Switch B将报文转发到30.1.1.0/24网段。

·              下一跳为Switch C的静态路作为备份路由。

·              在Switch A上通过静态路由、Track与BFD联动，实时判断主路由是否可达。当主路由不可达时，BFD能够快速地检测到路由故障，使得备份路由生效，Switch A通过Switch C和Switch B将报文转发到30.1.1.0/24网段。

同样地，Switch B作为30.1.1.0/24网段内主机的缺省网关，在Switch B上存在两条到达20.1.1.0/24网段的静态路由，下一跳分别为Switch A和Switch C。这两条静态路由形成备份，其中：

·              下一跳为Switch A的静态路由优先级高，作为主路由。该路由可达时，Switch B通过Switch A将报文转发到20.1.1.0/24网段。

·              下一跳为Switch C的静态路作为备份路由。

·              在Switch B上通过静态路由、Track与BFD联动，实时判断主路由是否可达。当主路由不可达时，BFD能够快速地检测到路由故障，使得备份路由生效，Switch B通过Switch C和Switch A将报文转发到20.1.1.0/24网段。

2. 组网图

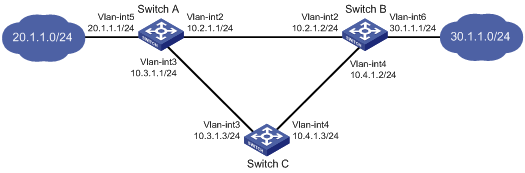

图1-6 静态路由、Track与BFD联动配置组网图

3. 配置步骤

(1)      按照图1-6创建VLAN，在VLAN中加入对应的端口，并配置各VLAN接口的IP地址，具体配置过程略。

(2)      配置Switch A

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.2.1.2，优先级为缺省值60，该路由与Track项1关联。

<SwitchA> system-view

[SwitchA] ip route-static 30.1.1.0 24 10.2.1.2 track 1

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.3.1.3，优先级为80。

[SwitchA] ip route-static 30.1.1.0 24 10.3.1.3 preference 80

# 配置BFD echo报文的源地址为10.10.10.10。

[SwitchA] bfd echo-source-ip 10.10.10.10

# 创建和BFD会话关联的Track项1，检测Switch A是否可以与静态路由的下一跳Switch B互通。

[SwitchA] track 1 bfd echo interface vlan-interface 2 remote ip 10.2.1.2 local ip 10.2.1.1

(3)      配置Switch B

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.2.1.1，优先级为缺省值60，该路由与Track项1关联。

<SwitchB> system-view

[SwitchB] ip route-static 20.1.1.0 24 10.2.1.1 track 1

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.4.1.3，优先级为80。

[SwitchB] ip route-static 20.1.1.0 24 10.4.1.3 preference 80

# 配置BFD echo报文的源地址为1.1.1.1。

[SwitchB] bfd echo-source-ip 1.1.1.1

# 创建和BFD会话关联的Track项1，检测Switch B是否可以与静态路由的下一跳Switch A互通。

[SwitchB] track 1 bfd echo interface vlan-interface 2 remote ip 10.2.1.1 local ip 10.2.1.2

(4)      配置Switch C

# 配置到达30.1.1.0/24网段的静态路由：下一跳地址为10.4.1.2。

<SwitchC> system-view

[SwitchC] ip route-static 30.1.1.0 24 10.4.1.2

# 配置到达20.1.1.0/24网段的静态路由：下一跳地址为10.3.1.1。

[SwitchB] ip route-static 20.1.1.0 24 10.3.1.1

(5)      验证配置结果

# 显示Switch A上Track项的信息。

[SwitchA] display track all

Track ID: 1

  Status: Positive

  Duration: 0 days 0 hours 0 minutes 32 seconds

  Notification delay: Positive 0, Negative 0 (in seconds)

  Reference object:

    BFD Session:

    Packet type: Echo

    Interface  : Vlan-interface2

    Remote IP  : 10.2.1.2

    Local IP   : 10.2.1.1

# 显示Switch A的路由表。

[SwitchA] display ip routing-table

Routing Tables: Public

         Destinations : 9        Routes : 9

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

10.2.1.0/24         Direct 0    0            10.2.1.1        Vlan2

10.2.1.1/32         Direct 0    0            127.0.0.1       InLoop0

10.3.1.0/24         Direct 0    0            10.3.1.1        Vlan3

10.3.1.1/32         Direct 0    0            127.0.0.1       InLoop0

20.1.1.0/24         Direct 0    0            20.1.1.1        Vlan5

20.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

30.1.1.0/24         Static 60   0            10.2.1.2        Vlan2

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

以上显示信息表示，BFD检测的结果为下一跳地址10.2.1.2可达（Track项状态为Positive），主路由生效，Switch A通过Switch B将报文转发到30.1.1.0/24网段。

# 在Switch B上删除VLAN接口2的IP地址。

<SwitchB> system-view

[SwitchB] interface vlan-interface 2

[SwitchB-Vlan-interface2] undo ip address

# 显示Switch A上Track项的信息。

[SwitchA] display track all

Track ID: 1

  Status: Negative

  Duration: 0 days 0 hours 0 minutes 32 seconds

  Notification delay: Positive 0, Negative 0 (in seconds)

  Reference object:

    BFD Session:

    Packet type: Echo

    Interface  : Vlan-interface2

    Remote IP  : 10.2.1.2

    Local IP   : 10.2.1.1

# 显示Switch A的路由表。

[SwitchA] display ip routing-table

Routing Tables: Public

         Destinations : 9        Routes : 9

Destination/Mask    Proto  Pre  Cost         NextHop         Interface

10.2.1.0/24         Direct 0    0            10.2.1.1        Vlan2

10.2.1.1/32         Direct 0    0            127.0.0.1       InLoop0

10.3.1.0/24         Direct 0    0            10.3.1.1        Vlan3

10.3.1.1/32         Direct 0    0            127.0.0.1       InLoop0

20.1.1.0/24         Direct 0    0            20.1.1.1        Vlan5

20.1.1.1/32         Direct 0    0            127.0.0.1       InLoop0

30.1.1.0/24         Static 80   0            10.3.1.3        Vlan3

127.0.0.0/8         Direct 0    0            127.0.0.1       InLoop0

127.0.0.1/32        Direct 0    0            127.0.0.1       InLoop0

以上显示信息表示，BFD检测的结果为下一跳地址10.2.1.2不可达（Track项状态为Negative），备份路由生效，Switch A通过Switch C和Switch B将报文转发到30.1.1.0/24网段。

# 主路由出现故障后，20.1.1.0/24网段内的主机仍然可以与30.1.1.0/24网段内的主机通信。

[SwitchA] ping -a 20.1.1.1 30.1.1.1

  PING 30.1.1.1: 56  data bytes, press CTRL_C to break

    Reply from 30.1.1.1: bytes=56 Sequence=1 ttl=254 time=2 ms

    Reply from 30.1.1.1: bytes=56 Sequence=2 ttl=254 time=1 ms

    Reply from 30.1.1.1: bytes=56 Sequence=3 ttl=254 time=1 ms

    Reply from 30.1.1.1: bytes=56 Sequence=4 ttl=254 time=2 ms

    Reply from 30.1.1.1: bytes=56 Sequence=5 ttl=254 time=1 ms

  --- 30.1.1.1 ping statistics ---

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max = 1/1/2 ms

# Switch B上的显示信息与Switch A类似。主路由出现故障后，30.1.1.0/24网段内的主机仍然可以与20.1.1.0/24网段内的主机通信。

[SwitchB] ping -a 30.1.1.1 20.1.1.1

  PING 20.1.1.1: 56  data bytes, press CTRL_C to break

    Reply from 20.1.1.1: bytes=56 Sequence=1 ttl=254 time=2 ms

    Reply from 20.1.1.1: bytes=56 Sequence=2 ttl=254 time=1 ms

    Reply from 20.1.1.1: bytes=56 Sequence=3 ttl=254 time=1 ms

    Reply from 20.1.1.1: bytes=56 Sequence=4 ttl=254 time=1 ms

    Reply from 20.1.1.1: bytes=56 Sequence=5 ttl=254 time=1 ms

  --- 20.1.1.1 ping statistics ---

    5 packet(s) transmitted

    5 packet(s) received

    0.00% packet loss

    round-trip min/avg/max = 1/1/2 ms
