3.4  DHCP中继典型配置举例

1. 组网需求

l              具有DHCP中继功能的Switch A通过端口（属于VLAN1）连接到DHCP客户端所在的网络，交换机VLAN接口1的IP地址为10.10.1.1/24，VLAN接口2的IP地址为10.1.1.2/24；

l              DHCP服务器的IP地址为10.1.1.1/24；

l              通过Switch A转发DHCP报文，DHCP客户端可以从DHCP服务器上申请到10.10.1.0/24网段的IP地址及相关配置信息。

2. 组网图

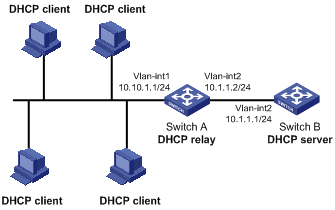

图3-4 DHCP中继组网示意图

3. 配置步骤

# 配置DHCP服务器的组号为1，IP地址为10.1.1.1。

<SwitchA> system-view

[SwitchA] dhcp-server 1 ip 10.1.1.1

# 配置Vlan-interface1接口对应DHCP服务器组1。

[SwitchA] interface Vlan-interface 1

[SwitchA-Vlan-interface1] dhcp-server 1

l    为了使DHCP客户端能从DHCP服务器获得IP地址，还需要在DHCP服务器上进行一些配置。由于作为DHCP服务器的设备不同，所需进行的配置也不同，故此处从略。

l    DHCP中继与DHCP服务器之间必须路由可达。
