S7500 E系列

2023-09-20提问
  • 0关注
  • 0收藏,548浏览
粉丝:0人 关注:0人

问题描述:

软件版本号v5.20,怎么配置时钟同步。

最佳答案

粉丝:336人 关注:0人

您好,参考

组网需求

图1所示,网络中有一台时间服务器Switch A,为网络中的其它设备提供精确的时间服务,为保证网络中的所有设备能保持一致、统一的时钟,现要求配置NTP服务器/客户端模式,使所有设备能从时间服务器Switch A上获得时钟同步。

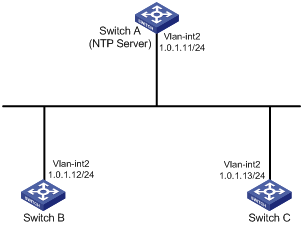

图1 配置NTP服务器/客户端模式组网图



1.2.3  配置注意事项

该配置举例中,Switch A必须为支持配置本地时钟作为参考时钟功能的交换机。

1.2.4  配置步骤

·     Switch A的配置

# 设置本地时钟作为参考时钟,层数为2。

<SwitchA> system-view

[SwitchA] ntp-service refclock-master 2

·     Switch B的配置

# 设置NTP Server为Switch B的时间服务器。

<SwitchB> system-view

[SwitchB] ntp-service unicast-server 1.0.1.11

·     Switch C的配置

<SwitchC> system-view

[SwitchC] ntp-service unicast-server 1.0.1.11

1.2.5  验证配置

# 以上配置完成后,Switch B和Switch C向Switch A进行时间同步。以Switch B为例,查看NTP的运行状态。

[SwitchB] display ntp-service status

 Clock status: synchronized

 Clock stratum: 3

 Reference clock ID: 1.0.1.11

 Nominal frequency: 100.0000 Hz

 Actual frequency: 100.0000 Hz

 Clock precision: 2^18

 Clock offset: 0.0000 ms

 Root delay: 2.02 ms

 Root dispersion: 1.05 ms

 Peer dispersion: 7.81 ms

 Reference time: 13:44:48.615 UTC Mar 23 2013(D4F83050.9D975F2C)

此时Switch B已经与Switch A同步,层数比Switch A的层数大1,为3。

# 查看Switch B的NTP会话信息,可以看到Switch B与Switch A建立了连接。

[SwitchB] display ntp-service sessions

        source       reference       stra reach poll  now offset  delay disper

******************************************************************************

[12345] 1.0.1.11     127.127.1.0        2     3   64   48   -1.3    2.3    0.5

note: 1 source(master),2 source(peer),3 selected,4 candidate,5 configured

Total associations :  1

1.2.6  配置文件

·     Switch A上的配置

#

 ntp-service refclock-master 2

·     Switch B上的配置

#

 ntp-service unicast-server 1.0.1.11

·     Switch C上的配置

#

 ntp-service unicast-server 1.0.1.11

暂无评论

1 个回答

您好,请知:

以下是NTP的配置案例,请参考:


组网说明:

本案例采用H3C HCL模拟器、VM Workstation 14 PRO作为组网环境模拟NTP典型组网。

1、H3C HCL模拟器使用S5820交换机,与本物理机互联,并桥接在一起

2、VM Workstation 14 PRO 安装windows 2008服务器,并配置NTP服务,同时桥接到本物理机

3、H3C HCL模拟器内的S5820交换机通过配置NTP,通过NTP服务器同步系统时间

配置步骤

1、配置windows 2008为NTP服务器

2、配置S5820交换机的NTP

3、测试S5820交换机的NTP同步情况

配置关键点

1、配置windows 2008为NTP服务器

打开注册表:





修改登陆档案中:

"HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\W32Time\Parameters"

[Type]设定值修改为”NTP”。



3、设定授权时间服务器

修改登录档中:

"HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\W32Time\Config"

[AnnounceFlags]修改设定值为5



4、启用NTP服务器

修改登录档中:

"HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\W32Time\TimeProviders\NtpServer"

[Enabled]数值修改为1



5、重起Windows Time服务  注意(服务设置为自动启动)

打开开始菜单输入“CMD”在命令行模式下输入:

net stop w32time && net start w32time 重启一下win32time服务。



将W32time设置为自动启动



NTP服务器的IP地址为:



S5820启用NTP服务,并指向NTP服务器:

<H3C>sys

System View: return to User View with Ctrl+Z.

[H3C]sysname SW1

[SW1]vlan 10

[SW1-vlan10]quit

[SW1]int vlan 10

[SW1-Vlan-interface10]ip address 192.168.200.200 24

[SW1-Vlan-interface10]quit

[SW1]int gi 1/0/1

[SW1-GigabitEthernet1/0/1]port link-type access

[SW1-GigabitEthernet1/0/1]port access vlan 10

[SW1-GigabitEthernet1/0/1]quit



[SW1]ntp-service enable

[SW1]ntp-service unicast-server 192.168.200.110 source Vlan-interface 10

[SW1]clock protocol ntp



查看NTP信息:

[SW1]dis ntp status

 Clock status: synchronized

 Clock stratum: 2

 System peer: 192.168.200.110

 Local mode: client

 Reference clock ID: 192.168.200.110

 Leap indicator: 00

 Clock jitter: 0.000977 s

 Stability: 0.000 pps

 Clock precision: 2^-10

 Root delay: 0.00000 ms

 Root dispersion: 0.04578 ms

 Reference time: e1f3a325.0cf0962c  Sun, Feb 16 2020 11:16:53.050

[SW1]





[SW1]dis ntp sessions

       source          reference       stra reach poll  now offset  delay disper

********************************************************************************

[12345]192.168.200.110 LOCL               1   255   64   38 84.077 0.9155 21.804

Notes: 1 source(master), 2 source(peer), 3 selected, 4 candidate, 5 configured.

 Total sessions: 1

[SW1]


至此,NTP典型组网配置案例1(windows 2008作为NTP服务器)已完成!
