防火墙F1000-9320-AI,核心
H3C S5500V2-28C-EI(划分了多vlan,dhcp),现在想基于IP地址限制终端电脑的下载速度,如何操作?
防火墙:F1000-9320-AI
核心: H3C S5500V2-28C-EI (划分了多vlan,dhcp)
会聚: H3C S5120V3
(0)
参考下官网教程:
教程1(web页面):https://www.h3c.com/cn/pub/Document_Center/2023/08/WebHelp_H3C_SecPath_FHQCP_DXPZALJ(V7)/web_avc1.htm
教程2(命令行):https://www.h3c.com/cn/pub/Document_Center/2023/08/WebHelp_H3C_SecPath_FHQCP_DXPZALJ(V7)/avc1.htm
(0)
您好,请知:
可以参考如下的配置案例:
本举例是在F1090的R8660P33版本上进行配置和验证的。
如下图所示,内网主机通过Device与外网相连,通过在Device上配置带宽管理功能,实现当内网流量的出口发生拥塞时优先保证FTP业务的需求。具体要求如下:
限制内网用户,访问外网爱奇艺(iQiYiPPS)应用流量的上行最大带宽和下行最大带宽均为30720kbps。
保证内网用户,访问外网FTP应用流量的上行保证带宽和下行保证带宽均为30720kbps。
限制外网出接口的最大带宽为102400kbps。

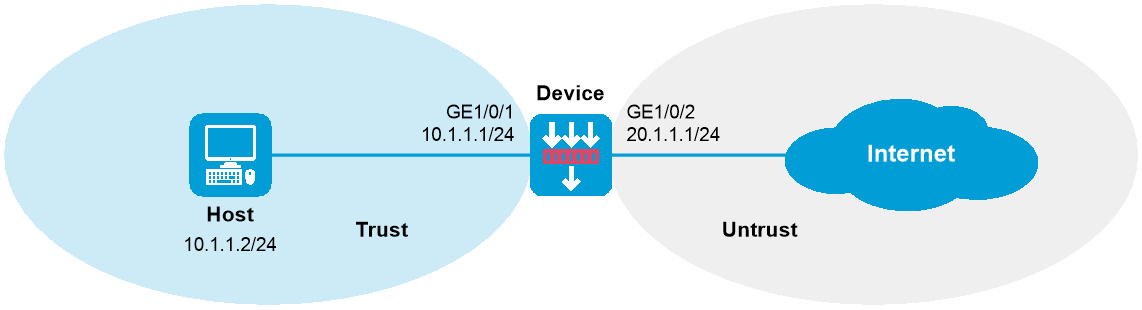

图-1 单通道模式带宽管理配置组网图
带宽管理业务会占用较多的系统资源,仅建议内存在2GB以上的设备启用,其他设备请谨慎启用。
配置接口IP地址
# 根据组网图中规划的信息,配置各接口的IP地址,具体配置步骤如下。
<Device> system-view
[Device] interface gigabitethernet 1/0/1
[Device-GigabitEthernet1/0/1] ip address 10.1.1.1 255.255.255.0
[Device-GigabitEthernet1/0/1] quit
请参考以上步骤配置其他接口的IP地址,具体配置步骤略。
配置静态路由
本举例仅以静态路由方式配置路由信息。实际组网中,请根据具体情况选择相应的路由配置方式。
# 请根据组网图中规划的信息,配置静态路由。本举例假设设备Device到达外网服务器3.1.1.2/24的下一跳为20.1.1.2,实际使用中请以具体组网情况为准,具体配置步骤如下。
[Device] ip route-static 3.1.1.2 24 20.1.1.2
配置接口加入安全域。
# 请根据组网图中规划的信息,将接口加入对应的安全域,具体配置步骤如下。
[Device] security-zone name trust
[Device-security-zone-Trust] import interface gigabitethernet 1/0/1
[Device-security-zone-Trust] quit
[Device] security-zone name untrust
[Device-security-zone-Untrust] import interface gigabitethernet 1/0/2
[Device-security-zone-Untrust] quit
配置安全策略
# 配置名称为trust-untrust的安全策略规则,使内网Host访问外网Internet的报文可通,具体配置步骤如下。
[Device] security-policy ip
[Device-security-policy-ip] rule name trust-untrust
[Device-security-policy-ip-1-trust-untrust] source-zone trust
[Device-security-policy-ip-1-trust-untrust] destination-zone untrust
[Device-security-policy-ip-1-trust-untrust] source-ip-host 10.1.1.2
[Device-security-policy-ip-1-trust-untrust] action pass
[Device-security-policy-ip-1-trust-untrust] quit
[Device-security-policy-ip] quit
配置带宽通道
# 创建名为aiqiyi的带宽通道,配置该带宽通道的上/下行最大带宽均为30720kbps。
[Device] traffic-policy
[Device-traffic-policy] profile name aiqiyi
[Device-traffic-policy-profile-aiqiyi] bandwidth upstream maximum 30720
[Device-traffic-policy-profile-aiqiyi] bandwidth downstream maximum 30720
[Device-traffic-policy-profile-aiqiyi] quit
# 创建名为profileftp的带宽通道,配置该带宽通道的上/下行保证带宽均为30720kbps。
[Device-traffic-policy] profile name profileftp
[Device-traffic-policy-profile-profileftp] bandwidth upstream guaranteed 30720
[Device-traffic-policy-profile-profileftp] bandwidth downstream guaranteed 30720
[Device-traffic-policy-profile-profileftp] quit
[Device-traffic-policy] quit
配置出接口的最大带宽
# 配置接口GigabitEthernet1/0/2的期望带宽为102400kbps。
[Device] interface gigabitethernet 1/0/2
[Device-GigabitEthernet1/0/2] bandwidth 102400
[Device-GigabitEthernet1/0/2] quit
配置带宽策略规则
# 创建名为aiqiyi的带宽策略规则,在带宽策略中引用预定义应用iQiYiPPS,配置带宽策略的动作为限流并引用带宽通道aiqiyi。
[Device] traffic-policy
[Device-traffic-policy] rule name aiqiyi
[Device-traffic-policy-rule-1-aiqiyi] application app iQiYiPPS
[Device-traffic-policy-rule-1-aiqiyi] action qos profile aiqiyi
[Device-traffic-policy-rule-1-aiqiyi] quit
# 创建名为ruleftp的带宽策略规则,在带宽策略中引用预定义应用ftp,配置带宽策略规则动作为限流并引用带宽通道profileftp。
[Device-traffic-policy] rule name ruleftp
[Device-traffic-policy-rule-2-ruleftp] application app ftp
[Device-traffic-policy-rule-2-ruleftp] action qos profile profileftp
[Device-traffic-policy-rule-2-ruleftp] quit
[Device-traffic-policy] quit
配置完成后,当出接口GigabitEthernet1/0/2的流量达到102400kbps后,爱奇艺应用的流量最大只能达到30720kbps,FTP应用的流量能够保证最少达到30720kbps。
#
interface GigabitEthernet1/0/1
ip address 10.1.1.1 255.255.255.0
#
interface GigabitEthernet1/0/2
bandwidth 102400
ip address 20.1.1.1 255.255.255.0
#
security-zone name Trust
import interface GigabitEthernet1/0/1
#
security-zone name Untrust
import interface GigabitEthernet1/0/2
#
ip route-static 3.1.1.0 24 20.1.1.2
#
traffic-policy
rule 1 name aiqiyi
action qos profile aiqiyi
application app iQiYiPPS
rule 2 name ruleftp
action qos profile profileftp
application app ftp
profile name aiqiyi
bandwidth downstream maximum 30720
bandwidth upstream maximum 30720
profile name profileftp
bandwidth downstream guaranteed 30720
bandwidth upstream guaranteed 30720
#
security-policy ip
rule 0 name trust-untrust
action pass
source-zone trust
destination-zone untrust
source-ip-host 10.1.1.2
#
(0)
