使用版本

本举例是在F1090的R8660P33版本上进行配置和验证的。

组网需求

如下图所示，Internet已经升级到了IPv6，但是某公司内部网络仍然是IPv4网络。而该公司内部网络的10.1.1.0/24网段的用户仍需要访问IPv6 Internet中的服务器，其他用户不能访问。

为满足上述要求，本例中使用如下方式实现：

• 使用IPv4到IPv6源地址动态地址转换策略，将IPv4报文的源地址转换为IPv6地址。

• 通过IPv6到IPv4的源地址静态转换策略为IPv6 Internet上服务器的IPv6地址指定一个对应的IPv4地址，Device收到发往该IPv4地址的报文时将其转换为对应的IPv6地址。

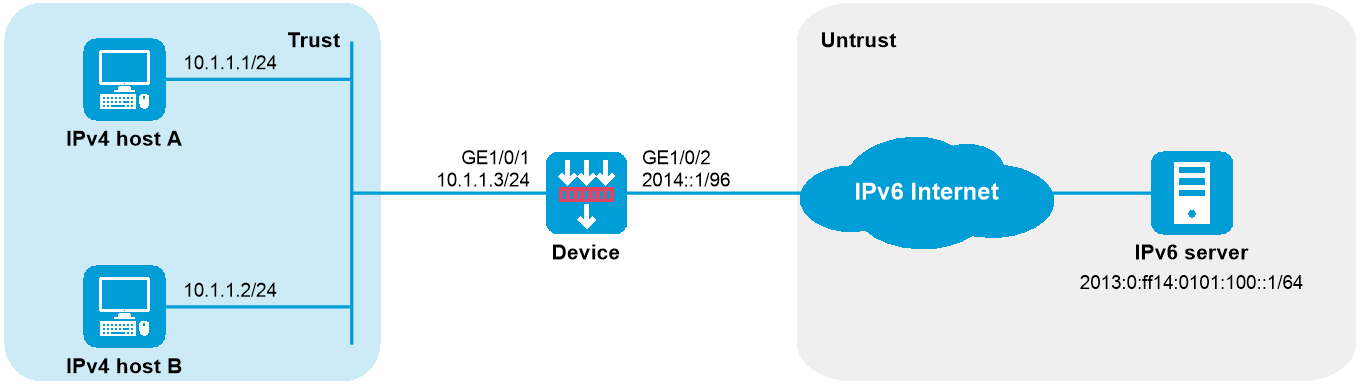

图-1 IPv4网络访问IPv6 Internet中的服务器配置组网图

‌

配置步骤

1. 配置接口IP地址

# 根据组网图中规划的信息，配置各接口的IP地址，具体配置步骤如下。

<Device> system-view

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] ip address 10.1.1.3 24

[Device-GigabitEthernet1/0/1] quit

请参考以上步骤配置其他接口的IP地址，具体配置步骤略。

2. 将接口加入安全域

# 请根据组网图中规划的信息，将接口加入对应的安全域，具体配置步骤如下。

[Device] security-zone name trust

[Device-security-zone-Trust] import interface gigabitethernet 1/0/1

[Device-security-zone-Trust] quit

[Device] security-zone name untrust

[Device-security-zone-Untrust] import interface gigabitethernet 1/0/2

[Device-security-zone-Untrust] quit

3. 配置静态路由

本举例仅以静态路由方式配置路由信息。实际组网中，请根据具体情况选择相应的路由配置方式。

# 请根据组网图中规划的信息，配置静态路由，本举例假设到达Server所在网络的下一跳IPv6地址为2014::100，实际使用中请以具体组网情况为准，具体配置步骤如下。

[Device] ipv6 route-static 2013:0:ff14:0101:100:: 64 2014::100

4. 配置安全策略

# 配置名称为aftlocalin的安全策略，使Device能对Host访问Server的报文进行AFT转换，具体配置步骤如下。

[Device] security-policy ip

[Device-security-policy-ip] rule name aftlocalin

[Device-security-policy-ip-1-aftlocalin] source-zone trust

[Device-security-policy-ip-1-aftlocalin] destination-zone local

[Device-security-policy-ip-1-aftlocalin] source-ip-subnet 10.1.1.0 24

[Device-security-policy-ip-1-aftlocalin] destination-ip-host 20.1.1.1

[Device-security-policy-ip-1-aftlocalin] action pass

[Device-security-policy-ip-1-aftlocalin] quit

[Device-security-policy-ip] quit

# 配置名称为aftlocalout的安全策略，允许将AFT转换后的报文转发至Server，具体配置步骤如下。

[Device] security-policy ipv6

[Device-security-policy-ipv6] rule name aftlocalout

[Device-security-policy-ipv6-1-aftlocalout] source-zone local

[Device-security-policy-ipv6-1-aftlocalout] destination-zone untrust

[Device-security-policy-ipv6-1-aftlocalout] source-ip-subnet 2012:: 96

[Device-security-policy-ipv6-1-aftlocalout] destination-ip-host 2013:0:ff14:0101:100::1

[Device-security-policy-ipv6-1-aftlocalout] action pass

[Device-security-policy-ipv6-1-aftlocalout] quit

[Device-security-policy-ipv6] quit

5. 配置AFT功能

# 配置ACL 2000，仅允许IPv4网络中10.1.1.0/24网段的用户可以访问IPv6 Internet。

[Device] acl basic 2000

[Device-acl-ipv4-basic-2000] rule permit source 10.1.1.0 0.0.0.255

[Device-acl-ipv4-basic-2000] rule deny

[Device-acl-ipv4-basic-2000] quit

# 配置NAT64前缀，此前缀将在IPv4到IPv6源地址动态转换策略中被调用，将报文的源地址转换为IPv6地址。

[Device] aft prefix-nat64 2012:: 96

# 配置IPv4到IPv6源地址动态转换策略，将匹配ACL 2000报文的源地址根据NAT64前缀转换为IPv6地址。

[Device] aft v4tov6 source acl number 2000 prefix-nat64 2012:: 96

# 配置IPv6到IPv4的源地址静态转换策略，用于将报文的目的地址转换为IPv6地址。

[Device] aft v6tov4 source 2013:0:ff14:0101:100::1 20.1.1.1

# 在设备IPv4侧和IPv6侧接口开启AFT。

[Device] interface gigabitethernet 1/0/1

[Device-GigabitEthernet1/0/1] aft enable

[Device-GigabitEthernet1/0/1] quit

[Device] interface gigabitethernet 1/0/2

[Device-GigabitEthernet1/0/2] aft enable

[Device-GigabitEthernet1/0/2] quit

验证配置

# 以上配置完成后，检查IPv4 host与IPv6 server的连通性。以IPv4 host A ping IPv6 server为例：

D:\>ping 20.1.1.1

Pinging 20.1.1.1 with 32 bytes of data:

Reply from 20.1.1.1: bytes=32 time=14ms TTL=63

Reply from 20.1.1.1: bytes=32 time=1ms TTL=63

Reply from 20.1.1.1: bytes=32 time=1ms TTL=63

Reply from 20.1.1.1: bytes=32 time=1ms TTL=63

# 通过查看AFT会话，可以看到创建了一个IPv4会话和IPv6会话，分别对应转换前和转换后的报文。

[Device] display aft session ipv4 verbose

Initiator:

  Source      IP/port: 10.1.1.1/1025

  Destination IP/port: 20.1.1.1/2048

  DS-Lite tunnel peer: -

  VPN instance/VLAN ID/Inline ID: -/-/-

  Protocol: ICMP(1)

  Inbound interface: GigabitEthernet1/0/1

  Source security zone: Trust

Responder:

  Source      IP/port: 20.1.1.1/1025

  Destination IP/port: 10.1.1.1/0

  DS-Lite tunnel peer: -

  VPN instance/VLAN ID/Inline ID: -/-/-

  Protocol: ICMP(1)

  Inbound interface: GigabitEthernet1/0/2

  Source security zone: Local

State: ICMP_REPLY

Application: ICMP

Rule ID: -/-/-

Rule name:

Start time: 2014-03-13 08:52:59  TTL: 27s

Initiator->Responder:            4 packets        240 bytes

Responder->Initiator:            4 packets        240 bytes

Total sessions found: 1

[Device] display aft session ipv6 verbose

Initiator:

  Source      IP/port: 2012::0A01:0101/0

  Destination IP/port: 2013:0:FF14:0101:0100::/32768

  VPN instance/VLAN ID/Inline ID: -/-/-

  Protocol: IPV6-ICMP(58)

  Inbound interface: GigabitEthernet1/0/1

  Source security zone: Local

Responder:

  Source      IP/port: 2013:0:FF14:0101:0100::/0

  Destination IP/port: 2012::0A01:0101/33024

  VPN instance/VLAN ID/Inline ID: -/-/-

  Protocol: IPV6-ICMP(58)

  Inbound interface: GigabitEthernet1/0/2

  Source security zone: Untrust

State: ICMPV6_REPLY

Application: ICMP

Rule ID: 0

Rule name: aftlocalout

Start time: 2014-03-13 08:52:59  TTL: 23s

Initiator->Responder:            4 packets        320 bytes

Responder->Initiator:            4 packets        320 bytes

Total sessions found: 1

配置文件

#

interface GigabitEthernet1/0/1

 ip address 10.1.1.3 255.255.255.0

 aft enable

#

interface GigabitEthernet1/0/2

 aft enable

 ipv6 address 2014::1/96

#

security-zone name Trust

 import interface GigabitEthernet1/0/1

#

security-zone name Untrust

 import interface GigabitEthernet1/0/2

#

 ipv6 route-static 2013:0:FF14:101:: 64 2014::100

#

acl basic 2000

 rule 0 permit source 10.1.1.0 0.0.0.255

 rule 5 deny

#

 aft prefix-nat64 2012:: 96

 aft v6tov4 source 2013:0:FF14:101:100::1 20.1.1.1

 aft v4tov6 source acl number 2000 prefix-nat64 2012:: 96

#

security-policy ip

 rule 0 name aftlocalin

  action pass

  source-zone trust

  destination-zone local

  source-ip-subnet 10.1.1.0 255.255.255.0

  destination-ip-host 20.1.1.1

#

security-policy ipv6

 rule 0 name aftlocalout

  action pass

  source-zone local

  destination-zone untrust

  source-ip-subnet 2012::/96

  destination-ip-host 2013:0:FF14:101:100::1
