MSR5620 语音网关配置翻译

1.4  Voice VLAN典型配置举例

1.4.1  自动模式下Voice VLAN的配置举例

1. 组网需求

通过配置自动模式下的Voice VLAN，使接入IP电话的端口能够自动加入/退出Voice VLAN，并将语音流在该VLAN内传输。

l              创建VLAN2为Voice VLAN，老化时间是100分钟。

l              IP电话发送tag语音流，接入端口是Hybrid类型端口Ethernet1/0/1，端口的缺省VLAN为VLAN6，工作在Voice VLAN自动模式。

l              用户需要设置一个自定义的OUI地址0011-2200-0000，掩码是ffff-ff00-0000，描述字符为test。

2. 组网图

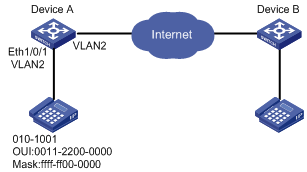

图1-2 配置自动模式下Voice VLAN组网图

3. 配置步骤

# 创建VLAN2、VLAN6。

<DeviceA> system-view

[DeviceA] vlan 2

[DeviceA-vlan2] quit

[DeviceA] vlan 6

[DeviceA-vlan6] quit

# 设置Voice VLAN的老化时间。

[DeviceA] voice vlan aging 100

# 设置OUI地址0011-2200-0000，描述字符为“test”。

[DeviceA] voice vlan mac-address 0011-2200-0000 mask ffff-ff00-0000 description test

# 全局开启Voice VLAN功能。

[DeviceA] voice vlan 2 enable

# 将端口Ethernet1/0/1上Voice VLAN的工作模式设置为自动模式。（可选，缺省情况下，端口的Voice VLAN工作在自动模式。）

[DeviceA] interface Ethernet 1/0/1

[DeviceA-Ethernet1/0/1] voice vlan mode auto

# 将端口Ethernet1/0/1设定为Hybrid端口。

[DeviceA-Ethernet1/0/1] port link-type hybrid

# 设置端口的缺省VLAN为VLAN6，且允许VLAN6的报文携带VLAN Tag通过。

[DeviceA-Ethernet1/0/1] port hybrid pvid vlan 6

[DeviceA-Ethernet1/0/1] port hybrid vlan 6 tagged

# 开启端口Voice VLAN功能。

[DeviceA-Ethernet1/0/1] voice vlan enable

1.4.2  手动模式下Voice VLAN的配置举例

1. 组网需求

通过配置手动模式下的Voice VLAN，使接入IP电话的端口通过人为控制加入/退出Voice VLAN，并将语音流在该VLAN内传输。

l              创建VLAN2为Voice VLAN，使其工作在Voice VLAN安全模式，只允许语音数据通过。

l              IP电话发送untag语音流，接入端口是Hybrid类型端口Ethernet1/0/1，工作在手动模式。

l              用户需要设置一个自定义的OUI地址0011-2200-0000，掩码是ffff-ff00-0000，描述字符为test。

2. 组网图

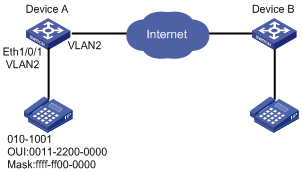

图1-3 配置手动模式下Voice VLAN组网图

3. 配置步骤

# 设置Voice VLAN为安全模式，使得Voice VLAN端口只允许合法的语音报文通过。（可选，系统缺省为安全模式）

<DeviceA> system-view

[DeviceA] voice vlan security enable

# 设置OUI地址0011-2200-0000，描述字符为“test”。

[DeviceA] voice vlan mac-address 0011-2200-0000 mask ffff-ff00-0000 description test

# 创建VLAN2，开启VLAN2的Voice VLAN功能。

[DeviceA] vlan 2

[DeviceA-vlan2] quit

[DeviceA] voice vlan 2 enable

# 设置端口Ethernet1/0/1工作在手动模式。

[DeviceA] interface Ethernet 1/0/1

[DeviceA-Ethernet1/0/1] undo voice vlan mode auto

# 设置端口Ethernet1/0/1为Hybrid类型。

[DeviceA-Ethernet1/0/1] port link-type hybrid

# 设置Voice VLAN是端口Ethernet1/0/1的缺省VLAN，且在该端口允许通过的untagged VLAN列表中。

[DeviceA-Ethernet1/0/1] port hybrid pvid vlan 2

[DeviceA-Ethernet1/0/1] port hybrid vlan 2 untagged

# 开启端口Ethernet1/0/1的Voice VLAN功能。

[DeviceA-Ethernet1/0/1] voice vlan enable

4. 显示与验证

# 显示当前系统支持的OUI地址、OUI地址掩码和描述信息。

<DeviceA> display voice vlan oui

Oui Address     Mask            Description

0003-6b00-0000  ffff-ff00-0000  Cisco phone

000f-e200-0000  ffff-ff00-0000  H3C Aolynk phone

0011-2200-0000  ffff-ff00-0000  test

00d0-1e00-0000  ffff-ff00-0000  Pingtel phone

00e0-7500-0000  ffff-ff00-0000  Polycom phone

00e0-bb00-0000  ffff-ff00-0000  3Com phone

# 显示当前Voice VLAN的状态。

<DeviceA> display voice vlan status

Voice Vlan status: ENABLE

Voice Vlan ID: 2

Voice Vlan security mode: Security

Voice Vlan aging time: 1440 minutes

Current voice vlan enabled port mode:

PORT                     MODE

----------------------------------------

Ethernet1/0/1           MANUAL
