F100-A-G5 SSVPN的HTTPS链接，不安全的连接提示

如下图所示，SSL VPN网关设备连接公网用户和企业私有网络。用户通过SSL VPN网关设备、采用Web接入方式能够安全地访问位于私有网络内的Server A和Server B。其中，Server A和Server B均为Web服务器，使用HTTP协议、端口号80。具体需求如下：

• SSL VPN网关设备对用户进行本地认证和本地授权。

• 为了增强安全性，需要验证客户端证书。

• 为了增强安全性，服务器端证书不使用缺省证书，需向CA申请。

图-1 Web接入双向证书认证配置组网图

配置步骤

Device的配置

1. 配置接口IP地址和安全域

# 选择“网络 > 接口 > 接口”，进入接口配置页面。

# 单击接口GE1/0/1右侧的<编辑>按钮，参数配置如下：

• 安全域：Untrust

• 选择“IPV4地址”页签，配置IP地址/掩码：1.1.1.2/24

• 其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

# 单击接口GE1/0/2右侧的<编辑>按钮，参数配置如下：

• 安全域：Trust

• 选择“IPV4地址”页签，配置IP地址/掩码：3.3.3.3/24

• 其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

# 单击接口GE1/0/3右侧的<编辑>按钮，参数配置如下：

• 安全域：Trust

• 选择“IPV4地址”页签，配置IP地址/掩码：2.2.2.2/24

• 其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

# 单击接口GE1/0/4右侧的<编辑>按钮，参数配置如下：

• 安全域：Trust

• 选择“IPV4地址”页签，配置IP地址/掩码：192.168.100.3/24

• 其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

2. 配置路由

本举例仅以静态路由为例，若实际组网中需采用动态路由，请配置对应的动态路由协议。

# 选择“网络 > 路由 > 静态路由 > IPv4静态路由”，单击<新建>按钮，进入新建IPv4静态路由页面。

# 新建IPv4静态路由，并进行如下配置：

• 目的IP地址：40.1.1.1

• 掩码长度：24

• 下一跳IP地址：1.1.1.3

• 其他配置项使用缺省值

# 单击<确定>按钮，完成静态路由的配置。

# 按照同样的步骤新建IPv4静态路由，并进行如下配置：

• 目的IP地址：20.2.2.2

• 掩码长度：24

• 下一跳IP地址：2.2.2.3

• 其他配置项使用缺省值

# 单击<确定>按钮，完成静态路由的配置。

# 按照同样的步骤新建IPv4静态路由，并进行如下配置：

• 目的IP地址：30.3.3.3

• 掩码长度：24

• 下一跳IP地址：3.3.3.4

• 其他配置项使用缺省值

# 单击<确定>按钮，完成静态路由的配置。

3. 配置安全策略

# 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。

# 新建安全策略，并进行如下配置：

• 名称：untrust-local

• 源安全域：Untrust

• 目的安全域：Local

• 类型：IPv4

• 动作：允许

• 源IPv4地址：40.1.1.1

• 目的IPv4地址：1.1.1.2

• 其他配置项使用缺省值

# 按照同样的步骤新建安全策略，配置如下。

• 名称：local-trust

• 源安全域：Local

• 目的安全域：Trust

• 类型：IPv4

• 动作：允许

• 源IPv4地址：2.2.2.2,3.3.3.3,192.168.100.3

• 目的IPv4地址：20.2.2.2,30.3.3.3,192.168.100.247

• 其他配置项使用缺省值

# 单击<确定>按钮，完成安全策略的配置。

4. 申请服务器端证书

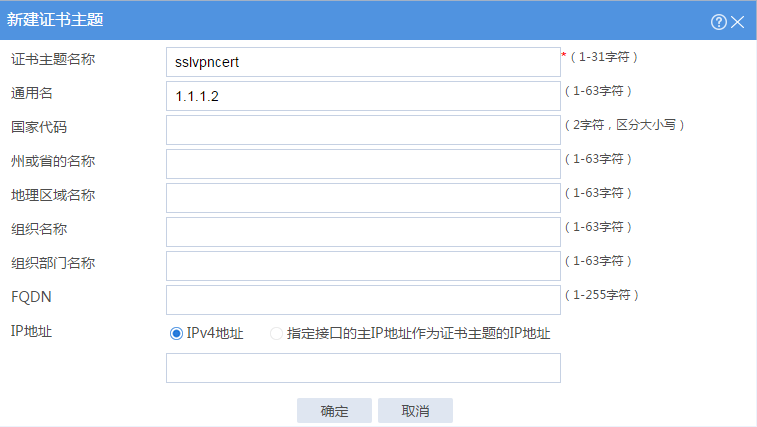

# 选择“对象 > PKI > 证书主题”，进入证书主题界面，单击<新建>按钮，参数配置如下图所示。

图-2 证书主题配置

# 单击<确定>按钮。

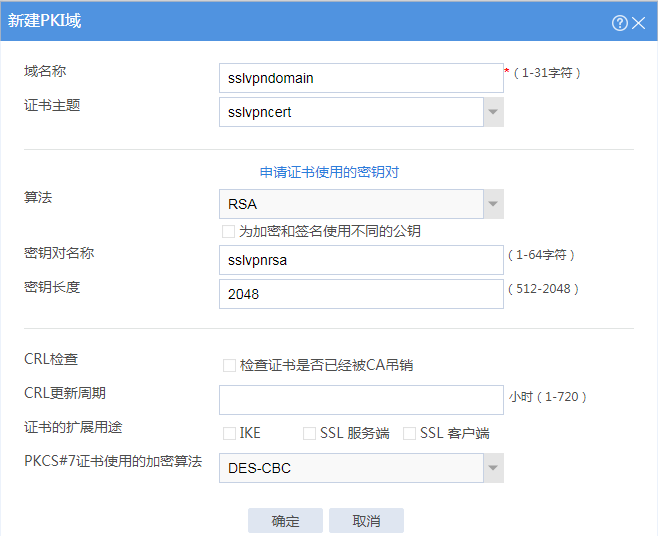

# 选择“对象 > PKI > 证书”，进入证书页面，单击<新建PKI域>按钮，参数配置如下图所示。

图-3 PKI域配置

# 单击<确定>按钮。

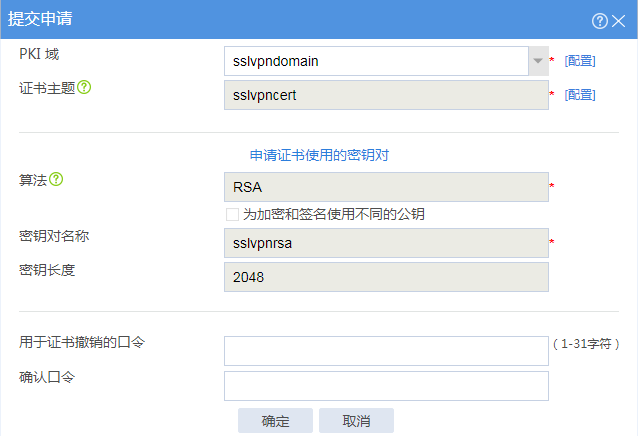

# 单击<提交申请>按钮，申请服务器端证书，参数配置如下图所示。

图-4 申请服务器端证书

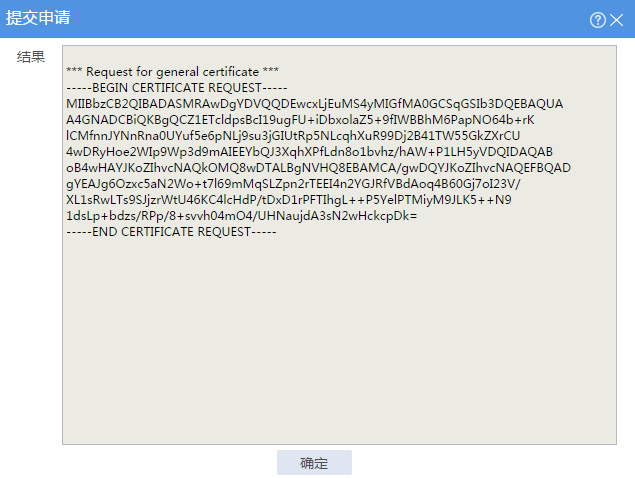

# 单击<确定>按钮，页面会显示证书申请信息，如下图所示。

图-5 证书申请信息

# 将证书申请信息复制，向CA申请服务器端证书（本例CA服务器为Windows Server 2008 R2）。单击<确定>按钮。

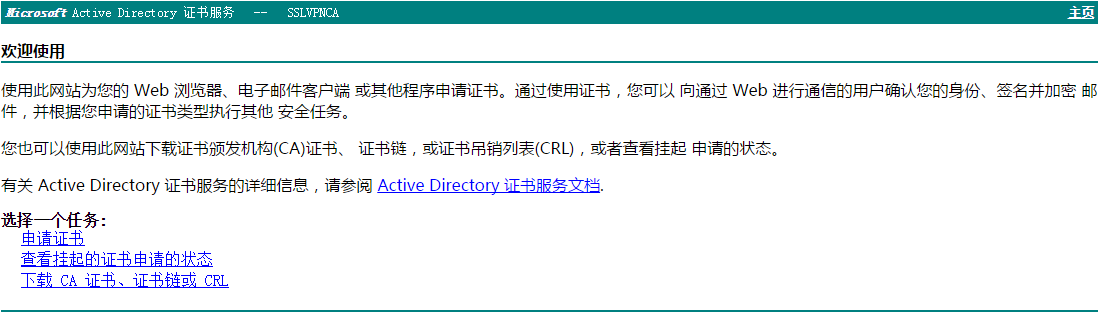

# 在浏览器地址栏输入http://192.168.100.247/certsrv，进入证书申请页面，如下图所示。

图-6 证书申请页面

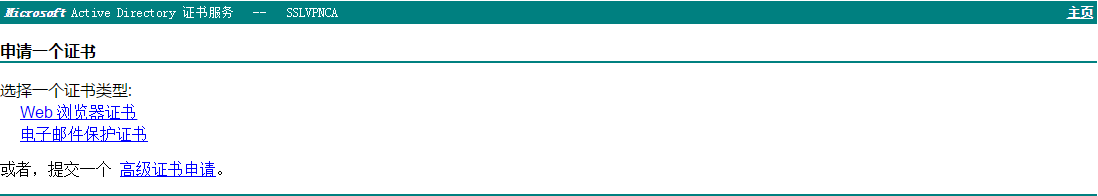

# 单击<申请证书>按钮，跳转页面如下图所示。

图-7 证书申请页面

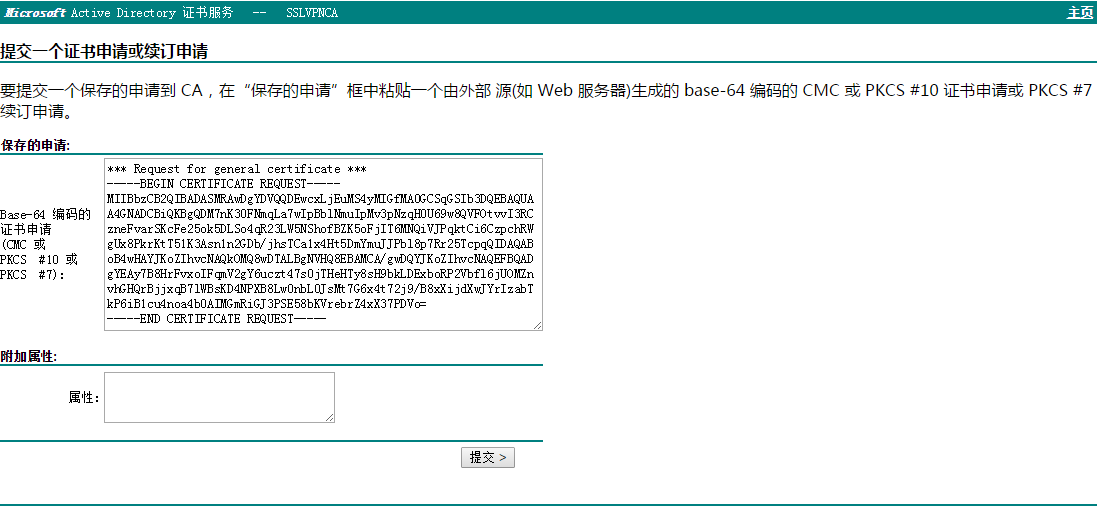

# 单击<高级证书申请>按钮，将复制的证书申请信息粘贴至“Base-64编码的证书申请”输入框，

如下图所示。

图-8 证书申请页面

# 单击<提交>按钮，完成证书申请。

# 待CA管理员同意颁发证书后，在浏览器栏输入http://192.168.100.247/certsrv，进入证书申请页面，如下图所示。

图-9 证书申请页面

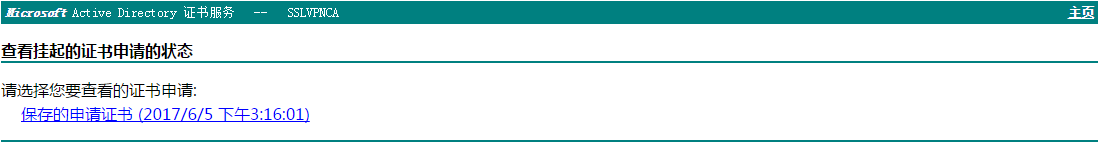

# 单击<查看挂起的证书申请的状态>按钮，跳转页面如下图所示。

图-10 查看挂起的证书申请的状态

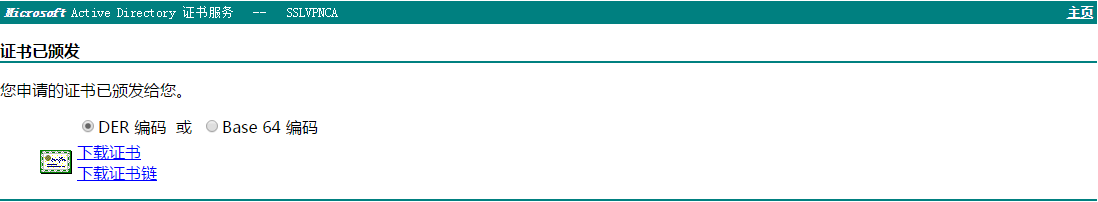

# 单击<保存的证书申请>按钮，跳转页面如下图所示。

图-11 下载申请的证书

# 单击<下载证书>按钮，下载申请的服务器端证书，并保存好。

5. 下载CA证书

# 在浏览器地址栏输入http://192.168.100.247/certsrv，进入证书申请页面，如下图所示。

图-12 证书申请页面

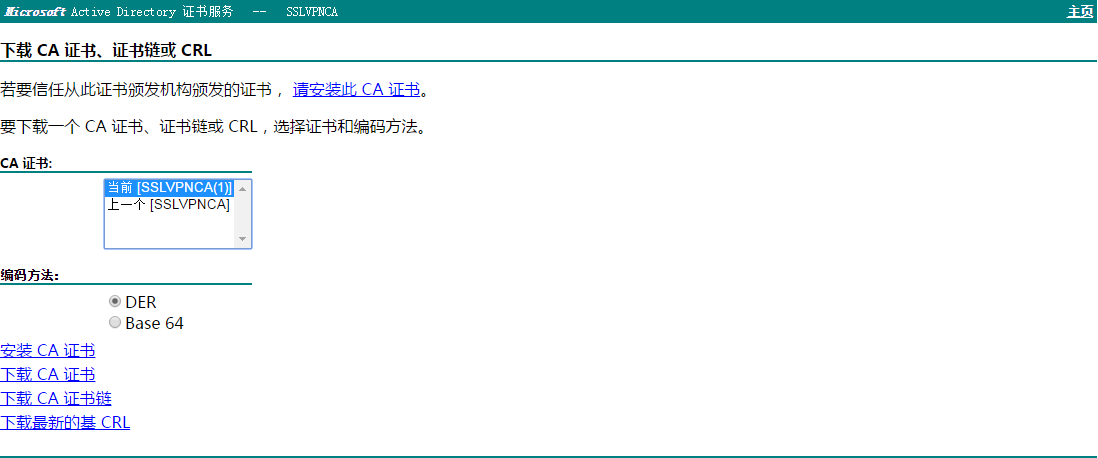

# 单击<下载CA证书、证书链或CRL>按钮，跳转页面如下图所示。

图-13 下载CA证书

# 单击<下载CA证书>按钮，下载CA证书，并保存好。至此，证书申请工作已全部完成。

6. 导入证书

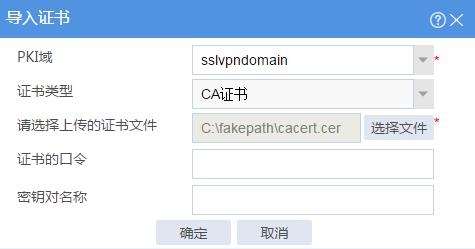

# 选择“对象 > PKI > 证书”，进入证书页面，单击<导入证书>按钮，选择之前保存好的CA证书，

配置如下图所示。

图-14 导入CA证书

# 单击<确定>按钮，完成CA证书的导入。

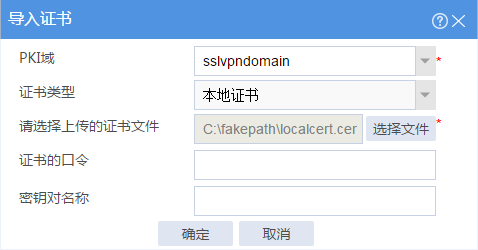

# 选择“对象 > PKI > 证书”，进入证书页面，单击<导入证书>按钮，选择之前保存好的服务器端证书，配置如下图所示。

图-15 导入本地证书

# 单击<确定>按钮，完成本地证书的导入。

7. 配置SSL的服务器端策略

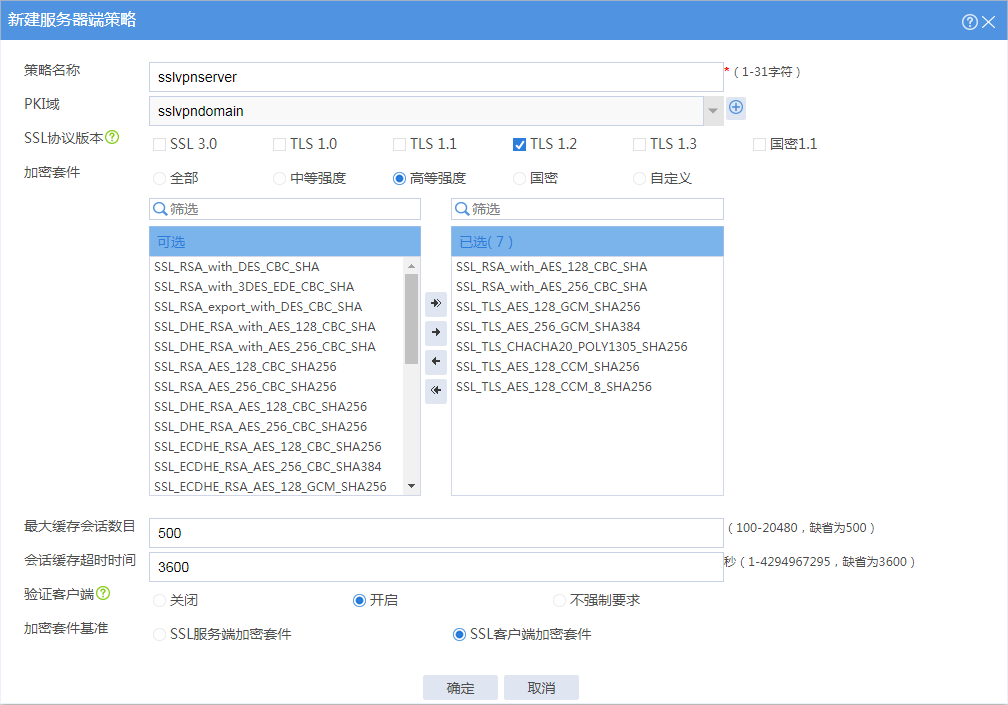

# 选择“对象 > SSL > 服务器端策略”，进入SSL服务器端策略页面，单击<新建>按钮，创建服务器端策略，参数配置如下图所示。

图-16 配置服务器端策略

# 单击<确定>按钮，完成配置。

8. 配置SSL VPN网关

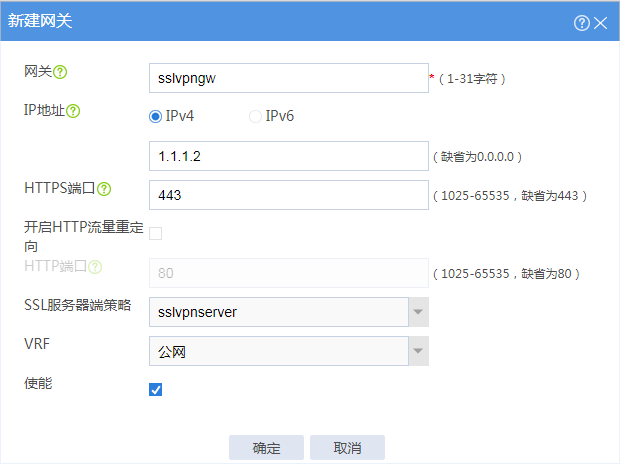

# 选择“网络 > SSL VPN > 网关”，进入SSL VPN网关页面，单击<新建>按钮，创建SSL VPN网关，参数配置如下图所示。

图-17 配置SSL VPN网关

# 单击<确定>按钮，完成配置。

9. 配置SSL VPN访问实例

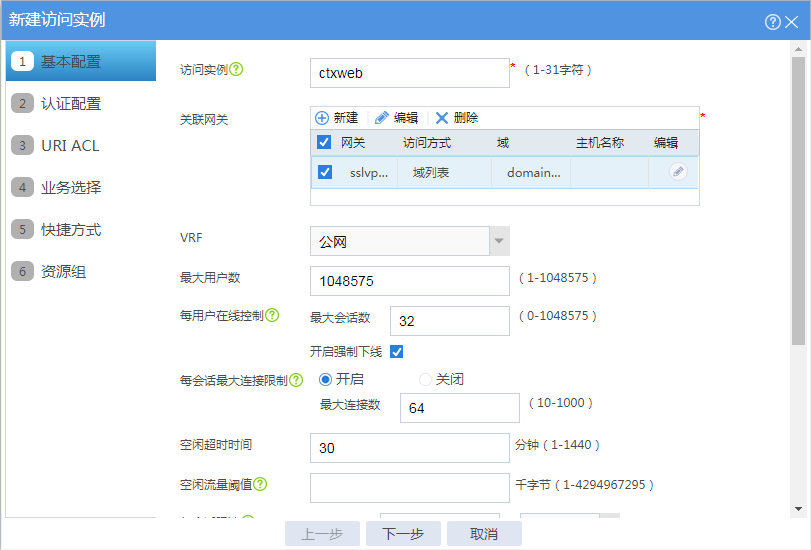

# 选择“网络 > SSL VPN > 访问实例”，进入SSL VPN访问实例页面，单击<新建>按钮，创建SSL VPN访问实例，参数配置如下图所示，未显示的部分，采用默认配置即可。

图-18 配置SSL VPN访问实例

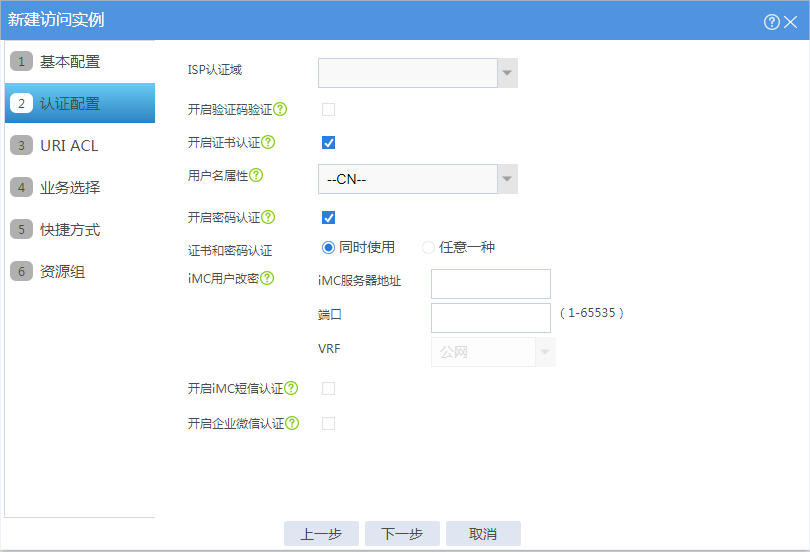

# 单击<下一步>，配置认证配置，参数配置如下图所示。

# 单击<下一步>，不配置URI ACL，继续单击<下一步>，在跳转的页面选择“Web业务”，单击<下一步>，SSL客户端策略选择之前配置的sslvpnclient。配置所需的Web接入资源，配置结果如下图所示。

图-19 Web接入资源

# 单击<下一步>，不配置快捷方式，继续单击<下一步>，在跳转的页面单击<新建>按钮，配置资源组，参数配置如下图所示。

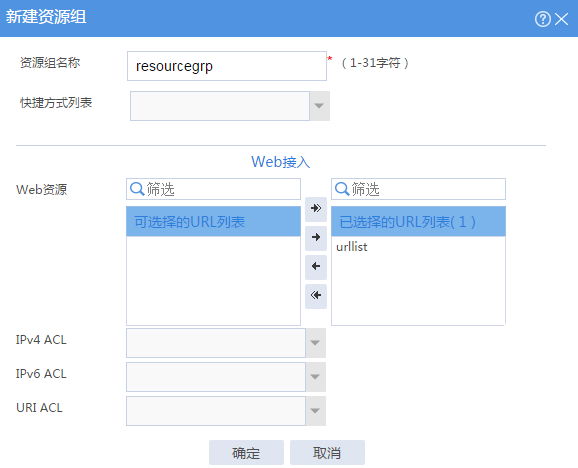

图-20 配置资源组

# 单击<确定>按钮，如下图所示。

图-21 资源组

# 单击<完成>按钮，完成配置。

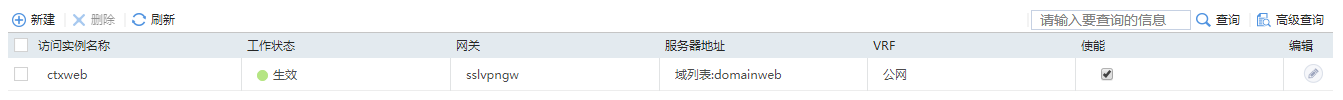

# 在<使能>按钮的选择框上挑勾，使能配置的访问实例，如下图所示。

图-22 使能访问实例

10. 创建SSL VPN用户

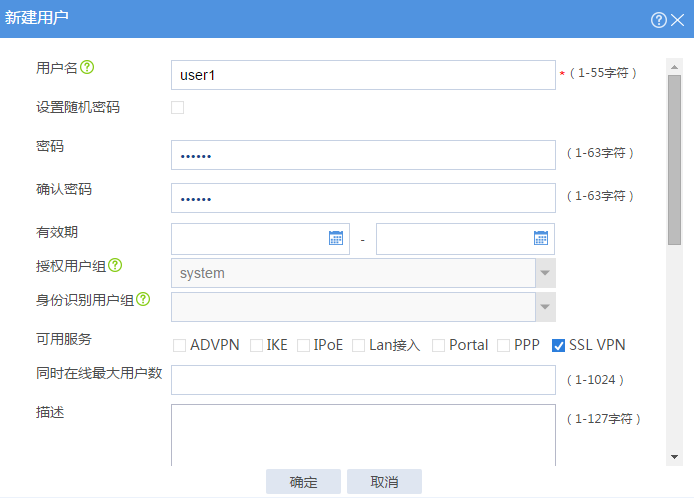

# 选择“对象 > 用户 > 用户管理 > 本地用户”，进入用户界面，点击<新建>按钮，创建SSL VPN用户，参数配置如下图所示。

图-23 创建SSL VPN用户

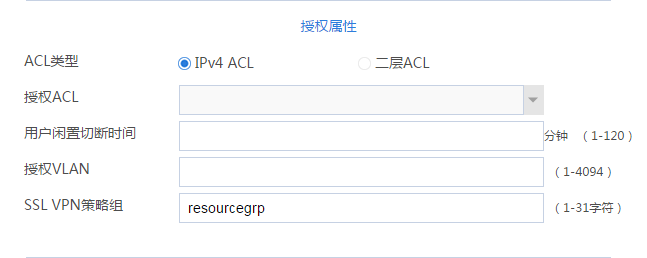

# 为该用户授权SSL VPN策略组，参数配置如下图所示。

图-24 授权属性

# 单击<确定>按钮，完成配置。

Host的配置

1. 配置IP地址、网关，保证到SSL VPN网关、CA服务器的路由可达

2. 申请客户端证书

# 在浏览器地址栏输入http://192.168.100.247/certsrv，进入证书申请页面，如下图所示。

图-25 证书申请页面

# 单击<申请证书>按钮，跳转页面如下图所示。

图-26 证书申请页面

# 单击<高级证书申请>按钮，在跳转的页面选择<创建并向此CA提交一个申请>，申请客户端证

书，参数配置如下图所示。

图-27 申请客户端证书

# 其余选用默认配置，单击页面最下方的<提交>按钮，提交客户端证书申请。

# 待CA管理员同意颁发证书后，在浏览器栏输入http://192.168.100.247/certsrv，进入证书申请页面，如下图所示。

图-28 证书申请页面

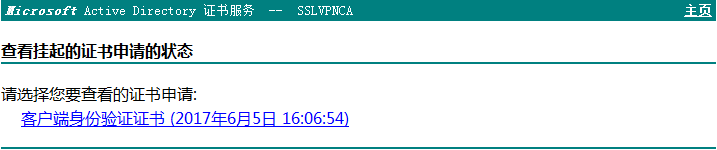

# 单击<查看挂起的证书申请的状态>按钮，跳转页面如下图所示。

图-29 查看挂起的证书申请的状态

# 单击<客户端身份验证证书>，跳转页面如下图所示

图-30 安装客户端证书

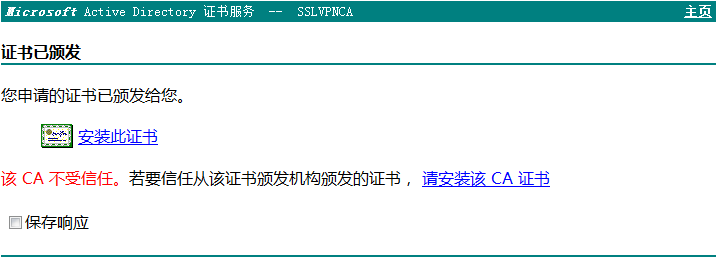

# 单击<安装此证书>，如果之前没有安装CA证书，那么会出现如下图所示的页面（如果之前已安装过CA证书，则不会出现该提示）。

图-31 提示安装CA证书

# 单击<请安装该CA证书>，安装CA证书，CA证书安装成功后，再单击<安装此证书>，显示如下图所示的页面代表客户端证书安装成功。

图-32 证书安装成功

验证配置

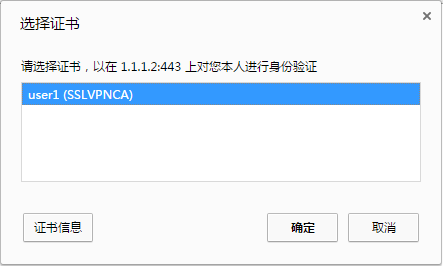

# 在浏览器地址栏输入https://1.1.1.2，回车确认之后会弹出证书选择界面，如下图所示。

图-33 证书选择界面

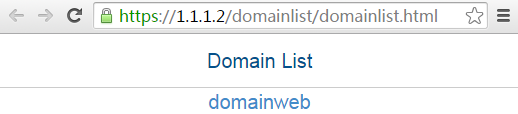

# 选择证书，单击<确定>按钮，跳转到域列表选择页面，如下图所示。

图-34 域列表界面

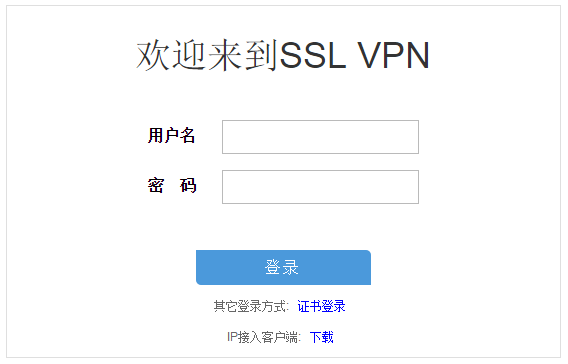

# 单击 “domainweb”，跳转到SSL VPN登录界面，输入用户名密码（用户名user1，密码123456），如下图所示。

图-35 SSL VPN登录界面

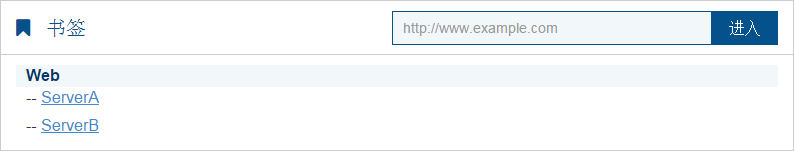

# 单击<登录>按钮，成功登录后可看到如下图所示的资源列表。

图-36 Web接入资源列表

# 单击链接名为ServerA的链接，可以成功访问Web服务器ServerA对应的资源，如下图所示。

图-37 成功访问ServerA

# 单击链接名为ServerB的链接，可以成功访问Web服务器ServerB对应的资源，如下图所示。

图-38 成功访问ServerB

申请的证书在导入我们防火墙设备时，需要导入完整的证书链，也就是需要根CA-中间CA-本地证书+key，一整条链都需要导入，中间缺少了一部分的话，都可能会导致识别证书异常。

阿里云给的证书可能只有中间CA-本地证书+key，或者只有本地证书+key。如果给的商业证书链不全的话，可以自行溯源一下，可通过***.*** 网站的ssl

工具【证书分析】工具溯源。

如果还不行，就检查一下连接以后，看看证书是怎么显示的，是不是有完整的证书链。也有可能是你的测试电脑本身太老了，没有信任他上层的公共的CA证书
