Web方式：基于ISP的出方向链路负载均衡典型配置

使用版本

本举例是在F1000-AI-55的R8860版本上进行配置和验证的。

组网需求

如下图所示，某企业为了满足业务流量快速转发和链路冗余备份的需求，分别从三个运营商ISP_A、ISP_B和ISP_C处租用了链路link-a、link-b和link-c。通过配置出方向链路负载均衡实现：

• 出方向流量根据访问运营商进行负载分担：当内网用户访问外网服务器时，将目的地址匹配ISP为ISP_A、ISP_B和ISP_C的流量分别从相应链路link-a、link-b和link-c转发出去。

• 财务部门（Host B：192.168.200.0/24网段）因为经常访问网银等支付平台，不希望出口IP地址经常变化。财务数据定向从运营商ISP_A的链路link-a转发出去，并希望当链路link-a流量负载超过带宽的90%后，后续流量负载到联通链路link-b上。

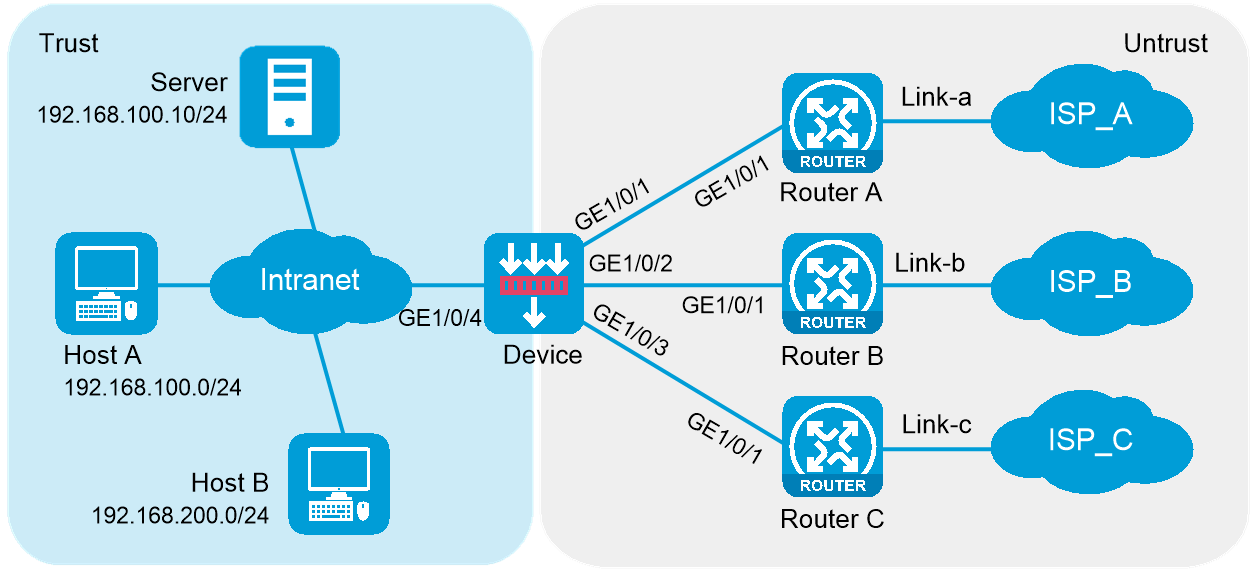

图-1 基于ISP的出方向链路负载均衡配置组网图

设备	接口	IP地址	设备	接口	IP地址
Device	GE1/0/1	30.1.1.1/24	Router A	GE1/0/1	30.1.1.2/24
Device	GE1/0/2	20.1.1.1/24	Router B	GE1/0/1	20.1.1.2/24
Device	GE1/0/3	10.1.1.124	Router C	GE1/0/1	10.1.1.2/24
Device	GE1/0/4	192.168.100.82/24



配置步骤

1. 配置接口的IP地址和安全域

# 选择“网络 > 接口 > 接口”，进入接口配置页面。

# 单击接口GE1/0/1右侧的<编辑>按钮，配置如下。

• 安全域：Untrust

• 选择“IPv4地址”页签，配置IP地址/掩码：30.1.1.1/24

• 其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

# 按照同样的步骤配置接口GE1/0/2，配置如下。

• 安全域：Untrust

• 选择“IPv4地址”页签，配置IP地址/掩码：20.1.1.1/24

• 其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

# 按照同样的步骤配置接口GE1/0/3，配置如下。

• 安全域：Untrust

• 选择“IPv4地址”页签，配置IP地址/掩码：10.1.1.1/24

• 其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

# 按照同样的步骤配置接口GE1/0/4，配置如下。

• 安全域：Trust

• 选择“IPv4地址”页签，配置IP地址/掩码：192.168.100.82/24

• 其他配置项使用缺省值

# 单击<确定>按钮，完成接口IP地址和安全域的配置。

2. 配置路由

本举例仅以静态路由为例，若实际组网中需采用动态路由，请配置对应的动态路由协议。

# 选择“网络 > 路由 > 静态路由 > IPv4静态路由”，单击<新建>按钮，进入新建IPv4静态路由页面。

# 新建IPv4静态路由，并进行如下配置：

• 目的IP地址：0.0.0.0

• 掩码长度：0

• 下一跳IP地址：30.1.1.2

• 其他配置项使用缺省值

# 单击<确定>按钮，完成静态路由的配置。

# 按照同样的步骤配置IPv4静态路由，配置如下。

• 目的IP地址：0.0.0.0

• 掩码长度：0

• 下一跳IP地址：20.1.1.2

• 其他配置项使用缺省值

# 按照同样的步骤配置IPv4静态路由，配置如下。

• 目的IP地址：0.0.0.0

• 掩码长度：0

• 下一跳IP地址：10.1.1.2

• 其他配置项使用缺省值

3. 配置安全策略

# 选择“策略 > 安全策略> 安全策略”，单击<新建>按钮，选择新建策略，进入新建安全策略页面。

# 新建安全策略Trust-to-Unrust，并进行如下配置：

• 名称：Trust-to-Untrust

• 源安全域：Trust

• 目的安全域：Untrust

• 类型：IPv4

• 动作：允许

• 源IPv4地址：192.168.100.0/24,192.168.200.0/24

• 其他配置项使用缺省值

# 单击<确定>按钮，完成安全策略的配置。

# 按照同样的步骤配置安全策略Local-to-Untrust，配置如下。

• 名称：Local-to-Untrust

• 源安全域：Local

• 目的安全域：Untrust

• 类型：IPv4

• 动作：允许

• 目的IPv4地址：10.1.1.0/24,20.1.1.0/24,30.1.1.0/24

• 其他配置项使用缺省值

4. 配置ICMP类型的健康检测模板

# 选择“对象 > 健康检测”，进入健康检测模板配置页面。

# 单击<新建>按钮，配置如下。

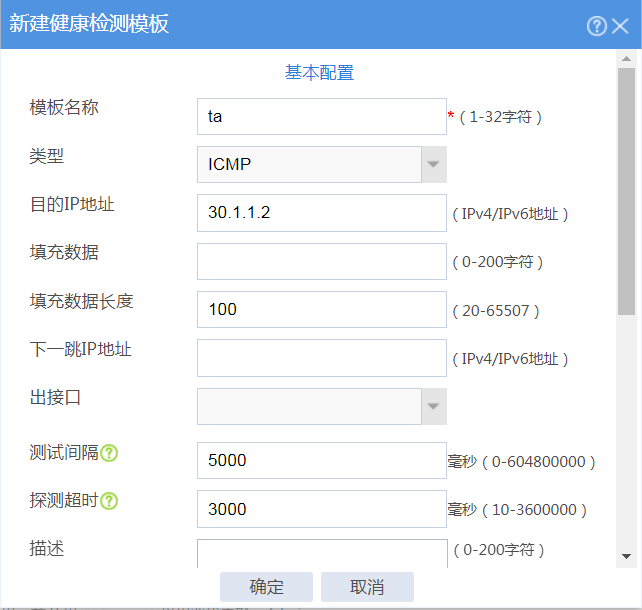

图-2 健康检测模板ta配置



# 单击<确定>按钮，完成健康检测模板ta配置。

# 按照同样的步骤配置健康检测模板tb，配置如下。

图-3 健康检测模板tb配置



# 单击<确定>按钮，完成健康检测模板tb配置。

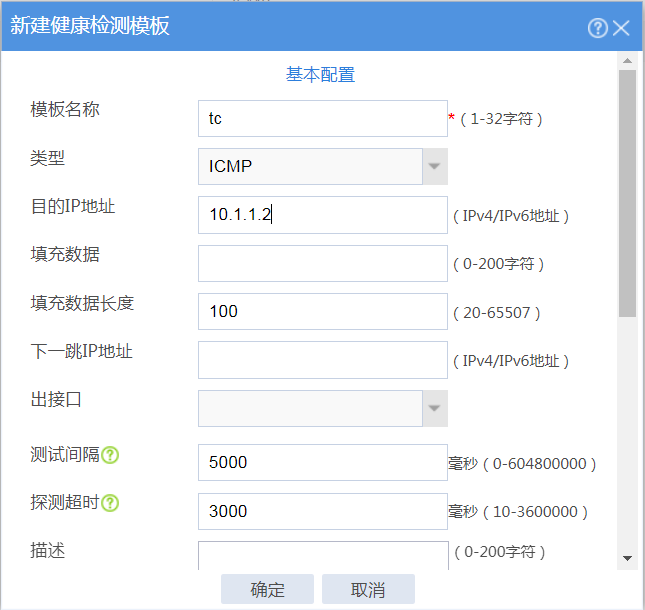

# 按照同样的步骤配置健康检测模板tc，配置如下。

图-4 健康检测模板tc配置



# 单击<确定>按钮，完成健康检测模板tc配置。

5. 配置NAT出方向地址转换

# 选择“策略 > 接口NAT > IPv4 > NAT动态转换”，进入NAT出方向动态转换（基于对象组）配置页面。

# 单击<新建>按钮，配置如下。

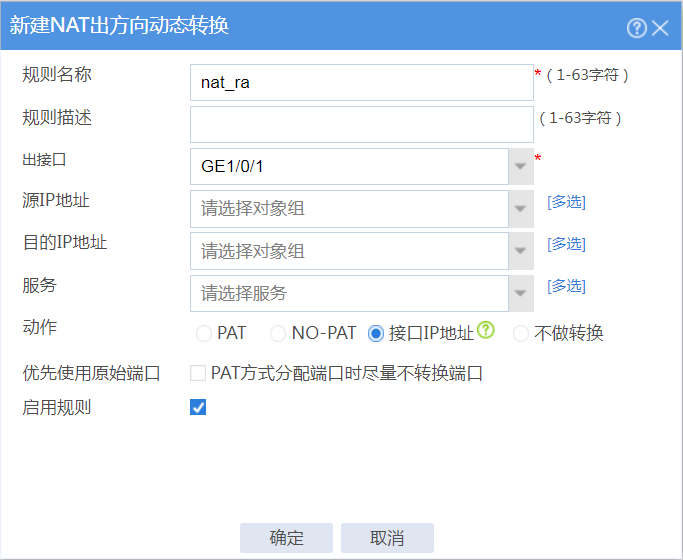

图-5 NAT出方向地址转换规则nat_ra配置



# 单击<确定>按钮，完成NAT出方向地址转换规则nat_ra的配置。

# 按照同样的步骤配置NAT出方向地址转换规则nat_rb，配置如下。

图-6 NAT出方向地址转换规则nat_rb配置



# 单击<确定>按钮，完成NAT出方向地址转换规则nat_rb的配置。

# 按照同样的步骤配置NAT出方向地址转换规则nat_rc，配置如下。

图-7 NAT出方向地址转换规则nat_rc配置



# 单击<确定>按钮，完成NAT出方向地址转换规则nat_rc的配置。

6. 配置链路

# 选择“策略 > 负载均衡 > 全局配置 > 链路”，进入链路配置页面。

# 单击<新建>按钮，配置如下。

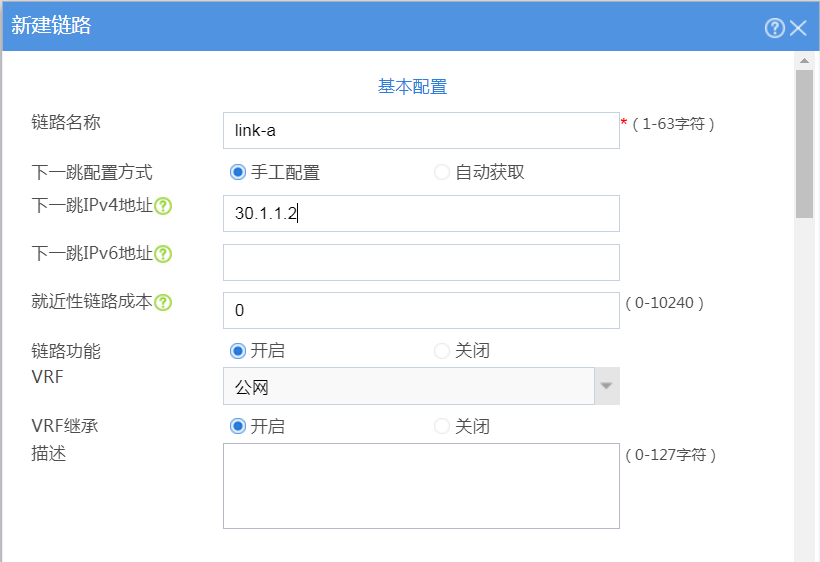

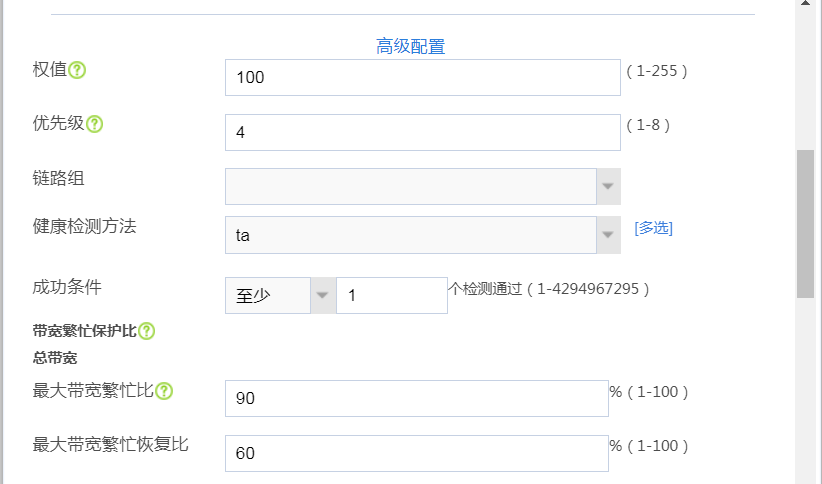

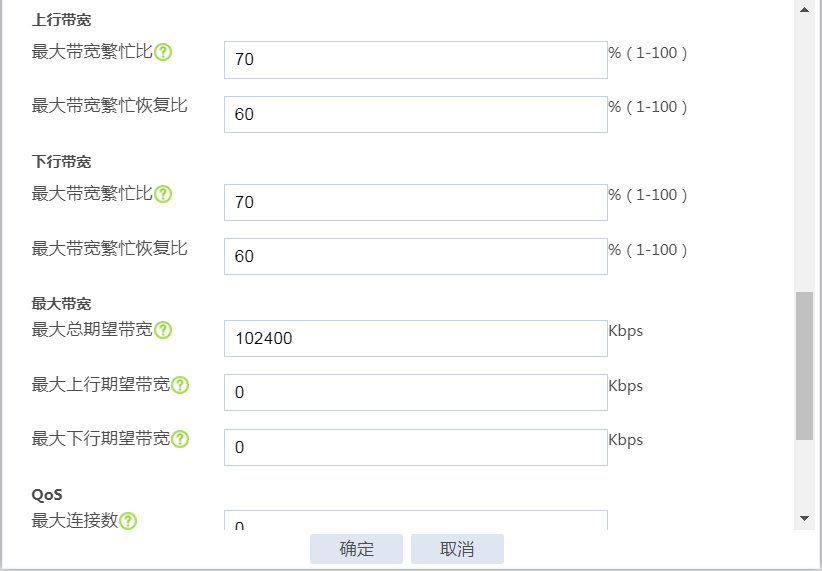

图-8 链路link-a配置



# 单击<确定>按钮，完成链路link-a配置。

# 按照同样的步骤配置链路link-b，配置如下。

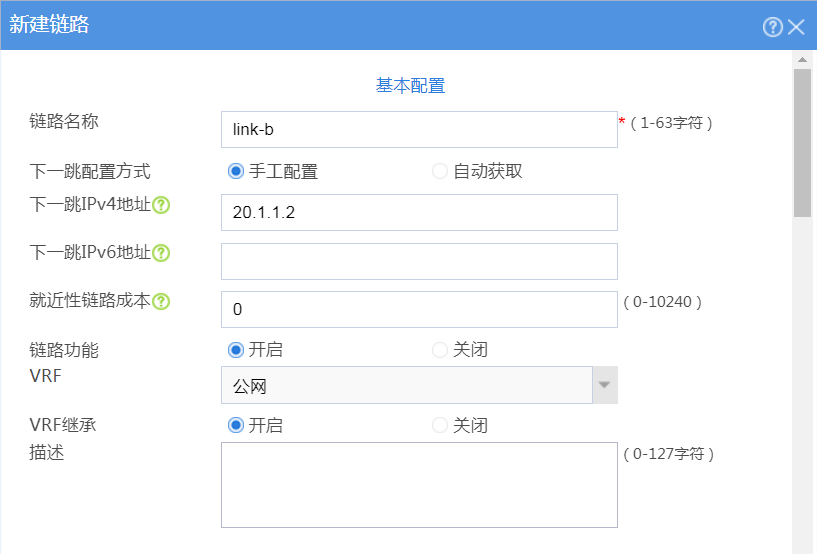

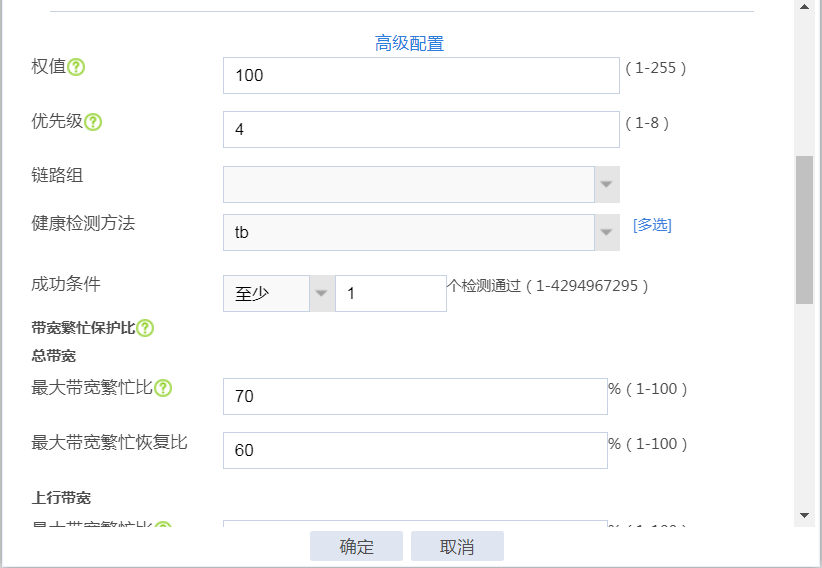

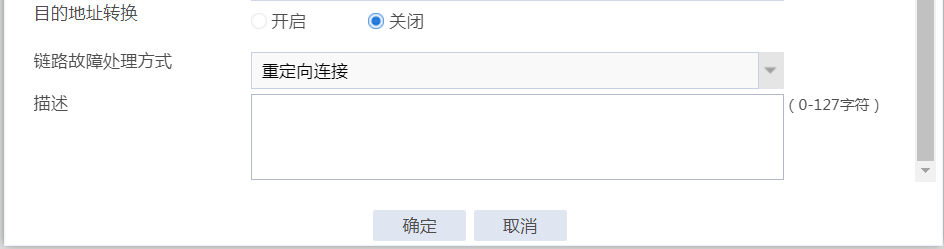

图-9 链路link-b配置



# 单击<确定>按钮，完成链路link-b配置。

# 按照同样的步骤配置链路link-c，配置如下。

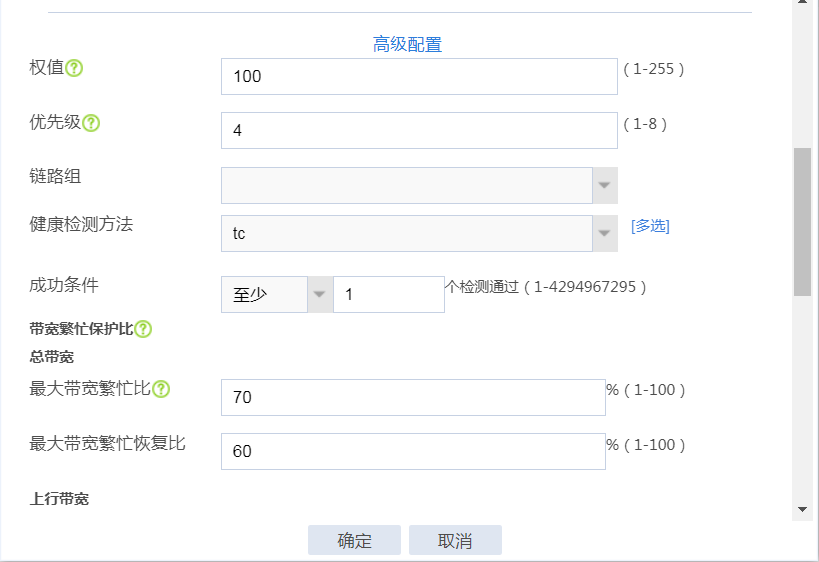

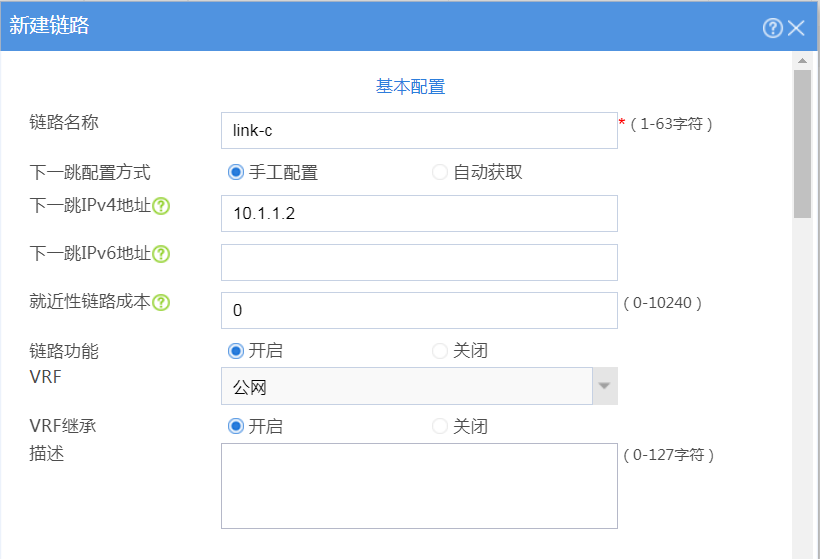

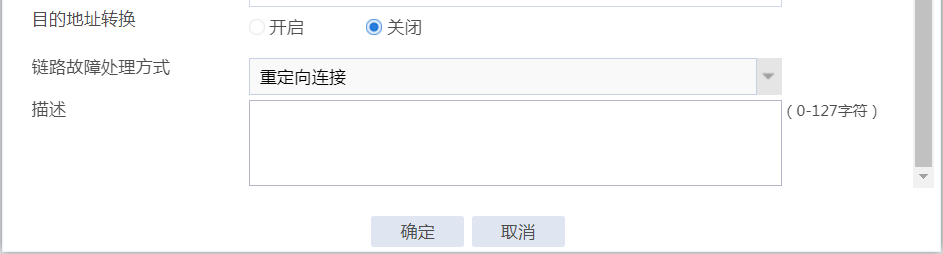

图-10 链路link-c配置



# 单击<确定>按钮，完成链路link-c配置。

7. 配置链路组

# 选择“策略 > 负载均衡 > 链路负载均衡 > 出链路负载均衡 > 链路组”，进入链路组配置页面。

# 单击<新建>按钮，配置如下。

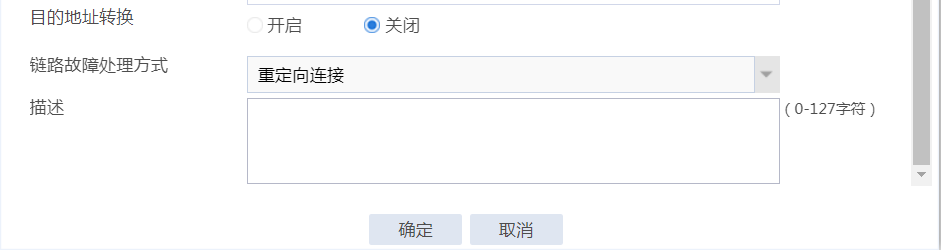

图-11 链路组link-group-a配置



# 单击<确定>按钮，完成链路组link-group-a配置。

# 按照同样的步骤配置链路组link-group-b，配置如下。

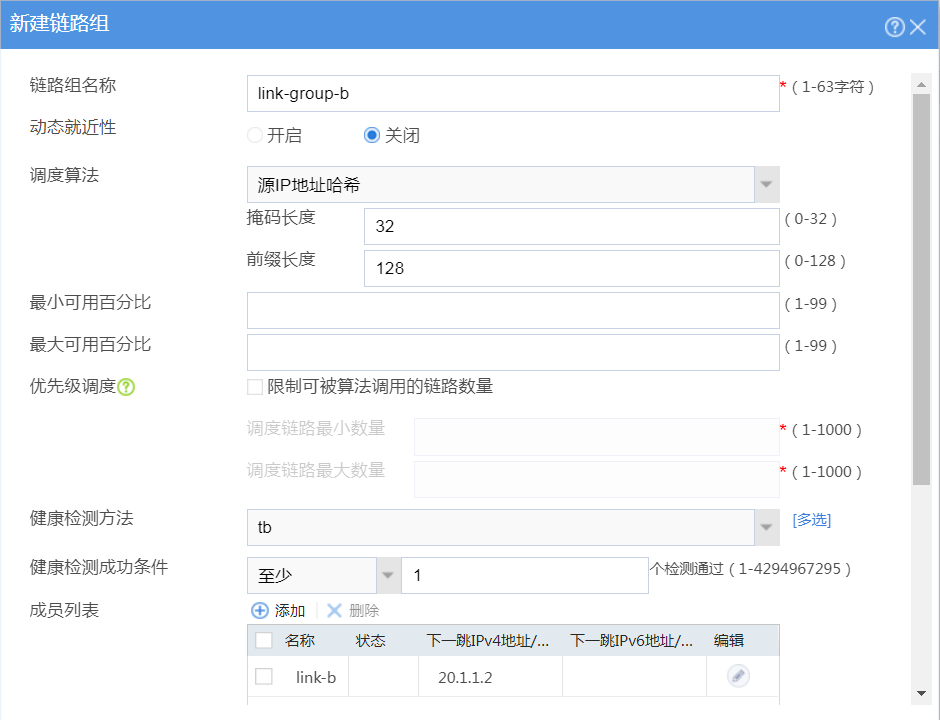

图-12 链路组link-group-b配置



# 单击<确定>按钮，完成链路组link-group-b配置。

# 按照同样的步骤配置链路组link-group-c，配置如下。

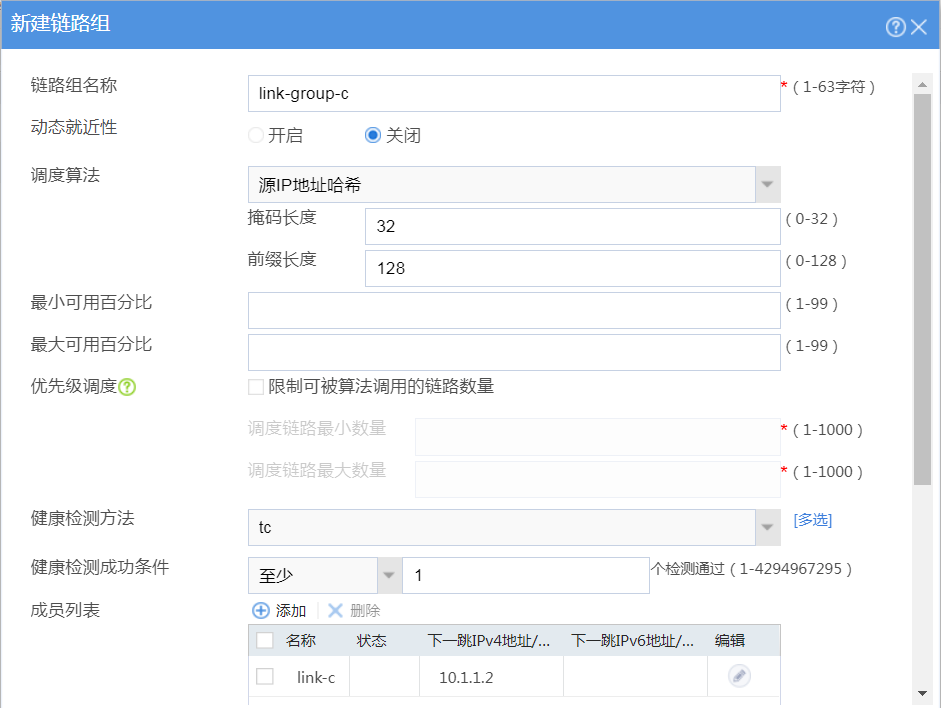

图-13 链路组link-group-c配置



# 单击<确定>按钮，完成链路组link-group-c配置。

8. 导入ISP文件

# 选择“策略 > 负载均衡 > 全局配置 > ISP”，进入ISP地址段配置页面。

# 选择ISP文件lbispinfo.tp。

# 单击<导入按钮>按钮，导入的ISP信息如下。

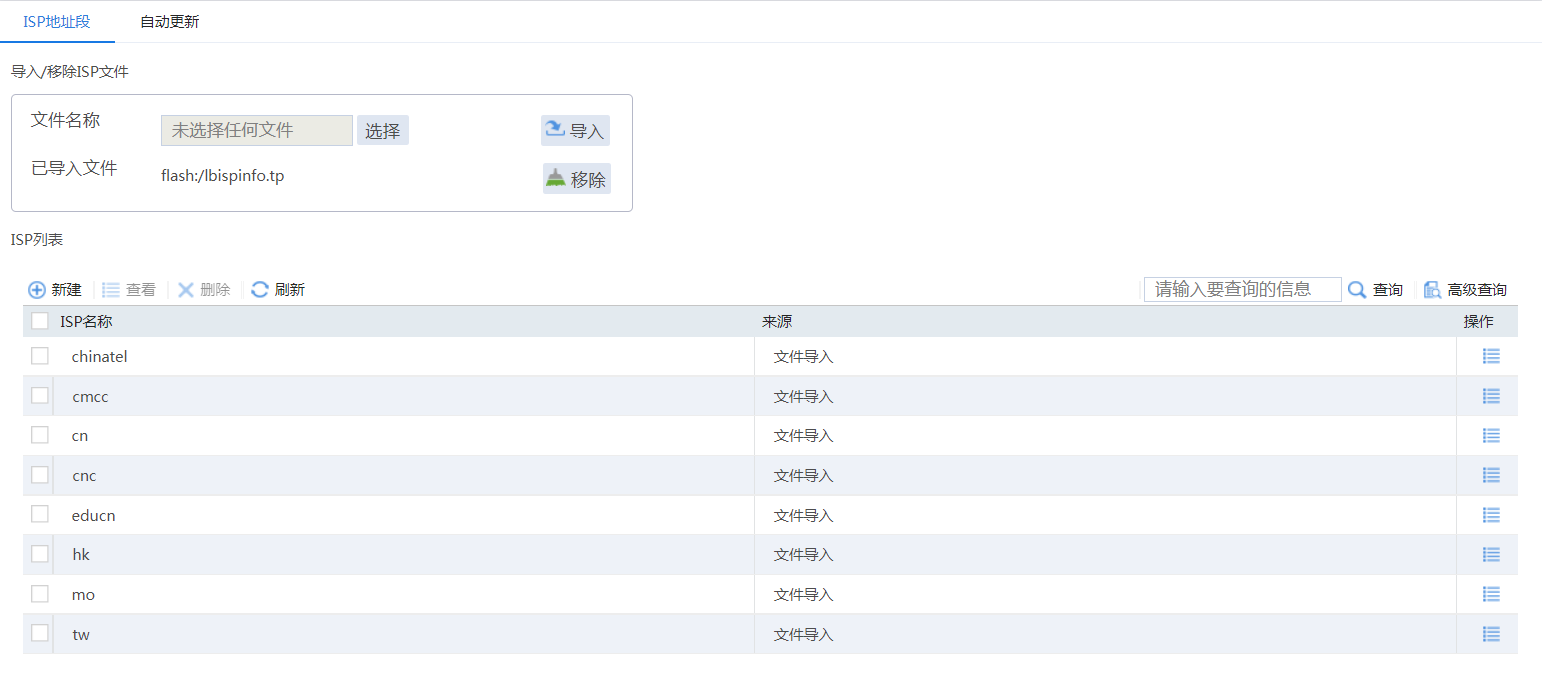

图-14 ISP文件导入



9. 配置流量特征

# 选择“策略 > 负载均衡 > 链路负载均衡 > 出链路负载均衡 > 流量特征”，进入流量特征配置页面。

# 单击<新建>按钮，配置如下。

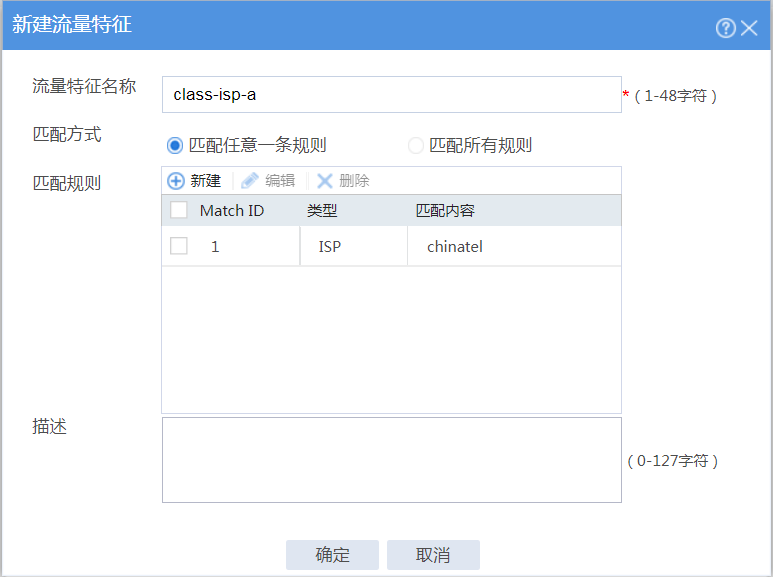

图-15 流量特征class-isp-a配置



# 单击<确定>按钮，完成流量特征class-isp-a配置。

# 按照同样的步骤配置流量特征class-isp-b，配置如下。

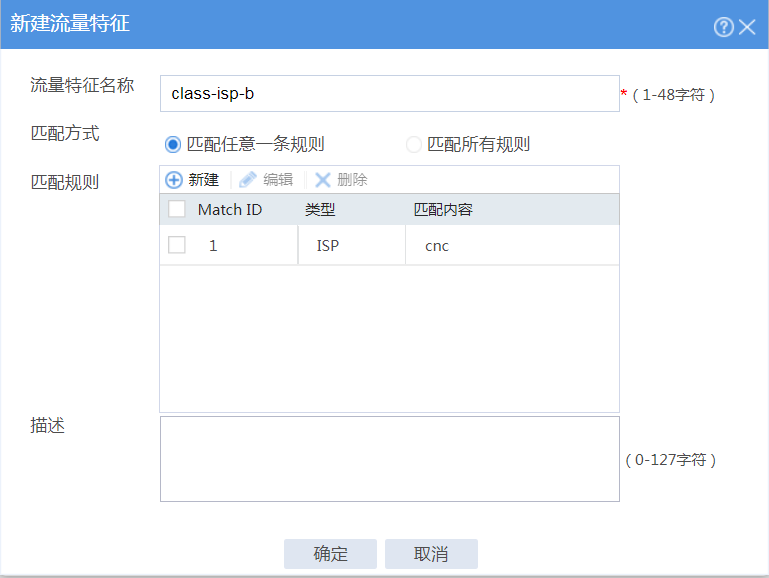

图-16 流量特征class-isp-b配置



# 单击<确定>按钮，完成流量特征class-isp-b配置。

# 按照同样的步骤配置流量特征class-isp-c，配置如下。

图-17 流量特征class-isp-c配置



# 单击<确定>按钮，完成流量特征class-isp-c配置。

# 按照同样的步骤配置流量特征class-finance，配置如下。

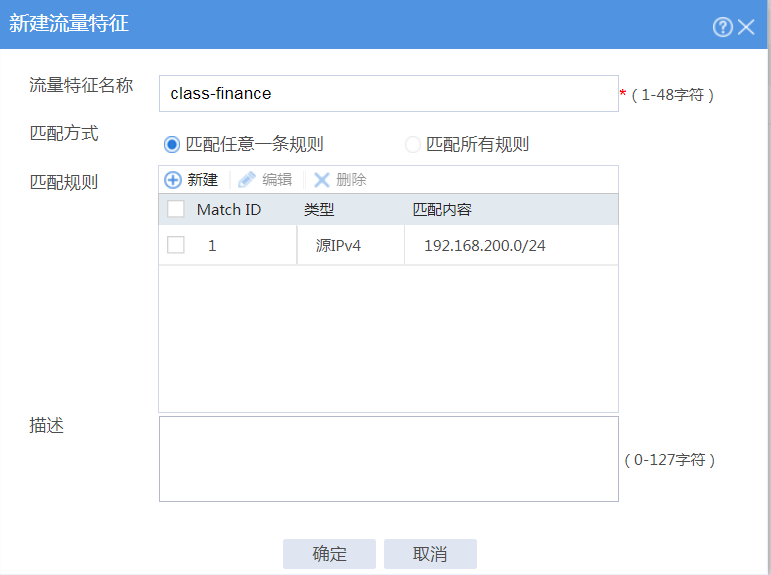

图-18 流量特征class-finance配置



# 单击<确定>按钮，完成流量特征class-finance配置。

10. 配置IPv4选路策略

# 选择“策略 > 负载均衡 > 链路负载均衡 > 出链路负载均衡 > IPv4选路策略”，进入IPv4选路策略配置页面。

# 开启“负载均衡服务”和“带宽繁忙保护功能”，配置如下。

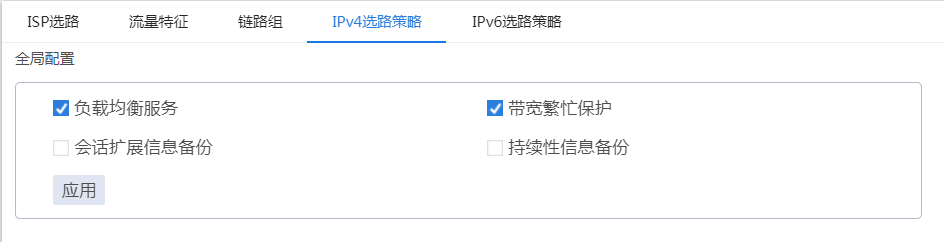

图-19 IPv4选路策略全局配置



# 单击<新建>按钮，新建匹配流量特征class-finance的IPv4选路策略，配置如下。

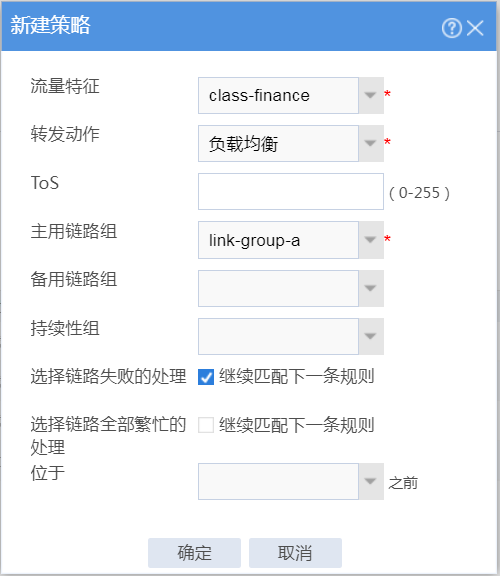

图-20 匹配流量特征class-finance的IPv4选路策略配置



# 单击<确定>按钮，完成匹配流量特征class-finance的IPv4选路策略的配置。

# 按照同样的步骤配置匹配流量特征class-isp-a的IPv4选路策略，配置如下。

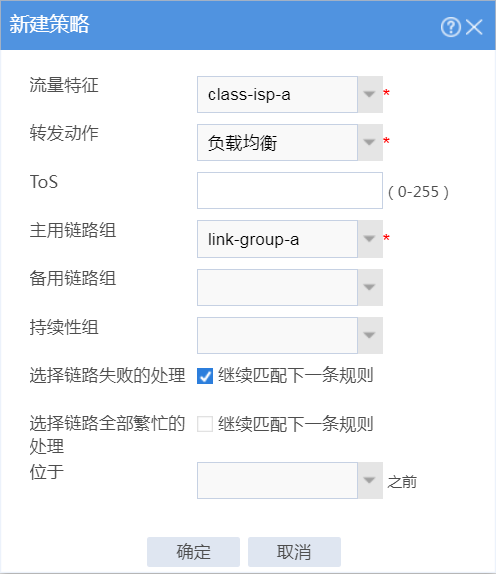

图-21 匹配流量特征class-isp-a的IPv4选路策略配置



# 单击<确定>按钮，完成匹配流量特征class-isp-a的IPv4选路策略的配置。

# 按照同样的步骤配置匹配流量特征class-isp-b的IPv4选路策略，配置如下。

图-22 匹配流量特征class-isp-b的IPv4选路策略配置



# 单击<确定>按钮，完成匹配流量特征class-isp-b的IPv4选路策略的配置。

# 按照同样的步骤配置匹配流量特征class-isp-c的IPv4选路策略，配置如下。

图-23 匹配流量特征class-isp-c的IPv4选路策略配置



# 单击<确定>按钮，完成匹配流量特征class-isp-c的IPv4选路策略的配置。

# IPv4选路策略配置完成后，显示如下。

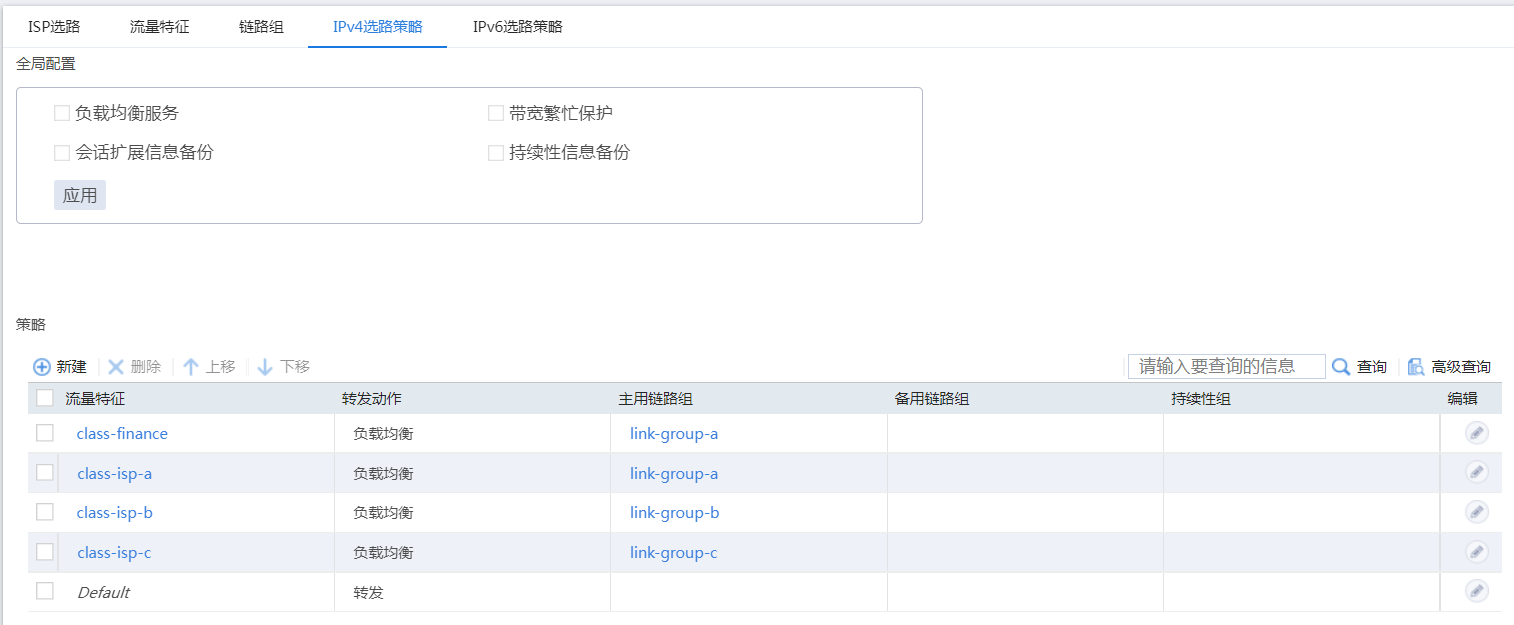

图-24 显示IPv4选路策略



验证配置

# 选择“监控 > 统计 > 出链路负载均衡 > 链路统计”，进入链路统计页面。

# 来自财务部门192.168.200.0/24网段的流量匹配流量特征class-finance，走链路组link-group-a，查看链路link-a有流量统计显示如下。

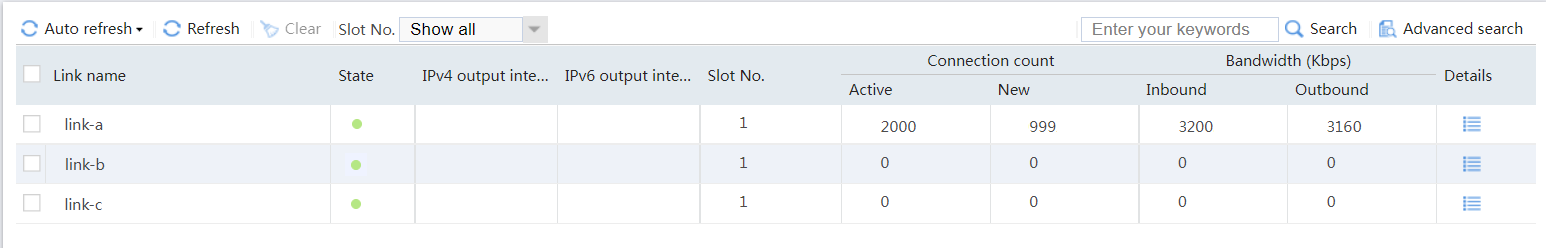

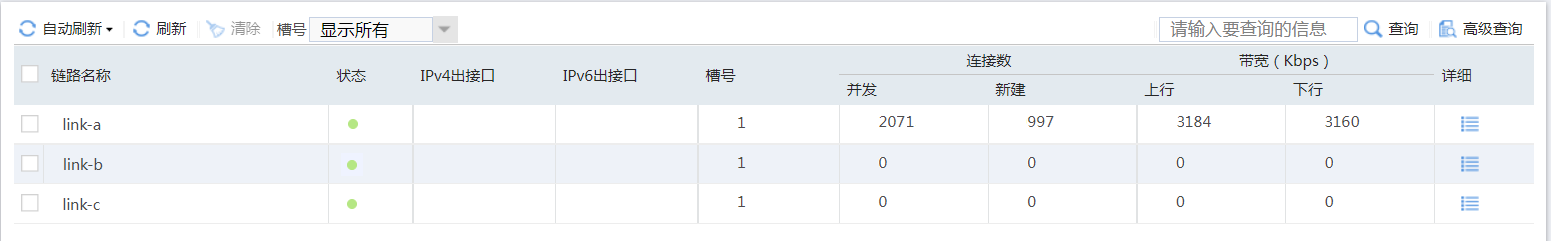

图-25 来自财务部门192.168.200.0/24网段的流量统计



# 访问ISP-A的流量匹配流量特征class-isp-a，走链路组link-group-a，查看链路link-a有流量统计显示如下。

图-26 访问ISP_A的流量统计

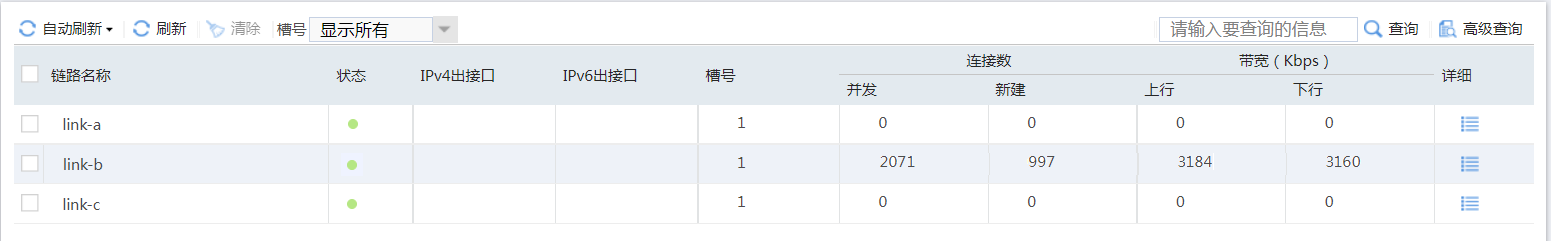

# 访问ISP-B的流量匹配流量特征class-isp-b，走链路组link-group-b，查看链路link-b有流量统计显示如下。

图-27 访问ISP_B的流量统计

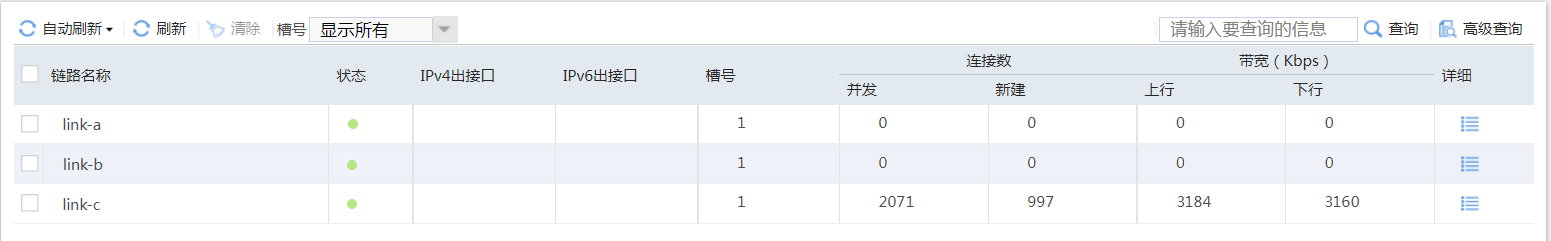

# 访问ISP-C的流量匹配流量特征class-isp-c，走链路组link-group-c，查看链路link-c有流量统计显示如下

图-28 访问ISP_C的流量统计
