VLAN典型配置举例

1. 组网需求

·     Switch A与对端Switch B使用Ethernet1/0/1相连。

·     Ethernet1/0/1为Trunk端口，缺省VLAN ID为100。

·     配置Ethernet1/0/1，使该端口允许VLAN 2、VLAN 6到VLAN 50、VLAN 100的报文通过。

图1-11 VLAN配置组网图

2. 配置Switch A

(1)     配置Ethernet1/0/1为Trunk端口，缺省VLAN为VLAN 100。

步骤1：在导航栏中选择“设备 > 端口管理”。

步骤2：单击“设置”页签。

步骤3：进行如下配置，如下图所示。

·     选择连接类型为“Trunk”。

·     选中“PVID”前的复选框，输入PVID为“100”。

·     在面板示意图中点击选择端口Ethernet1/0/1。

步骤4：单击<提交>按钮完成操作。

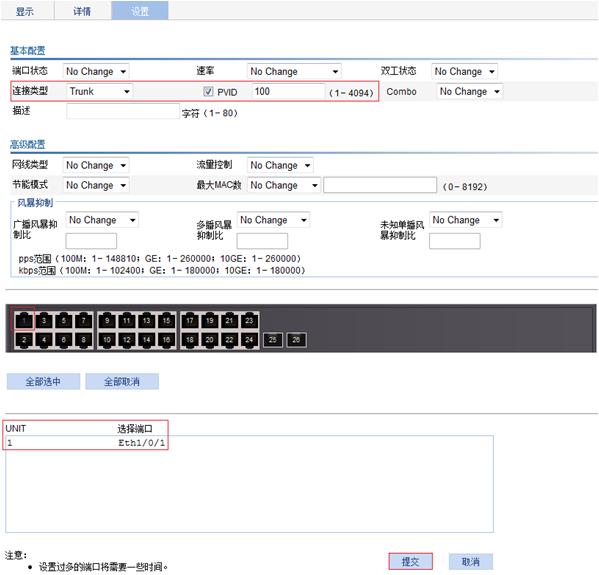

图1-12 配置Ethernet1/0/1为Trunk端口（PVID为100）

(2)     创建VLAN 2、VLAN 6到VLAN 50、VLAN 100。

步骤1：在导航栏中选择“网络 > VLAN”。

步骤2：单击“创建”页签。

步骤3：如下图所示，输入VLAN IDs为“2,6-50,100”。

步骤4：单击<创建>按钮完成操作。

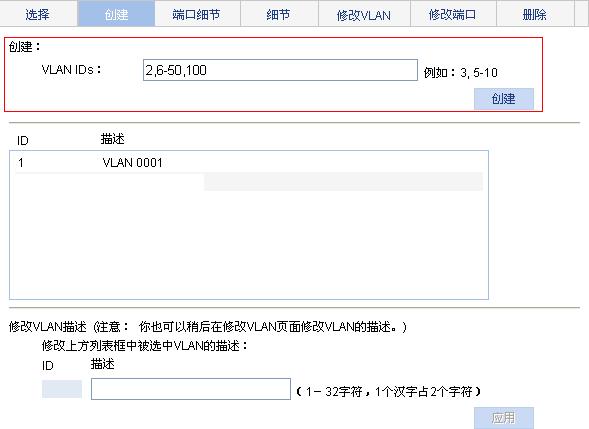

图1-13 创建VLAN 2、VLAN 6-50、VLAN 100

(3)     配置Ethernet1/0/1为VLAN 100的Untagged成员。

步骤1：单击“选择”页签。

步骤2：如下图所示，选中“显示所有已配置VLAN的一个子集”前的单选按钮，在输入框中输入“1-100”。

步骤3：单击<选择>按钮完成操作。

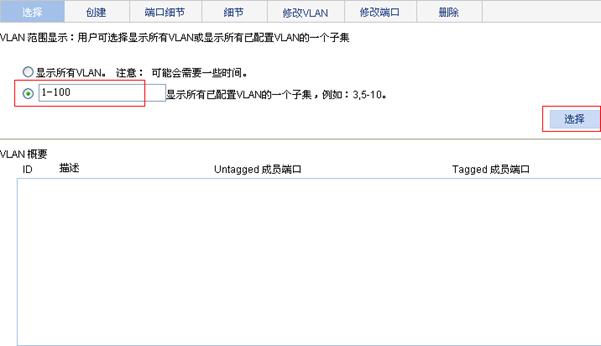

图1-14 选择显示的VLAN范围

步骤4：单击“修改VLAN”页签。

步骤5：进行如下配置，如下图所示。

·     在“请选择一个VLAN修改”下拉框中选择“100 - VLAN 0100”。

·     选中“Untagged”前的单选按钮。

·     在面板示意图中点击选择端口Ethernet1/0/1。

步骤6：单击<应用>按钮，弹出配置进度对话框。

步骤7：看到配置成功的提示后，在对话框中单击<关闭>按钮完成操作。

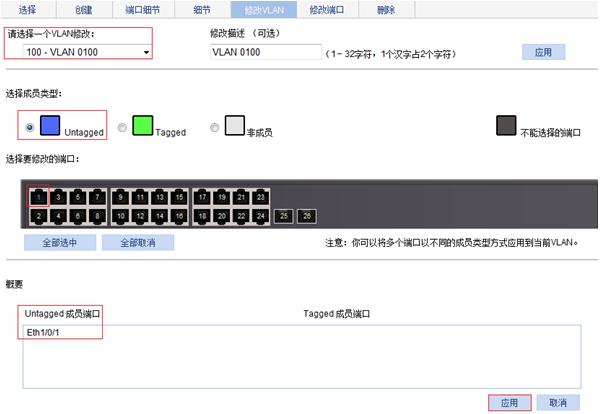

图1-15 配置GigabitEthernet1/0/1为VLAN 100的Untagged成员

(4)     配置Ethernet1/0/1为VLAN 2、VLAN 6到VLAN 50的Tagged成员。

步骤1：单击“修改端口”页签。

步骤2：进行如下配置，如下图所示。

·     在面板示意图中点击选择端口Ethernet1/0/1。

·     选择操作类型为“Tagged”。

·     输入VLAN IDs为“2,6-50”。

步骤3：单击<应用>按钮，弹出配置进度对话框。

步骤4：看到配置成功的提示后，在对话框中单击<关闭>按钮完成操作。

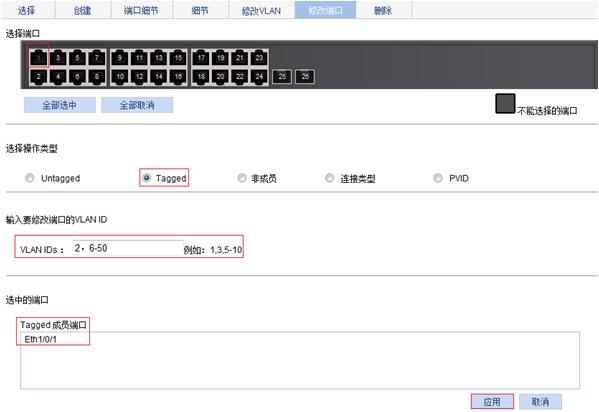

图1-16 配置Ethernet1/0/1为VLAN 2、VLAN 6-50的Tagged成员

3. 配置Switch B

与Switch A上的配置相同，不再赘述。
